Numéro de produit: 7895A

DeviceBus®, 2 Pr #18+20 Str TC, PVC+FPE Ins, IS+OA TC Brd, PVC Jkt, CMG, PLTC

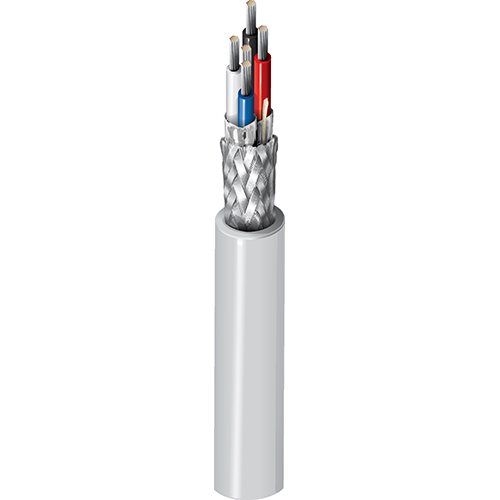

DeviceBus® pour ODVA DeviceNet™, 2 paires de câbles en cuivre étamé 18+20AWG (19x30+19x32), isolation PVC+mousse PE, blindage individuel tressé en cuivre étamé Beldfoil® & OA (65 %), gaine extérieure en PVC, CMG, PLTC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
7895A
  • 7895A
1 de 1

Spécifications

Expand All

Applications recommandées

Environnement difficile, communication au niveau de l'appareil ODVA, utilisée avec CIP (protocole industriel commun) pour le contrôle, la configuration et la collecte de données entre les appareils, tels que les capteurs et les actionneurs, et les appareils de niveau supérieur tels que les PLC et les PC dans l'automatisation industrielle, la topologie de bus, etc.

Conducteur

Element No. of Elements Size Stranding Material
Power Pair(s) 1 18 AWG 19x30 TC - Tinned Copper
Data Pair(s) 1 20 AWG 19x32 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Power Pair(s) PVC - Polyvinyl Chloride 0.018 in (0.46 mm) 0.080 in (2.0 mm) Red & Black
Data Pair(s) PE - Polyethylene (Foam) 0.040 in (1.0 mm) 0.129 in (3.28 mm) Blue & White

Blindage interne

Element Shield Type Material Coverage
Power Pair(s) Tape Bi-Laminate (Alum+Poly) 100%
Data Pair(s) Tape Bi-Laminate (Alum+Poly) 100%

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Braid Tinned Copper (TC) 65% 20 AWG (19x32) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.045 in (1.1 mm) 0.378 in (9.60 mm)

Notes du tableau de la gaine extérieure1

Diamètre extérieur de la gaine +/- 0,010

Diamètre total du câble (nominal)

9,60 mm (0,378) po

Électricité

Element Nom. Conductor DCR Max. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Power Pair(s) 6.9 Ohm/1000ft 6.9 Ohm/1000ft 4 Amps Per Conductor at 24 V (per NEC CL2) (Power Pair)
Data Pair(s) 10.9 Ohm/1000ft (35.8 Ohm/km) 10.9 Ohm/100m 12 pF/ft (39 pF/m) 120 Ohm 75%

Blindage extérieur nominal DCR@Cond DCR1-cnv

3,2 Ohm/1000 pieds (10 Ohm/km)

Voltage

UL Voltage Rating
300 V (CMG, PLTC), 600 V (UL AWM 20201)

Température

UL Temperature Operating
75°C -20°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
3.8 in (97 mm) 3.8 in (97 mm)

Tension de traction maximum

29 kg (65 livres)

Poids câble en vrac

76 lb/1000 pi

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures

Inflammabilité/réaction au feu

Chargement UL 1685 FT4, FT4, IEEE 1202, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 725, article 800, CMG, PLTC

Conformité AWM

AWM 20201

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Autre(s) norme(s) de conformité

Câble III ODVA

Notes

Milieu. Marques de mesure sur la gaine pour faciliter l'installation. ODVA DeviceNet est une marque déposée de Open DeviceNet Vendor Association, Inc.

Mise à jour et révision

Numéro de révision : 0.550 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.550 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
7895A T5U500 Gris T5U Bobine 500 pi 612825190806
7895A T5U1000 Gris T5U Bobine 1,000 pi 612825190790 C
7895A T5U5000 Gris T5U Bobine 5,000 pi 612825190813 C Z
