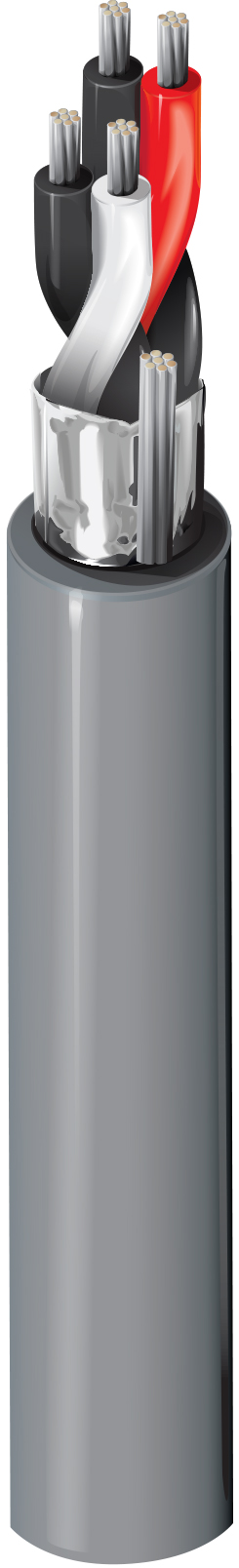

Numéro de produit : 8132FO

Capuchon bas RS232/485, n°28-2 paires, FPO, feuillard d'aluminium O/A, gaine en PVC, CL2, 120Ω

Câble pour ordinateur EIA RS-232/485, conducteurs en cuivre étamé toronné 28 AWG (7x36), isolation Datalene®, paires torsadées, blindage Beldfoil® sur l'ensemble (couverture 100 %), Fil de masse en cuivre étamé toronné 28 AWG, gaine en PVC.

  • Disponibilité:
    Mondial
  • Inventaire mondial :
    Disponible
8132FO
  • 8132FO
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

RS-232 Applications à distance étendue ; applications RS-423 ; communications informatiques ; signaux analogiques basse tension (4-20ma, 0-10 V, ...); commande numérique basse tension (24 V, ...) ; audio de niveau ligne ; câblage de panneau

Conducteur

Élément Nombre d'éléments Taille Câblé Matériel
Paire(s) 2 28 AWG 7x36 TC – Cuivre étamé

isolation

Élément Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
Paire(s) PE – Polyéthylène 0,38 mm (0,015 po) 0,044 po (1,1 mm) Blanc/bleu et bleu/blanc, blanc/orange et orange/blanc

Blindage extérieur

Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 28 AWG (7x36)

Gaine extérieure

Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 0,89 mm (0,035 po) 0,215 po

Diamètre total du câble (nominal)

0,215 po

Électricité

Résistance en courant continu maximum du conducteur Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Impédance caractéristique nominale Vitesse de propagation nominale Courant maximum
73,5 Ohm/1000 pi (36 pF/m) (11 pF/pi) (66 pF/m) (20 pF/pi) 120 Ohm 78 % 1,4 ampères par conducteur à 30 ºC

Voltage

Tension nominale UL
150 V (CL2), 30 V (AWM 2919)

Température

Température UL Température de service
80° C -30° C à +80° C

Rayon de courbure

Stationnaire min. Installation min.
2,15 po (54,6 mm) 2,15 po

Tension de traction maximum

4,76 kg (10,5 livres)

Poids câble en vrac

17 livres/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

UL 1685 UL charge , IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 725, CL2

Conformité AWM

AWM 2919

Conformité aux directives européennes

Marque CE UE, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Notes

Les caractéristiques de l'isolation Datalene® comprennent une faible constante diélectrique et un faible facteur de dissipation pour le traitement des données à grande vitesse et à faible distorsion. Les propriétés physiques comprennent une bonne résistance à l'écrasement et un poids léger.

Mise à jour et révision

Numéro de révision : 0.357 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.357 Date de révision : 03-02-2025

Références des pièces

Article n° Couleur UPC Note de bas de page
8132FO 0601000 Chrome 612825195269 C
8132FO 060500 Chrome 612825195276 C
