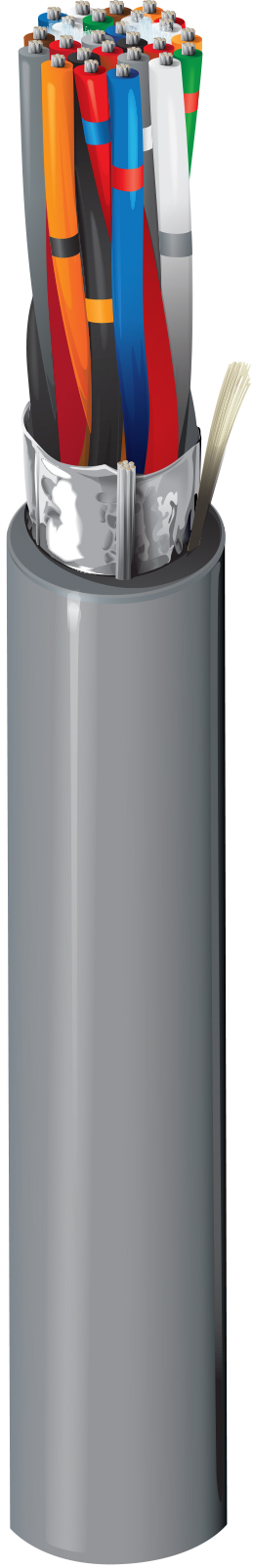

Numéro de produit: 8142FO

RS232/485 Low Cap, #28-12.5pr, FPO, feuille O/A, gaine PVC, CL2, 120 Ω

Câble informatique EIA RS-232/485, conducteurs en cuivre étamé toronné 28 AWG (7x36), isolation Datalene®, paires torsadées, blindage global Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 28 AWG, gaine en PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8142FO
  • 8142FO
1 de 1

Spécifications

Expand All

Applications recommandées

Applications à distance étendue RS-232 ; applications RS-423 ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage du panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 12 28 AWG 7x36 TC - Tinned Copper
Conductor(s) 1 28 AWG 7x36 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene (Foam) 0.032 in (0.81 mm) 0.077 in (2.0 mm) White/Blue & Blue/White, White/Orange & Orange/White, White/Green & Green/White, White/Brown & Brown/White, White/Gray & Gray/White, Red/Blue & Blue/Red, Red/Orange & Orange/Red, Red/Green & Green/Red, Red/Brown & Brown/Red, Red/Gray & Gray/Red, Black/Blue & Blue/Black, Black/Orange & Orange/Black, Gray
Conductor(s) 0.014 in (0.36 mm) 0.044 in (1.1 mm) Gray

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 28 AWG (7x36) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter Ripcord
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.385 in Yes

Diamètre total du câble (nominal)

0.385 po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Velocity of Prop. Max. Current
Pair(s) 73.5 Ohm/1000ft 11 pF/ft (36 pF/m) 20 pF/ft (66 pF/m) 120 Ohm 78% 0.5 Amps per Conductor at 30ºC
Conductor(s) 72.1 Ohm/1000ft (237 Ohm/km) 1.6 Amps per Conductor at 30ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

19,47 Ohm/1000 pieds (63,88 Ohm/km)

Voltage

UL Voltage Rating
30 V (AWM 2919), 300 V (CL2)

Température

UL Temperature Operating
60°C -20°C to +60°C

Rayon de courbure

Stationary Min. Installation Min.
3.85 in (97.8 mm) 3.85 in

Tension de traction maximum

24.8 kg (54.6 livres)

Poids câble en vrac

47 lb/1000 pi

Environnement compatible

Intérieur, intérieur

Inflammabilité/réaction au feu

UL1685 UL Charge

Conformité NEC / UL

Article 725, CL2

Conformité AWM

AWM 2919

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Datalène® Les caractéristiques d'isolation comprennent une faible constante diélectrique et un facteur de dissipation pour une gestion des données à grande vitesse et à faible distorsion. Les propriétés physiques comprennent une bonne résistance à l'écrasement et un poids léger.

Mise à jour et révision

Numéro de révision : 0.349 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.349 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
8142FO 0601000 Chrome 612825195467 C
8142FO 060500 Chrome 612825195474 C
