Câble à paires multiples 8155

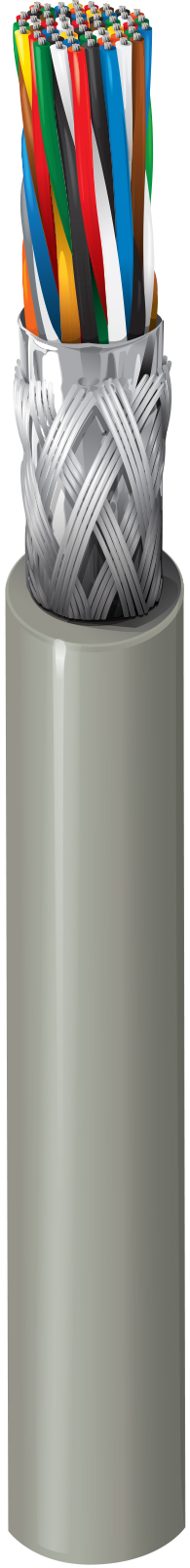

Câble informatique EIA RS-232/485, 25 paires, conducteurs en cuivre étamé toronnés 28 AWG (7x36), isolation Datalene®, blindage global Beldfoil® (couverture à 100 %) + tresse en cuivre étamé (couverture à 65 %), fil de drain en cuivre étamé toronné 28 AWG, gaine en PVC.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	RS-232 applications à distance étendue ; RS-485 applications ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage de panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	25	28 AWG	7x36	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Color Code
Pair(s)	PE - Polyethylene (Foam)	0.0145 in (0.368 mm)	White/Blue Stripe & Blue/White Stripe, White/Orange Stripe & Orange/White Stripe, White/Green Stripe & Green/White Stripe, White/Brown Stripe & Brown/White Stripe, White/Gray Stripe & Gray/White Stripe, Red/Blue Stripe & Blue/Red Stripe, Red/Orange Stripe & Orange/Red Stripe, Red/Green Stripe & Green/Red Stripe, Red/Brown Stripe & Brown/Red Stripe, Red/Gray Stripe & Gray/Red Stripe, Black/Blue Stripe & Blue/Black Stripe, Black/Orange Stripe & Orange/Black Stripe, Black/Green Stripe & Green/Black Stripe, Black/Brown Stripe & Brown/Black Stripe, Black/Gray Stripe & Gray/Black Stripe, Yellow/Blue Stripe & Blue/Yellow Stripe, Yellow/Orange Stripe & Orange/Yellow Stripe, Yellow/Green Stripe & Green/Yellow Stripe, Yellow/Brown Stripe & Brown/Yellow Stripe, Yellow/Gray Stripe & Gray/Yellow Stripe, Purple/Blue Stripe & Blue/Purple Stripe, Purple/Orange Stripe & Orange/Purple Stripe, Purple/Green Stripe & Green/Purple Stripe, Purple/Brown Stripe & Brown/Purple Stripe, Purple/Gray Stripe & Gray/Purple Stripe

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	28 AWG (7x36) TC
Braid	Tinned Copper (TC)	65%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.044 in (1.1 mm)	0.565 in (14.4 mm)

Diamètre total du câble (nominal)	14,4 mm (0,565) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	65 Ohm/1000ft (210 Ohm/km)	11 pF/ft (36 pF/m)	20 pF/ft (66 pF/m)	120 Ohm	78%	0.5 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv	2,3 Ohm/1000 pieds (7,5 Ohm/km)

Voltage

UL Voltage Rating
30 V (UL AWM 2919)

Caractéristiques mécaniques

Température

UL Temperature	Operating
80°C (UL AWM 2919)	-30°C to +80°C

Poids câble en vrac	111 lb/1 000 pi (165 kg/km)

Normes et conformité

Inflammabilité/réaction au feu	Charge UL1685 UL, IEC 60332-1-2
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	CL2
Conformité AWM	AWM 2919
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)

Notes sur le produit

Notes	Les caractéristiques d'isolation de Datalene® incluent une faible constante diélectrique et un facteur de dissipation pour une gestion des données à grande vitesse et à faible distorsion. Les propriétés physiques comprennent une bonne résistance à l'écrasement et un poids léger.
