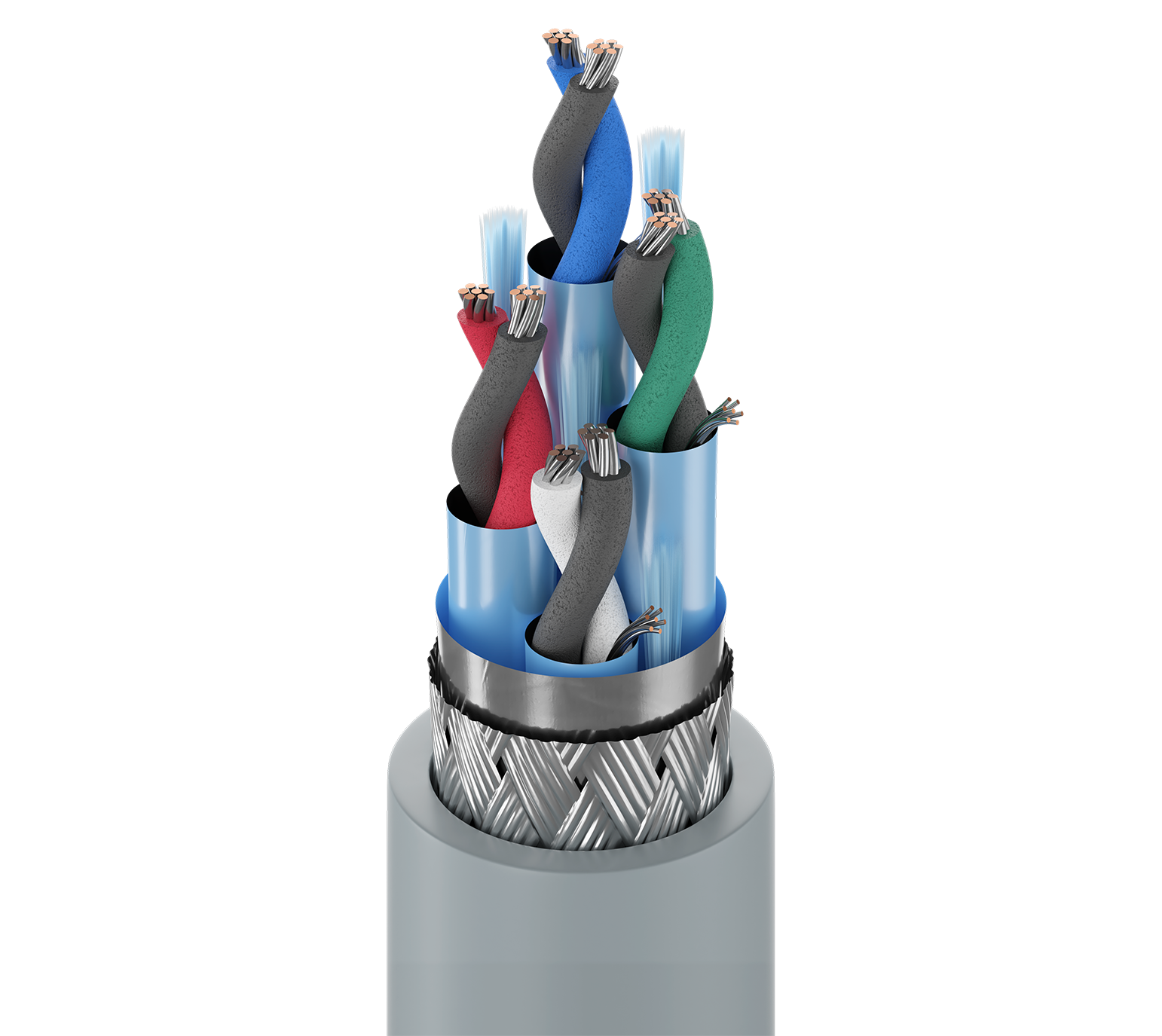

Câble à paires multiples 8164

Câble audio numérique EIA RS-232/422 pour ordinateur, conducteurs en cuivre étamé toronnés 24 AWG (7x32), isolation Datalene®, 4 paires torsadées blindées individuellement Beldfoil® + blindage global 100 % Beldfoil® + tresse en cuivre étamé (couverture 65 %), fil de drainage, gaine en PVC.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	RS-232 Applications RS-422 à distance étendue ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; Commande numérique basse tension (24 V, …) ; Audio numérique ; câblage de panneau &

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	4	24 AWG	7x32	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PE - Polyethylene (Foam)	0.019 in (0.48 mm)	0.061 in (1.5 mm)	Black & Red, Black & White, Black & Green, Black & Blue

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC	each pair, Z-Fold® Foil-in

Blindage extérieur

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%
Braid	Tinned Copper (TC)	65%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
PVC - Polyvinyl Chloride	0.048 in (1.2 mm)	0.388 in (9.86 mm)	Yes

Diamètre total du câble (nominal)	9,86 mm (0,388) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	24 Ohm/1000ft	12.5 pF/ft (41.0 pF/m)	22 pF/ft (72 pF/m)	100 Ohm	78%	2.5 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv	3,2 Ohm/1000 pieds (10 Ohm/km)

Voltage

UL Voltage Rating
300 V (CM), 300 V (UL AWM 2493)

Caractéristiques mécaniques

Température

UL Temperature	Operating
60°C	-40°C to +60°C

Rayon de courbure

Stationary Min.	Installation Min.
3.9 in (99 mm)	3.9 in (99 mm)

Tension de traction maximum	48.1 kg (106 livres)
Poids câble en vrac	72 livres/1000 pieds

Normes et conformité

Environnement compatible	Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures
Inflammabilité/réaction au feu	UL 1685 charge FT4, IEC 60332-1-2
Conformité CPR	CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca
Conformité NEC / UL	Article 800, CM
Conformité AWM	AWM 2493
Conformité CEC / C(UL)	CM
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)

Notes sur le produit

Notes	Les caractéristiques d'isolation de Datalene® incluent une faible constante diélectrique et un facteur de dissipation pour une gestion des données à grande vitesse et à faible distorsion. Les propriétés physiques comprennent une bonne résistance à l'écrasement et un poids léger.

Historique

Mise à jour et révision	Numéro de révision : 0.492 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Information

Mise à jour et révision	Numéro de révision : 0.492 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.
