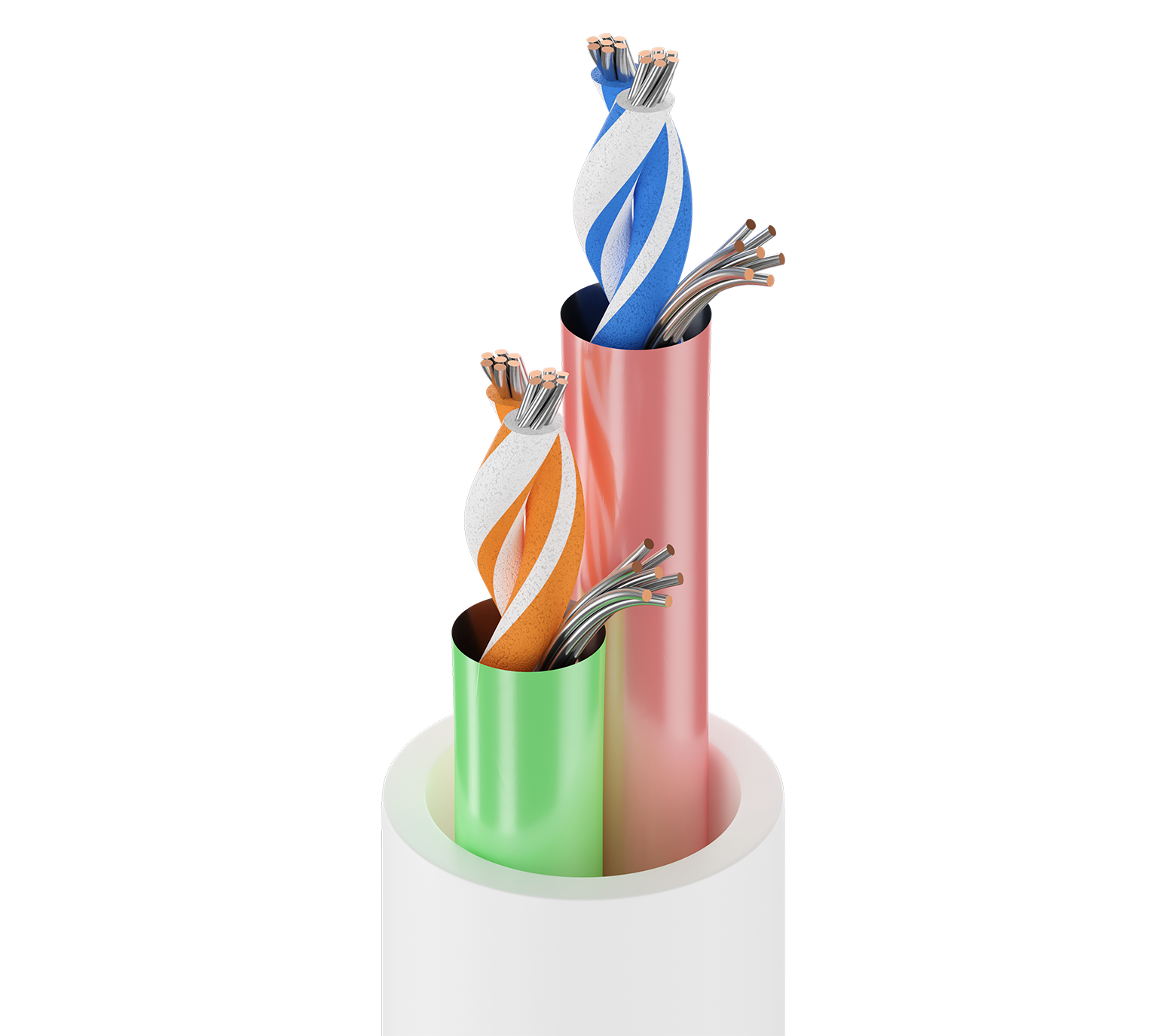

Câble à paires multiples 82729

Câble audio numérique EIA RS-232/422 pour ordinateur, 2 paires, conducteur en cuivre étamé toronné 24 AWG (7 x 32), isolation en mousse FEP, paires blindées individuellement avec Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 24 AWG, gaine Flamarrest®, classe plénum

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Applications de plénum intérieur ; applications à distance étendue RS-232 ; applications RS-422 ; communication informatique ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage de panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	2	24 AWG	7x32	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	FEP - Fluorinated Ethylene Propylene (Foam)	0.019 in (0.48 mm)	0.062 in (1.6 mm)	Western Electric Standard

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC	each pair

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.014 in (0.36 mm)	0.255 in (6.48 mm)

Diamètre total du câble (nominal)	6,48 mm (0,255) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	24 Ohm/1000ft	13.5 pF/ft (44.3 pF/m)	22.5 pF/ft (73.8 pF/m)	100 Ohm	1.3 ns/ft	0.24 µH/ft (0.79 µH/m)	76%	2 Amps per Conductor at 25ºC

Haute fréquence (nominale/typique)

Frequency [MHz]	Nom. Insertion Loss (Attenuation)
0.384	0.74 dB/100m
0.7056	0.87 dB/100m
0.768	0.89 dB/100m
1.024	0.95 dB/100m
1.4112	1.03 dB/100m
1.536	1.06 dB/100m
2.048	1.17 dB/100m
2.8224	1.37 dB/100m
3.072	1.44 dB/100m
4.096	1.67 dB/100m
5.6448	1.89 dB/100m
6.144	1.96 dB/100m
8.192	2.26 dB/100m
11.2896	2.59 dB/100ft
12.288	2.71 dB/100ft
24.576	3.73 dB/100ft

Voltage

UL Voltage Rating
300 V (CMP)

Caractéristiques mécaniques

Température

UL Temperature	Operating
75°C	0°C to +75°C

Rayon de courbure

Stationary Min.	Installation Min.
2.6 in (66 mm)	2.6 in (66 mm)

Tension de traction maximum	15 kg (33 livres)
Poids câble en vrac	24 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur – Plénum, intérieur
Inflammabilité/réaction au feu	NFPA 262, UL 910 (plénum), FT6
Conformité NEC / UL	Article 800, CMP
Conformité CEC / C(UL)	CMP
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Numéro non-plénum	9729
