Numéro de produit: 82761

Électronique, 2 C #22 Str TC, FEP Ins, OS, PVC Jkt, CMP

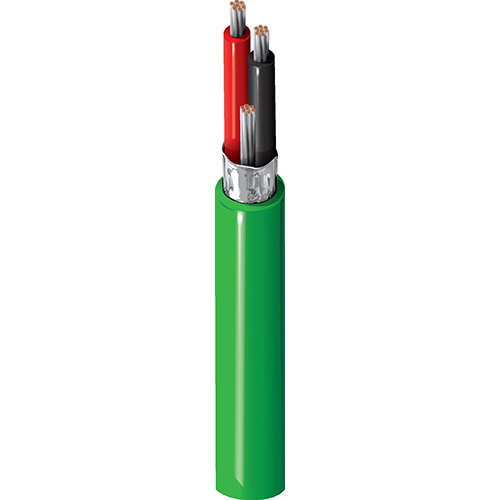

Câble électronique, 2 conducteurs 22 AWG (7 x 30), cuivre étamé, isolation FEP, blindage Beldfoil®, gaine extérieure PVC, CMP

  • Disponibilité:
    Mondial
  • Statut:
    Actif
82761
  • 82761
1 de 1

Spécifications

Expand All

Applications recommandées

Applications de plénum intérieur ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communications vocales ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene 0.007 in (0.18 mm) 0.042 in (1.1 mm) Black & Red

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.014 in (0.36 mm) 0.118 in (3.00 mm)

Diamètre total du câble (nominal)

3,00 mm (0,118) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
Pair(s) 15 Ohm/1000ft 35 pF/ft (110 pF/m) 67 pF/ft (220 pF/m) 42 Ohm 0.16 µH/ft (0.52 µH/m) 2.8 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv

18,2 Ohm/1000 pieds (59,7 Ohm/km)

Voltage

UL Voltage Rating
300 V (CMP)

Température

UL Temperature Operating
75°C -20°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
1.18 in (30.0 mm) 1.18 in (30.0 mm)

Tension de traction maximum

12 kg (27 livres)

Poids câble en vrac

11 livres/1000 pieds

Environnement compatible

Intérieur – Plénum, intérieur

Inflammabilité/réaction au feu

NFPA 262, UL 910 (plénum), FT6

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMP

Conformité CEC / C(UL)

CMP

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

8761

Mise à jour et révision

Numéro de révision : 0.551 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.551 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
82761 877U500 Naturel UnReel 500 pi 612825197775
82761 8771000 Naturel Bobine 1,000 pi 612825197782 C
82761 877U1000 Naturel UnReel 1,000 pi 612825197768
82761 8775000 Naturel Bobine 5,000 pi 612825197799
