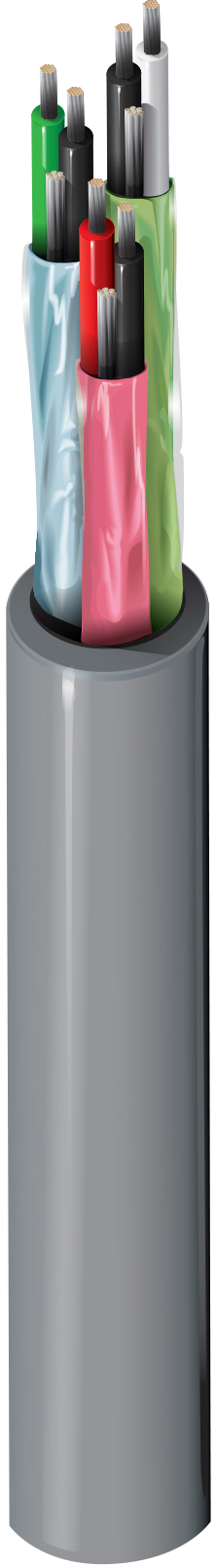

Câble à paires multiples 82777

Audio, Contrôle & Câble d'instrument, conducteur en cuivre étamé toronné 22 AWG (7x30), isolation FEP, paires torsadées blindées individuellement avec Beldfoil® (couverture à 100 %), gaine globale selon le tableau ci-dessous, fil de drain en cuivre étamé toronné 22 AWG.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Applications de plénum intérieur ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communications vocales ; câblage de panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	3	22	7x30	TC - Tinned Copper

isolation

Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
FEP - Fluorinated Ethylene Propylene	0.011 in (0.28 mm)	0.050 in (1.3 mm)	Black & Red, Black & White, Black & Green

Blindage interne

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (19x34) TC

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.017 in (0.43 mm)	0.237 in (6.02 mm)

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Max. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
18.2 Ohm/1000ft	160 Ohm/km	10.46 Ohm/1000ft (34.32 Ohm/km)	35 pF/ft (110 pF/m)	76 pF/ft (250 pF/m)	46 Ohm	0.18 µH/ft (0.59 µH/m)	62%	1.96 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V

Caractéristiques mécaniques

Température

UL Temperature	Operating
90°C	0°C To +90°C

Rayon de courbure

Stationary Min.	Installation Min.
2.37 in (60.2 mm)	2.37 in (60.2 mm)

Tension de traction maximum	29.1 kg (64.1 livres)
Poids câble en vrac	36 lb/1000 pi

Normes et conformité

Inflammabilité/réaction au feu	NFPA 262 (UL910), FT6, IEC 60332-1-2
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 800, CMP
Conformité CEC / C(UL)	CMP
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Numéro non-plénum	8777
