Numéro de produit: 8690

Électronique, 3 Pr #18 Str TC, PVC Ins, PVC Jkt, CMG

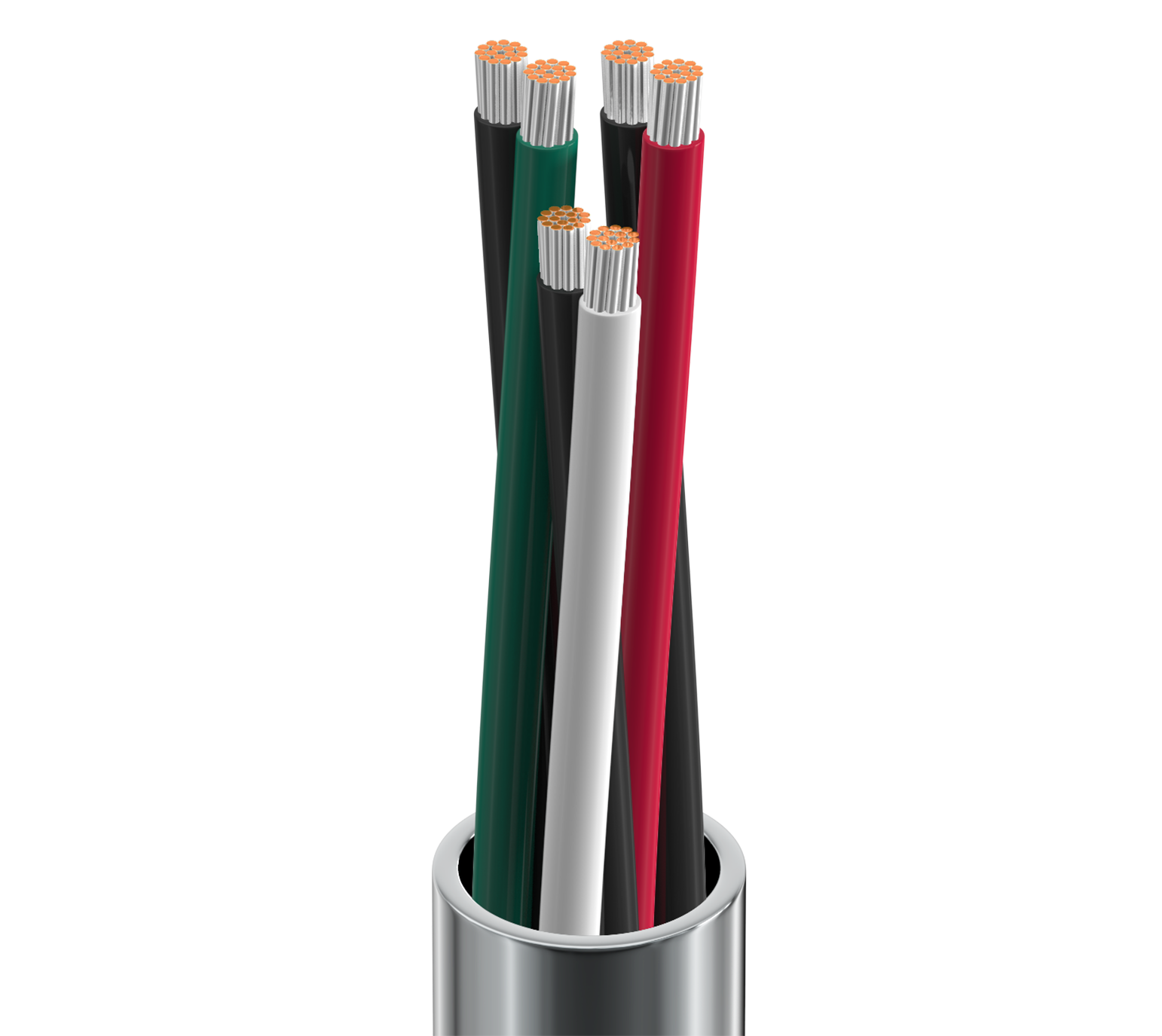

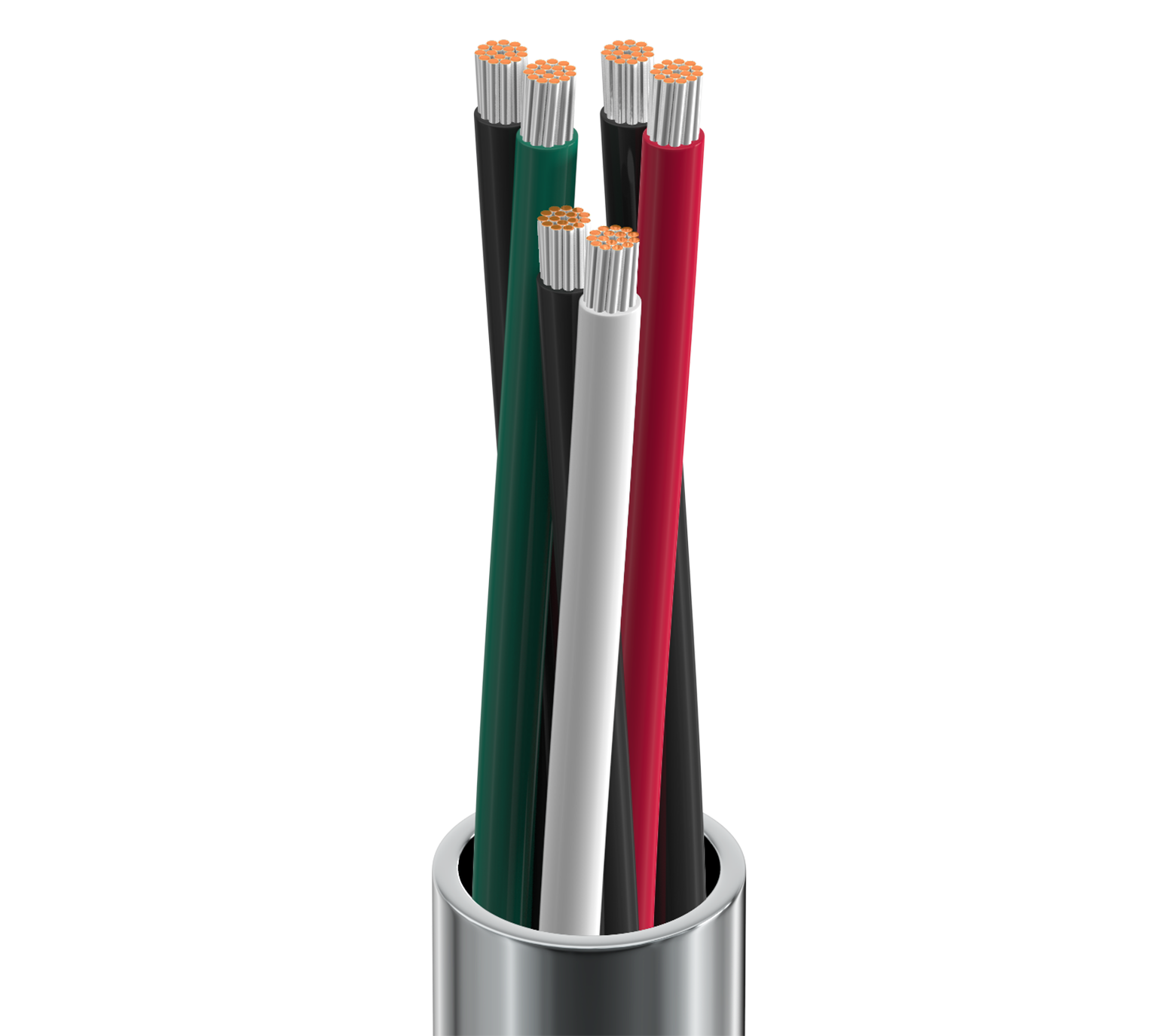

Électronique, 3 paires de fils 18 AWG (16 x 30) en cuivre étamé, isolation PVC, gaine extérieure PVC, CMG

  • Disponibilité:
    Mondial
  • Statut:
    Actif
8690
  • 8690
1 de 1

Spécifications

Expand All

Applications recommandées

Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage du panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 3 18 AWG 16x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC - Polyvinyl Chloride 0.013 in (0.33 mm) 0.073 in (1.9 mm) Black & Red, Black & White, Black & Green

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.347 in (8.81 mm)

Diamètre total du câble (nominal)

8,81 mm (0,347) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Inductance Max. Current
Pair(s) 7.2 Ohm/1000ft 25.5 pF/ft (83.7 pF/m) 0.17 µH/ft (0.56 µH/m) 5 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V (CMG), 300 V (UL AWM 2464)

Température

UL Temperature Operating
80°C -20°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
3.5 in (89 mm) 3.5 in (89 mm)

Tension de traction maximum

56.7 kg (125 livres)

Poids câble en vrac

61 lb/1000 pi

Environnement compatible

Intérieur

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

Chargement UL 1685 FT4 FT4

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 2464

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.522 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.522 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
8690 060100 Chrome Bobine 100 pi 612825214069
8690 060500 Chrome Bobine 500 pi 612825214083 C
8690 060U500 Chrome UnReel 500 pi 612825214052
8690 0601000 Chrome Bobine 1,000 pi 612825214076 C
8690 0605000 Chrome Bobine 5,000 pi 612825214090
