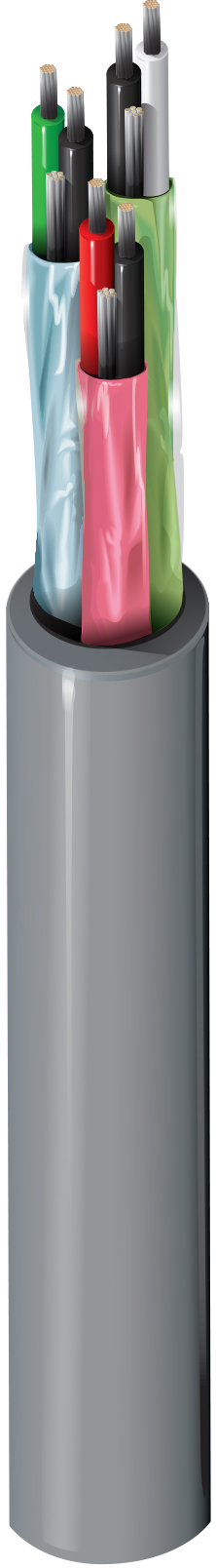

Câble à paires multiples 87777

Audio, Contrôle & Câble d'instrument, conducteur en cuivre étamé toronné 22 AWG (7x30), isolation FEP, paires torsadées blindées individuellement avec Beldfoil® (couverture à 100 %), gaine globale selon le tableau ci-dessous, fil de drain en cuivre étamé toronné 22 AWG.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Environnements à températures extrêmement élevées ; résistant aux produits chimiques ; applications extérieures et d'enfouissement ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; communications vocales ; câblage de panneau

Caractéristiques physiques (complètes)

Conducteur

AWG	Stranding	Material	Nominal Diameter	No. of Pairs
22	7x30	TC - Tinned Copper	0.03 in	3

Nombre de conducteurs	6

isolation

Material	Nominal Wall Thickness
FEP - Fluorinated Ethylene Propylene	0.01 in

Nuancier

Number	Color
1	Black & Red
2	Black & White
3	Black & Green

Blindage interne

Type	Material	Material Trade Name	Coverage [%]	Drainwire Material	Drainwire AWG	Drainwire Construction n x D
Tape	Bi-Laminate (Alum+Poly)	Beldfoil® (Z-Fold®)	100%	TC - Tinned Copper	22	Stranded

Blindage extérieur

Material	Drainwire AWG
No Shield	22

Gaine extérieure

Material	Nominal Diameter	Nominal Wall Thickness
PVDF - Polyvinylidene Fluoride	0.234 in	0.014 in

Caractéristiques électriques

Résistance en courant continu du conducteur

Individual Pair Nominal Shield DCR	Max. Conductor DCR
11.3 Ohm/1000ft	160 Ohm/km

Capacité

Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Other Conductor to Shield
31 pF/ft	67 pF/ft

Inductance

Nominal Inductance
0.18 µH/ft

Impédance

Nominal Characteristic Impedance
50 Ohm

Délai

Max. Delay Skew	Nominal Delay	Nominal Velocity of Propagation (VP) [%]
69 ns/100m	1.47 ns/ft	69%

Courant

Max. Recommended Current [A]
3.5 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V RMS

Plage de température

Plage de température de fonctionnement	-20°C À +150°C

Caractéristiques mécaniques

Poids câble en vrac	36 lbs/1000ft
Tension de traction maximale recommandée	82 lbs
Rayon de courbure minimal des axes mineurs	2.5 in

Normes

Conformité NEC/(UL)	CMP
Conformité CEC/C(UL)	CMP

Programmes environnementaux et autres programmes concernés

Directive UE 2000/53/EC (ELV)	Oui
Directive UE 2003/96/EC (BFR)	Oui
Directive UE 2011/65/EU (RoHS 2)	Oui
Directive UE 2012/19/EU (WEEE)	Oui
Conformité aux directives européennes	Directive UE 2003/11/EC (BFR)
Marquage CE UE	Oui
MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)	Oui
