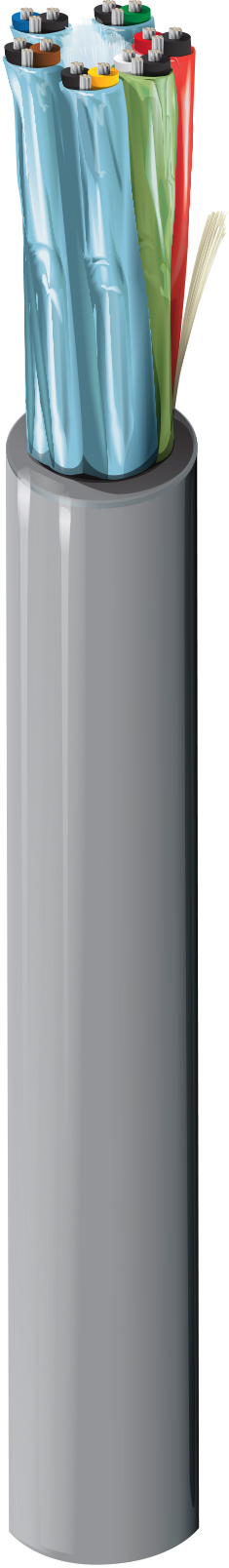

Câble à paires multiples 87778

Câble d'instrument audio et de contrôle, conducteur en cuivre étamé toronné 22 AWG (7x30), isolation FEP, 6 paires torsadées blindées individuellement avec Beldfoil® (couverture à 100 %), gaine globale selon le tableau ci-dessous, fil de drain en cuivre étamé toronné 22 AWG. &

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Environnements à températures extrêmement élevées ; résistant aux produits chimiques ; applications extérieures et d'enfouissement ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; communications vocales ; câblage de panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	6	22	7x30	TC - Tinned Copper

isolation

Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
FEP - Fluorinated Ethylene Propylene	0.01 in (0.25 mm)	0.049 in (1.2 mm)	Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown

Blindage interne

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (19x34) TC

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVDF - Polyvinylidene Fluoride	0.014 in (0.36 mm)	0.309 in (7.85 mm)

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Max. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
18.2 Ohm/1000ft	160 Ohm/km	10.46 Ohm/1000ft (34.32 Ohm/km)	31 pF/ft (100 pF/m)	67 pF/ft (220 pF/m)	50 Ohm	0.18 µH/ft (0.59 µH/m)	69%	1.96 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V

Caractéristiques mécaniques

Température

UL Temperature	Operating
150°C	-20°C To +150°C

Rayon de courbure

Stationary Min.	Installation Min.
3.09 in (78.5 mm)	3.09 in (78.5 mm)

Tension de traction maximum	49.53 kg (109.2 livres)
Poids câble en vrac	68 lb/1000 pi

Normes et conformité

Inflammabilité/réaction au feu	NFPA 262 (UL910), FT6
Conformité NEC / UL	Article 800, CMP
Conformité CEC / C(UL)	CMP
Conformité aux directives européennes	Marquage CE UE, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Numéro non-plénum	8778
