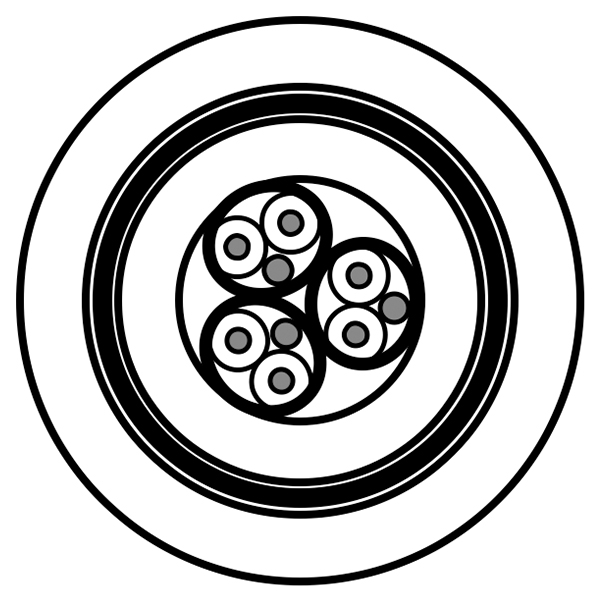

Câble à paires multiples 8777LS

Câble audio et de contrôle pour instruments, 3 paires, conducteurs en cuivre étamé toronné 22 AWG (7 x 30), isolation en polypropylène, paires blindées individuellement (couverture à 100 %), fil de drain en cuivre étamé toronné 22 AWG, gaine LSZH, armure en fil d'acier &

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage du panneau

Détails de la construction

Conducteur

Size	Stranding	Material
22	7x30	TC - Tinned Copper

isolation

Material	Nom. Insulation Diameter	Color Code
PP - Polypropylene	1.27 mm (0.0500 in)	Black & Red, Black & White, Black & Green
		Red, Green, Blue

Blindage interne

Shield Type	Material	Coverage	Drainwire Type	Notes
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (7x30) TC	each pair
	Polyester			each pair

Blindage extérieur

Material
Bi-Laminate (Alum+Poly)

Gaine intérieure

Material	Nom. Thickness	Nom. Diameter	Color
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.89 mm (0.035 in)	7 mm (0.28 in)	Chrome (RAL 7037)

Armure

Armor Type & Material	Armor Thickness	Coverage
SWA - Steel Wire Armor	0.9 mm	Min. 95%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	1.35 mm (0.0531 in)	11.5 mm (0.453 in)

Diamètre total du câble (nominal)	11,5 mm (0,453 po)

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Max. Current
49.2 Ohm/km (15.0 Ohm/1000ft)	34.8 Ohm/km (10.6 Ohm/1000ft)	98.4 pF/m (30.0 pF/ft)	180.4 pF/m (54.99 pF/ft)	50 Ohm	0.59 µH/m (0.18 µH/ft)	2 A

Voltage

Voltage Rating
300 V

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-45°C To +80°C	-15°C To +80°C	-45°C To +80°C

Rayon de courbure

Installation Min.
115 mm (4.53 in)

Normes et conformité

Environnement compatible	IntérieurIntérieur/ExtérieurExtérieurIntérieur/Extérieur - Euroclasse Eca, Extérieur, Résistance au soleil
Inflammabilité/réaction au feu	CEI 60332-1-2, CEI 60332-3-24
Conformité ISO/IEC	IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %
Conformité CENELEC	EN 50290-2-20
Normes européennes sans halogène	Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3
Conformité aux directives européennes	Marquage CE UE
