Numéro de produit: 8777NH

Audio, Instrument de contrôle & , #22-3pr, PP, Indiv. Feuille, veste LSZH

Câble audio et de contrôle pour instruments, 3 paires, conducteurs en cuivre étamé toronné 22 AWG (7 x 30), isolation en polypropylène, paires blindées individuellement (couverture à 100 %), fil de drain en cuivre étamé toronné 22 AWG, gaine LSZH &

  • Disponibilité:
    Mondial
  • Statut:
    Actif

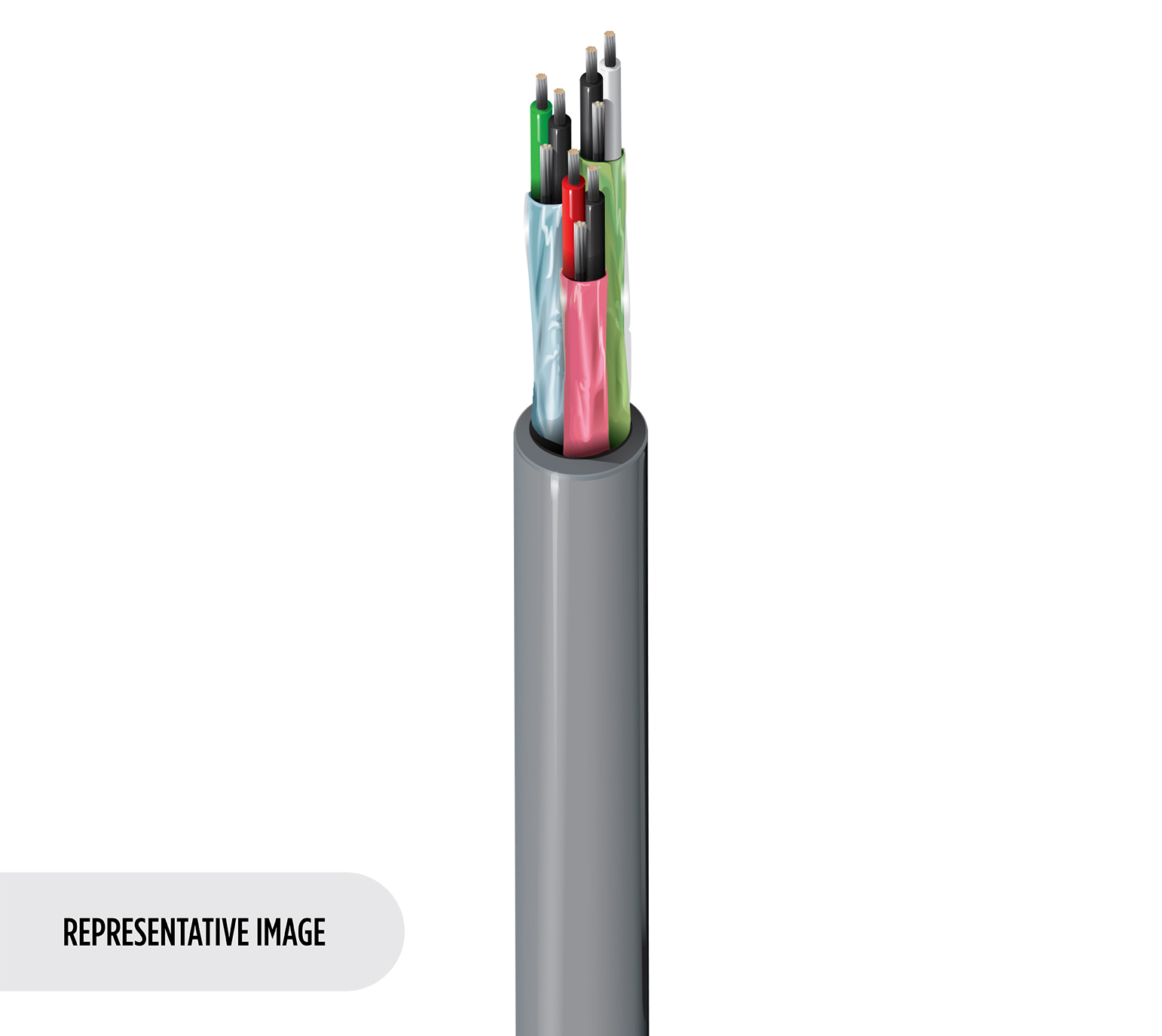

8777NH
  • 8777NH
1 de 1

Spécifications

Expand All

Applications recommandées

Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage du panneau

Conducteur

Size Stranding Material
22 7x30 TC - Tinned Copper

isolation

Material Nom. Insulation Diameter Color Code
PP - Polypropylene 1.27 mm (0.0500 in) Black & Red, Black & White, Black & Green
Red, Green, Blue

Blindage interne

Shield Type Material Coverage Drainwire Type Notes
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC each pair
Polyester each pair

Gaine extérieure

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.89 mm (0.035 in) 7.00 mm (0.276 in)

Diamètre total du câble (nominal)

7,00 mm (0,276 po)

Électricité

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
49.2 Ohm/km (15.0 Ohm/1000ft) 34.8 Ohm/km (10.6 Ohm/1000ft) 98.4 pF/m (30.0 pF/ft) 180.4 pF/m (54.99 pF/ft) 50 Ohm 0.59 µH/m (0.18 µH/ft) 2 A

Voltage

Voltage Rating
300 V

Température

Operating Installation Storage
-45°C To +80°C -15°C To +80°C -45°C To +80°C

Rayon de courbure

Installation Min.
70 mm (2.8 in)

Tension de traction maximum

180 N (40 lbf)

Poids câble en vrac

42 lb/1000 pi

Environnement compatible

Intérieur - Euroclass Dca, intérieur, non-Halogéné, résistance à la lumière

Inflammabilité/réaction au feu

CEI 60332-1-2, CEI 60332-3-24

Conformité CPR

CPR Euroclass: Dca-s1,d1,a1 ; Classe CPR UKCA : Dca-s1,d1,a1

Conformité ISO/IEC

IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %

Conformité CENELEC

EN 50290-2-20

Normes européennes sans halogène

Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Conformité aux directives européennes

Marquage CE UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.336 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.336 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
8777NH.00152 Chrome Bobine 152 m 8719605019608
8777NH.00305 Chrome Bobine 305 m 8719605019615
8777NH.00500 Chrome Bobine 500 m 8719605019622
8777NH.001000 Chrome Bobine 1,000 m 8719605019592
8777NH.01500 Orange Bobine 500 m 8719605187062
