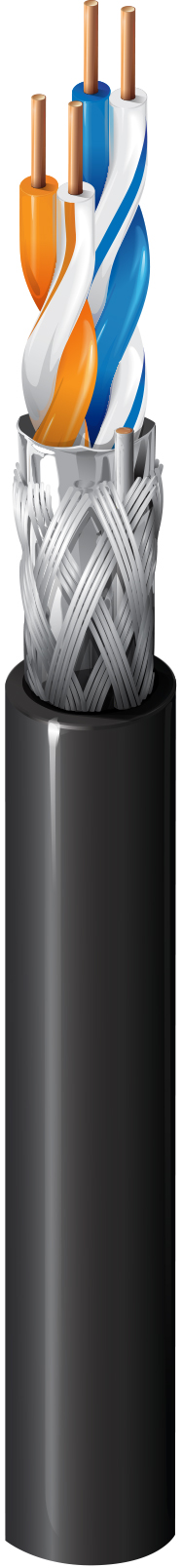

Câble à paires multiples 89696

Câble POS pour ordinateur, conducteurs en cuivre nu massif 22 AWG, isolation FEP solide, paires torsadées, blindage global Beldfoil® (couverture à 100 %) + tresse en cuivre étamé (couverture à 55 %), fil de drain en cuivre étamé massif 22 AWG, gaine FEP, homologué plénum

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Point de vente ; applications RS-485 ; environnements à températures extrêmement élevées/basses ; communication informatique ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage du panneau

Détails de la construction

Conducteur

Size	Stranding	Material
22	Solid	TC - Tinned Copper

isolation

Material	Color Code
FEP - Fluorinated Ethylene Propylene	Blue & White with Blue Stripe, Orange & White with Orange Stripe

Blindage extérieur

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%
Braid	Tinned Copper (TC)	55%

Notes du tableau du blindage extérieur	Ruban en polyester

Gaine extérieure

Material	Nom. Diameter
FEP - Fluorinated Ethylene Propylene	0.262 in

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.
16.5 Ohm/1000ft (54.1 Ohm/km)	15.5 pF/ft (50.9 pF/m)	27 pF/ft (89 pF/m)	100 Ohm	1.46 ns/ft	0.15 µH/ft (0.49 µH/m)	70%

Blindage extérieur nominal DCR@Cond DCR1-cnv	4,2 Ohm/1000 pieds (14 Ohm/km)

Voltage

UL Voltage Rating
300 V RMS

Caractéristiques mécaniques

Température

Operating
-70°C To +200°C

Tension de traction maximum	29 kg (65 livres)
Poids câble en vrac	41,1 lb/1 000 pi (61,2 kg/km)

Normes et conformité

Inflammabilité/réaction au feu	NFPA 262 Test à la flamme dans le plenum (UL910), FT6)
Conformité NEC / UL	CMP
Conformité CEC / C(UL)	CMP
Conformité aux directives européennes	Marquage CE UE, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Numéro non-plénum	9696
