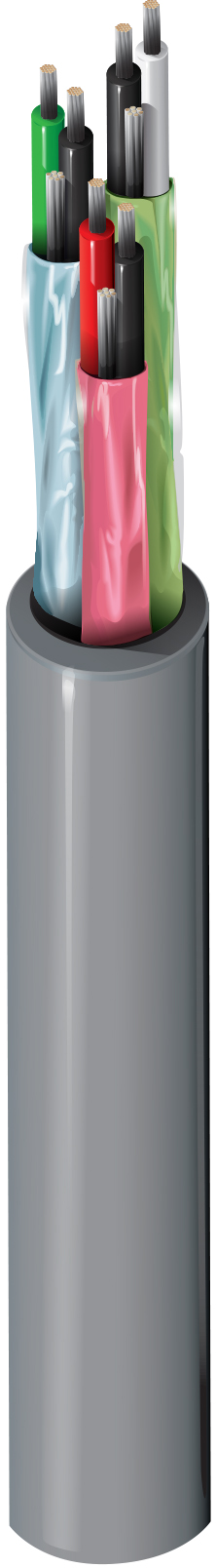

Câble à paires multiples 89730

Câble audio numérique EIA RS-232/422 pour ordinateur, 3 paires, conducteur en cuivre étamé toronné 24 AWG (7x32), isolation en mousse FEP, paires blindées individuellement Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 24 AWG, gaine globale en fluorocopolymère.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Environnements à températures extrêmement élevées ; applications à distance étendue RS-232 ; applications RS-422 ; communication informatique ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage du panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	3	24 AWG	7x32	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	FEP - Fluorinated Ethylene Propylene (Foam)	0.019 in (0.48 mm)	0.062 in (1.6 mm)	Western Electric Standard

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC	each pair

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVDF - Polyvinylidene Fluoride	0.017 in (0.43 mm)	0.278 in (7.06 mm)

Diamètre total du câble (nominal)	7,06 mm (0,278) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	28.8 Ohm/1000ft	16.19 Ohm/1000ft (53.12 Ohm/km)	13.5 pF/ft (44.3 pF/m)	22.5 pF/ft (73.8 pF/m)	100 Ohm	1.3 ns/ft	0.24 µH/ft (0.79 µH/m)	76%	2.1 Amps per Conductor at 25ºC

Haute fréquence (nominale/typique)

Frequency [MHz]	Nom. Insertion Loss (Attenuation)
0.384	0.74 dB/100ft
0.7056	0.87 dB/100ft
0.768	0.89 dB/100ft
1.024	0.95 dB/100ft
1.4112	1.03 dB/100ft
1.536	1.06 dB/100ft
2.048	1.17 dB/100ft
2.8224	1.37 dB/100ft
3.072	1.44 dB/100ft
4.096	1.67 dB/100ft
5.6448	1.89 dB/100ft
6.144	1.96 dB/100ft
8.192	2.26 dB/100ft
11.2896	2.59 dB/100ft
12.288	2.71 dB/100ft
24.576	3.73 dB/100ft

Voltage

UL Voltage Rating
300 V (CMP)

Caractéristiques mécaniques

Température

UL Temperature	Operating
150°C	-20°C to +150°C

Rayon de courbure

Stationary Min.	Installation Min.
2.7 in (69 mm)	2.7 in (69 mm)

Tension de traction maximum	17.5 kg (38.5 livres)
Poids câble en vrac	36 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur
Inflammabilité/réaction au feu	NFPA 262 (UL910), FT6
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 800, CMP
Conformité CEC / C(UL)	CMP
Conformité aux directives européennes	Marquage CE UE, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Numéro non-plénum	9730
