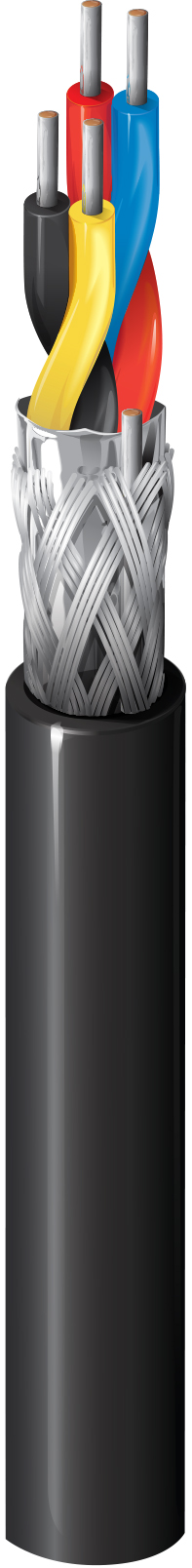

Câble à paires multiples 89855

Câble POS pour ordinateur, conducteurs en cuivre étamé massif 22 AWG, isolation FEP solide, paires torsadées, Beldfoil® global (couverture à 100 %) + blindage tressé en cuivre étamé (couverture à 55 %) + ruban polyester, fil de drain en cuivre étamé massif 22 AWG, gaine FEP, classé plénum

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Point de vente ; applications RS-485 ; environnements à températures extrêmement élevées/basses ; communication informatique ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage du panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	2	22 AWG	Solid	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	FEP - Fluorinated Ethylene Propylene	0.016 in (0.41 mm)	0.058 in (1.5 mm)	Red & Blue, Black & Yellow

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (Solid) TC
Braid	Tinned Copper (TC)	56%

Notes du tableau du blindage extérieur	Ruban en polyester

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter	Ripcord
FEP - Fluorinated Ethylene Propylene	0.016 in (0.41 mm)	0.272 in	Yes

Diamètre total du câble (nominal)	0.272 po

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Velocity of Prop.	Max. Current
20.6 Ohm/1000ft	15.5 pF/ft (50.9 pF/m)	27 pF/ft (89 pF/m)	100 Ohm	1.46 ns/ft	70%	4.8 Amps per Conductor at 30ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv	4,9 Ohm/1000 pieds (16 Ohm/km)

Haute fréquence (nominale/typique)

Frequency	Nom. Insertion Loss (Attenuation) [dB/100ft]
0.3 MHz	0.4
0.6 MHz	0.53
1 MHz	0.65
1.5 MHz	0.78

Voltage

UL Voltage Rating
300 V

Caractéristiques mécaniques

Température

UL Temperature	Operating
200°C	-70°C to +200°C

Rayon de courbure

Stationary Min.	Installation Min.
2.72 in (69.1 mm)	2.72 in

Tension de traction maximum	29 kg (65 livres)
Poids câble en vrac	38 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur, extérieur, résistance à la lumière, résistance aux UV, résistance aux hydrocarbures
Inflammabilité/réaction au feu	NFPA 262 (UL 910), FT6, IEC 60332-1-2
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 800, CMP
Conformité CEC / C(UL)	CMP
Conformité aux directives européennes	Marquage CE UE, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Numéro non-plénum	9855
