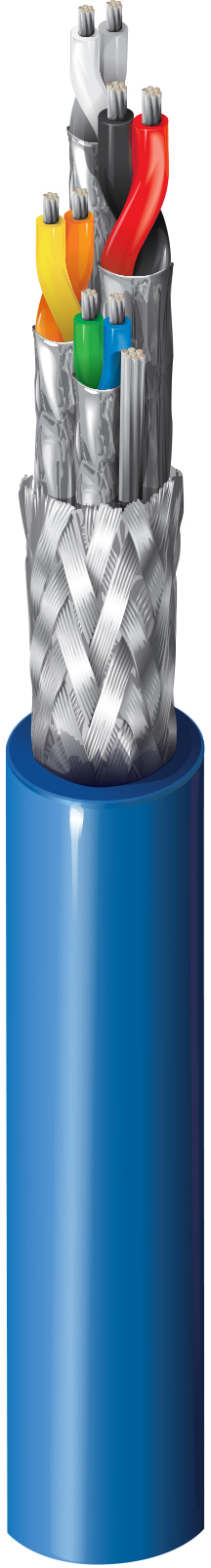

Câble à paires multiples 89892

Émetteur-récepteur Ethernet IEEE 802.3 10BASE5, conducteurs en cuivre étamé toronnés 20 AWG (7x28), isolation FEP, paires torsadées, blindages individuels Beldfoil® (couverture à 100 %), ruban isolant en polyester global et blindage Duofoil® + un blindage tressé en cuivre étamé (couverture à 95 %), gaine en fluorocopolymère, classé plénum.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Émetteur-récepteur 10Base5

Caractéristiques physiques (complètes)

Conducteur

AWG	Stranding	Material	No. of Pairs
20	7x28	TC - Tinned Copper	4

Nombre de conducteurs	8

isolation

Material	Material Trade Name	Nominal Wall Thickness
FEP - Fluorinated Ethylene Propylene	Teflon®	0.011 in

Nuancier

Number	Color
1	Gray & White
2	Yellow & Orange
3	Blue & Green
4	Red & Black

Blindage interne

Type	Material	Material Trade Name	Coverage [%]	Drainwire Material	Drainwire AWG	Drainwire Construction n x D
Tape	Bi-Laminate (Alum+Poly)	Beldfoil® (Z-Fold®)	100%	TC - Tinned Copper	22	7x30

Blindage extérieur

Type	Layer	Material	Material Trade Name	Coverage [%]
Tape	1	Tri-Laminate (Alum+Poly+Alum)	Duofoil®	100%
Braid	2	Tinned Copper (TC)		95%

Gaine extérieure

Material	Nominal Diameter	Nominal Wall Thickness	Separator Material
PVDF - Polyvinylidene Fluoride	0.359 in	0.014 in	Polyester Tape

Caractéristiques électriques

Résistance en courant continu du conducteur

Nominal Conductor DCR	Nominal Outer Shield DCR
9.5 Ohm/1000ft	1.5 Ohm/1000ft

Capacité

Nom. Capacitance Conductor to Conductor	Nom. Capacitance Conductor to Other Conductor to Shield
16.7 pF/ft	29.5 pF/ft

Inductance

Nominal Inductance
0.2 µH/ft

Impédance

Nominal Characteristic Impedance	Nominal Characteristic Tolerance
78 Ohm	± 5 Ohm

Haute fréquence (nominale/typique)

Frequency [MHz]	Nom. Insertion Loss
10 MHz	6 dB/100m

Délai

Max. Delay Skew	Nominal Delay	Nominal Velocity of Propagation (VP) [%]
78 ns/100m	1.3 ns/ft	78%

Haute fréquence

Max. Insertion Loss (Attenuation)
6 dB/100m

Courant

Max. Recommended Current [A]
2.8 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V RMS

Plage de température

Indice de température UL	150°C
Plage de température de fonctionnement	-40°C À +150°C

Caractéristiques mécaniques

Poids câble en vrac	90 lbs/1000ft
Tension de traction maximale recommandée	175 lbs
Rayon de courbure minimal des axes mineurs	3.75 in

Normes

Document de référence client	Numéro de référence DEC 17-00321-02
Conformité NEC/(UL)	CMP
Conformité CEC/C(UL)	CMP
Conformité IEEE	Norme IEEE 802.3 10Base5

Programmes environnementaux et autres programmes concernés

Directive UE 2000/53/EC (ELV)	Oui
Directive UE 2003/96/EC (BFR)	Oui
Directive UE 2011/65/EU (RoHS 2)	Oui
Directive UE 2012/19/EU (WEEE)	Oui
Conformité aux directives européennes	Directive UE 2003/11/EC (BFR)
Marquage CE UE	Oui
MII Order n°39 (Arrêté du ministère de l'Industrie de l'information) (RoHS Chine)	Oui
