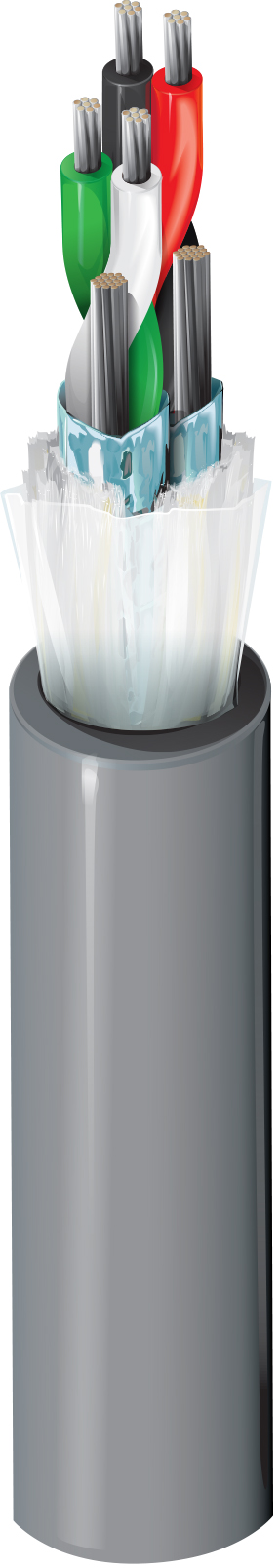

Numéro de produit: 9406

Audio, Instrument de contrôle, #22-2pr, SR-PVC, Indiv. & Feuille, gaine PVC, CMG

Câble d'instrument audio et de contrôle, conducteurs en cuivre étamé toronné 22 AWG (7x30), isolation en PVC semi-rigide, paires torsadées, blindés individuellement avec Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 22 AWG, gaine en PVC. &

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9406
5 de 5

Spécifications

Expand All

Applications recommandées

Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage du panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 2 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) SR-PVC - Polyvinyl Chloride (Semi-Rigid) 0.011 in (0.28 mm) 0.051 in (1.3 mm) Black & White, Black & Yellow

Blindage interne

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.033 in (0.84 mm) 0.173 in

Diamètre total du câble (nominal)

0.173 po

Électricité

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
18.2 Ohm/1000ft 12.3 Ohm/1000ft (40.4 Ohm/km) 50 pF/ft (160 pF/m) 95 pF/ft (310 pF/m) 50 Ohm 0.095 µH/ft (0.31 µH/m) 60% 4.8 Amps per Conductor at 30ºC

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
80°C -20°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
1.73 in (43.9 mm) 1.73 in

Tension de traction maximum

16 kg (36 livres)

Poids câble en vrac

30 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

UL1685 FT4 charge, FT4, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CMG

Conformité AWM

AWM 2464

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.350 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.350 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
9406 T35100 Beige, fauve pâle Bobine 100 pi 612825240044
9406 T35500 Beige, fauve pâle Bobine 500 pi 612825240068
9406 T35U500 Beige, fauve pâle UnReel 500 pi 612825240037
9406 T351000 Beige, fauve pâle Bobine 1,000 pi 612825240051 C
9406 T35U1000 Beige, fauve pâle UnReel 1,000 pi 612825240020
