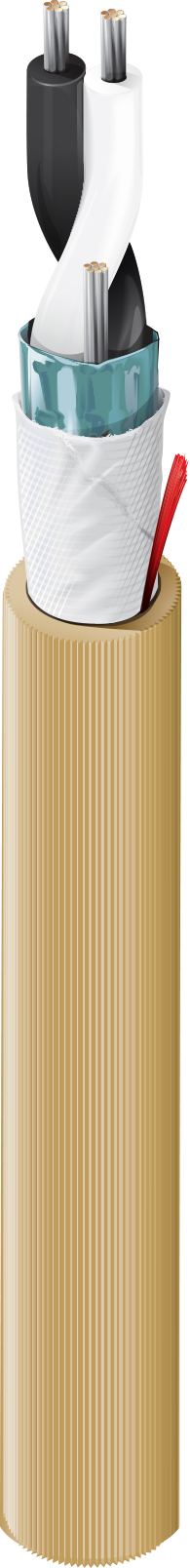

Câble à paires multiples 9414

Câble audio et de contrôle pour instruments, conducteurs en cuivre étamé toronné 22 AWG (7x30), isolation en PVC semi-rigide, paire torsadée, blindage global Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 22 AWG, gaine en PVC strié. &

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage du panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	22	7x30	TC - Tinned Copper

isolation

Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
SR-PVC - Polyvinyl Chloride (Semi-Rigid)	0.011 in (0.28 mm)	0.051 in (1.3 mm)	Black & White

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (7x30) TC

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.035 in (0.89 mm)	0.18 in

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Max. Current
18.2 Ohm/1000ft	50 pF/ft (160 pF/m)	95 pF/ft (310 pF/m)	38 Ohm	0.18 µH/ft (0.59 µH/m)	2.9 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv	11,45 Ohm/1000 pieds (37,57 Ohm/km)

Voltage

UL Voltage Rating
300 V

Caractéristiques mécaniques

Température

UL Temperature	Operating
80°C	-20°C To +80°C

Rayon de courbure

Stationary Min.	Installation Min.
1.8 in (46 mm)	1.8 in

Tension de traction maximum	12 kg (27 livres)
Poids câble en vrac	21 lb/1000 pi

Normes et conformité

Inflammabilité/réaction au feu	Charge UL1685 FT4, FT4
Conformité NEC / UL	Article 800, CMG
Conformité AWM	AWM 2464
Conformité CEC / C(UL)	CMG
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)

Historique

Mise à jour et révision	Numéro de révision : 0.338 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Information

Mise à jour et révision	Numéro de révision : 0.338 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n°	Couleur	Type de présentation	Longueur	UPC	Note de bas de page
9414 T35500	Beige, fauve pâle	Bobine	500 pi	612825240396
9414 T35U500	Beige, fauve pâle	UnReel	500 pi	612825240372
9414 T351000	Beige, fauve pâle	Bobine	1,000 pi	612825240389	C
9414 T35U1000	Beige, fauve pâle	UnReel	1,000 pi	612825240365
9414 T355000	Beige, fauve pâle	Bobine	5,000 pi	612825240402
