Numéro de produit: 9460

Électronique, 1 Pr #18 Str TC, PE Ins, OS, PVC Jkt, CM

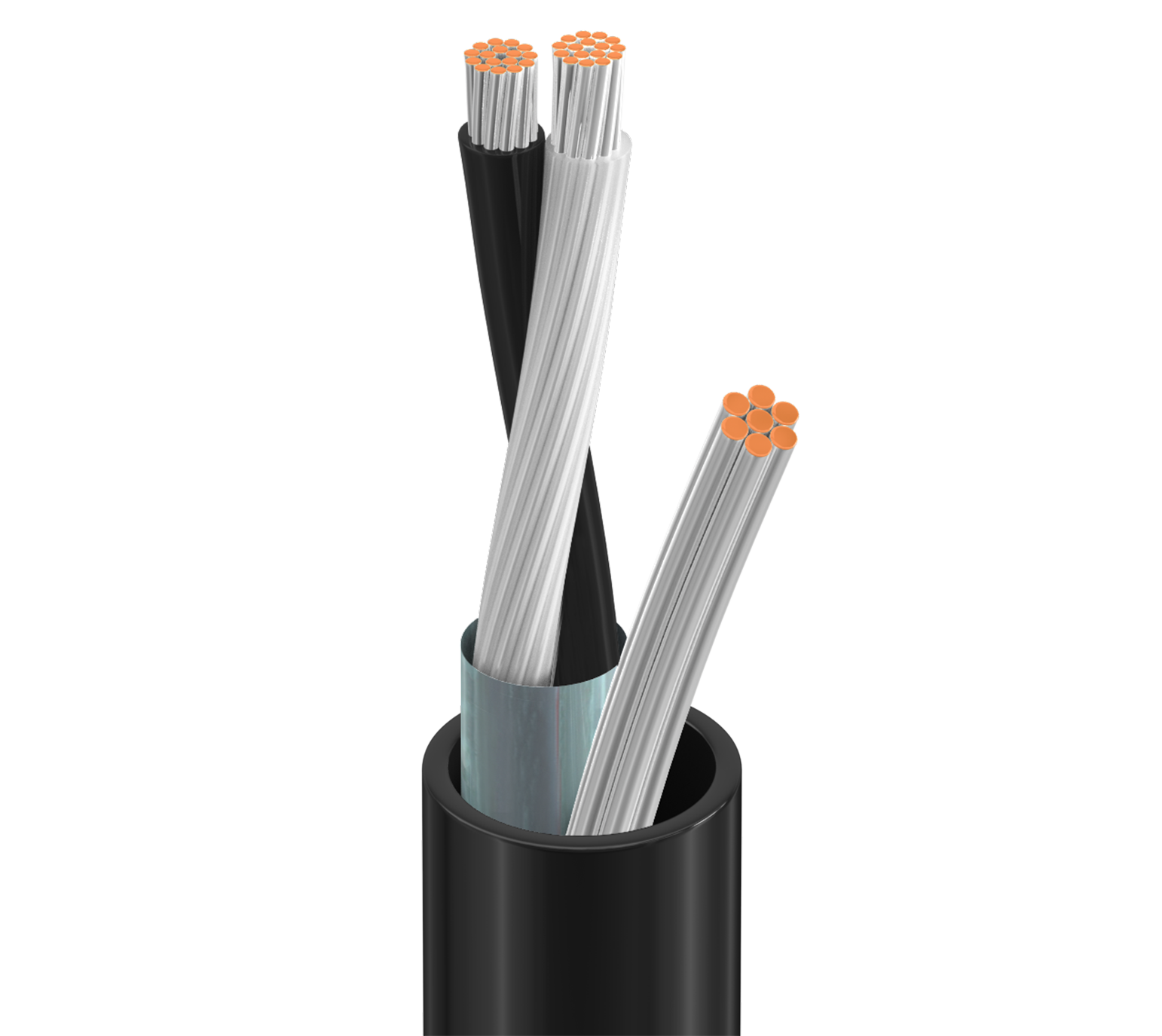

Électronique, 1 paire de fils 18 AWG (16 x 30) en cuivre étamé, isolation PE, blindage Beldfoil®, gaine extérieure en PVC, CM

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9460
  • 9460
1 de 1

Spécifications

Expand All

Applications recommandées

à utiliser avec des équipements de dénudage automatique ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage de panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 18 AWG 16x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.018 in (0.46 mm) 0.082 in (2.1 mm) Black & Clear

Blindage extérieur

Shield Type Material Coverage Drainwire Type Notes
Tape Bi-Laminate (Alum+Poly) 100% 20 AWG (7x28) TC Foil-In

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.030 in (0.76 mm) 0.230 in (5.84 mm)

Diamètre total du câble (nominal)

5,84 mm (0,230) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
Pair(s) 6.5 Ohm/1000ft 29.8 pF/ft (97.8 pF/m) 44 pF/ft (140 pF/m) 57 Ohm 0.18 µH/ft (0.59 µH/m) 5.2 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V (CM)

Température

UL Temperature Operating
60°C -20°C to +60°C

Rayon de courbure

Stationary Min. Installation Min.
2.3 in (58 mm) 2.3 in (58 mm)

Tension de traction maximum

28 kg (62 livres)

Poids câble en vrac

34 lb/1000 pi

Environnement compatible

Intérieur (pas de colonne montante ni de plénum), intérieur, résistance aux hydrocarbures

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

Chargement UL 1685 UL , IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CM

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Le blindage est collé à la gaine, ce qui permet de les retirer tous les deux avec un équipement de dénudage automatique. Le fil de continuité est à l'intérieur de la feuille de blindage en aluminium.

Mise à jour et révision

Numéro de révision : 0.535 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.535 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE EN CAISSE. , Z - LE MONTAGE FINAL PEUT VARIER (= OU -) 10 % POUR LES BOBINES OU LES BOBINES ET (+ OU -) 5 % POUR LES CARTONS DÉROULÉS DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur UPC Note de bas de page
9460 0105000 Noir 612825253334 C Z
9460 0605000 Chrome 612825253365 C Z
9460 060U1000 Chrome 612825253341
9460 060U500 Chrome 612825253358
