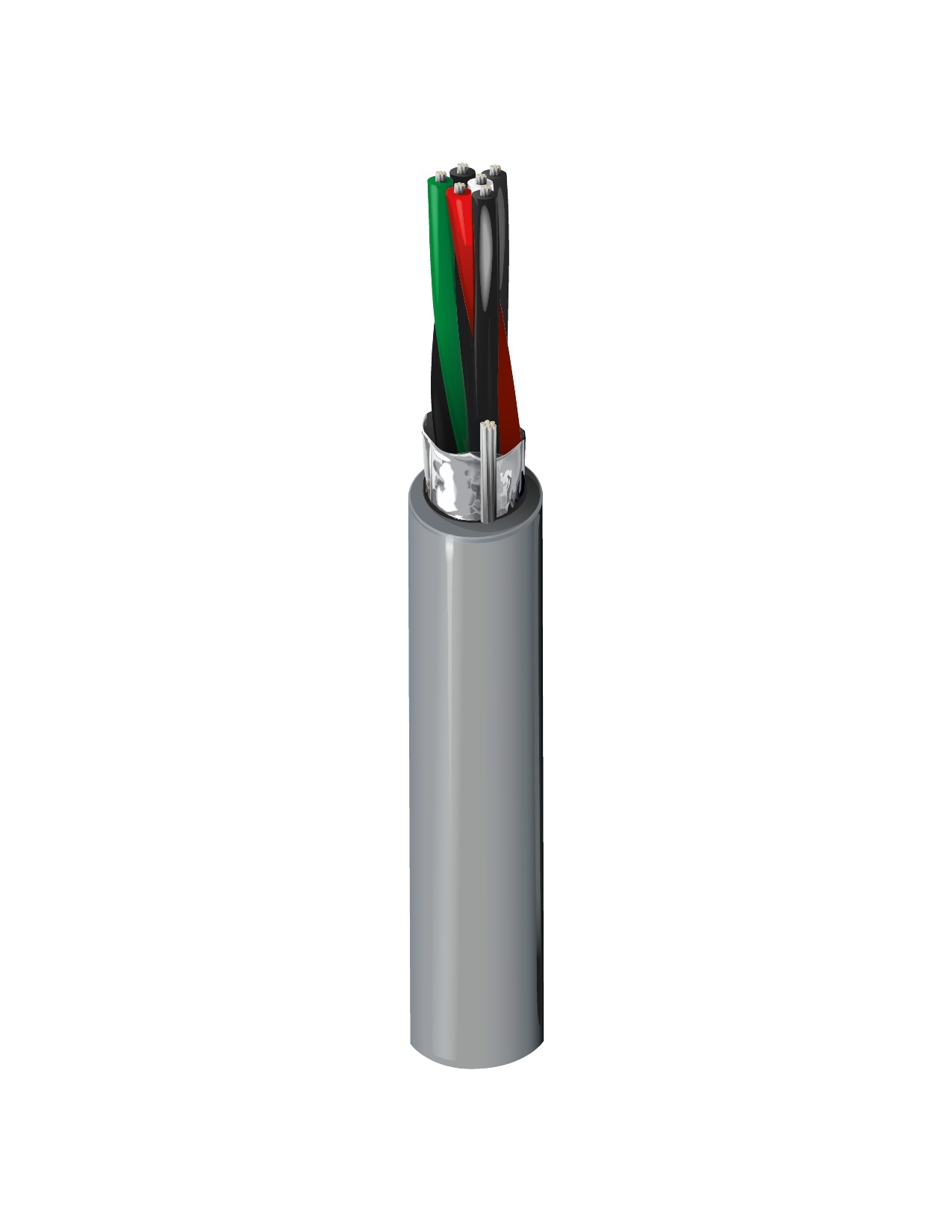

Numéro de produit: 9503ELW

RS-232, 3PR #24 Str TC, PO ins, OS, LSZH Jkt, 300 V, Cca

Conducteurs TC toronnés 3 paires, calibre 24 AWG (7 x 32), isolation PE, paires torsadées, blindage Beldfoil global (couverture à 100 %), fil de drain TC toronné 24 AWG, gaine LSZH, résistance aux flammes IEC 60332-1-2, CPR Cca

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9503ELW
  • 9503ELW
1 de 1

Spécifications

Expand All

Applications recommandées

câble d'instrumentation et d'ordinateur ; pour les applications de transmission de données IA RS-232

Conducteur

Size Stranding Material
24 7x32 TC - Tinned Copper

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.12 mm (0.0441 in) Black & Red, Black & White, Black & Green

Blindage extérieur

Shield Type Material
Tape Bi-Laminate (Alum+Poly)

Gaine extérieure

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 0.9 mm (0.035 in) 6.07 mm

Électricité

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Max. Current
78.7 Ohm/km (24.0 Ohm/1000ft) 55.8 Ohm/km (17.0 Ohm/1000ft) 98.4 pF/m (30.0 pF/ft) 164 pF/m (50.0 pF/ft) 75 Ohm 1.76 Amps per Conductor

Température

Installation Storage
-15°C To +80°C -45°C To +80°C

Rayon de courbure

Installation Min.
60.7 mm

Tension de traction maximum

150 N (34 lbf)

Environnement compatible

Intérieur - Euroclass Cca, intérieur, non halogéné, résistance à la lumière du soleil

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclass: Cca-s1,d1,a1

Conformité ISO/IEC

IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %

Conformité CENELEC

EN 50290-2-20

Normes européennes sans halogène

Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Mise à jour et révision

Numéro de révision : 0.35 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.35 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n°
9503ELW.01305
