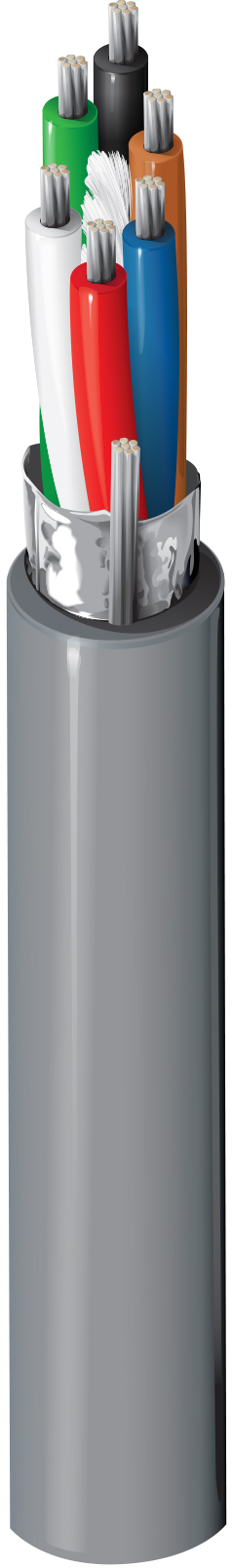

Numéro de produit: 9536ELW

RS-232, 6C #24 Str TC, PO ins, OS, LSZH Jkt, 300 V, Cca

Conducteurs en cuivre étamé toronnés 24 AWG (7x32), 6 conducteurs câblés, isolation PE, blindage global Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 24 AWG, gaine LSZH, résistance aux flammes IEC 60332-1-2, Cca

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9536ELW
  • 9536ELW
1 de 1

Spécifications

Expand All

Applications recommandées

câble d'instrumentation et d'ordinateur ; pour les applications de transmission de données IA RS-232

Conducteur

Size Stranding Material
24 7x32 TC - Tinned Copper

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 1.12 mm (0.0441 in) Black, White, Red, Green, Brown, Blue

Blindage extérieur

Shield Type Material
Tape Bi-Laminate (Alum+Poly)

Gaine extérieure

Material Nom. Thickness Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant) 1.3 mm (0.051 in) 6.6 mm (0.26 in)

Électricité

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Max. Current
82 Ohm/km (25 Ohm/1000ft) 108.3 pF/m (33.01 pF/ft) 213.3 pF/m (65.01 pF/ft) 75 Ohm 1.75 Amps per Conductor

Blindage extérieur nominal DCR@Cond DCR1-cnv

59,1 Ohm/km (18,0 Ohm/1000 pieds)

Température

Installation Storage
-15°C To +70°C -45°C To +70°C

Rayon de courbure

Installation Min.
64 mm (2.5 in)

Tension de traction maximum

150 N (34 lbf)

Environnement compatible

Intérieur - Euroclass Cca, intérieur, non halogéné, résistance à la lumière du soleil

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclass: Cca-s1,d1,a1

Conformité ISO/IEC

IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %

Conformité CENELEC

EN 50290-2-20

Normes européennes sans halogène

Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Mise à jour et révision

Numéro de révision : 0.40 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.40 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n°
9536ELW.00500
