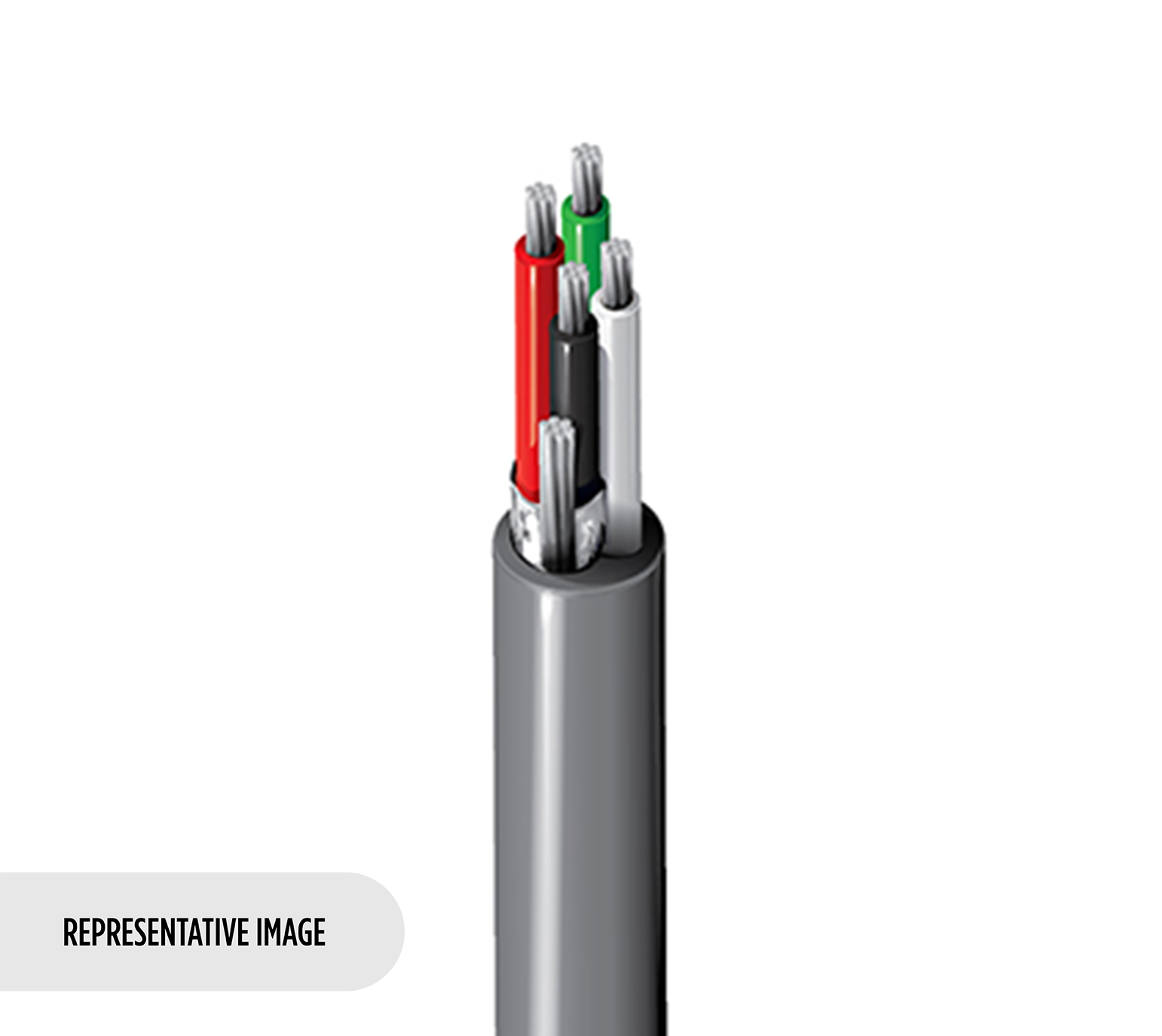

Numéro de produit: 9685

Électronique, 1 Pr #22 Str TC, PVC Ins, IS une pr, PVC Jkt, CM

Électronique, 1 paire 22AWG (7x30) en cuivre étamé, isolation PVC, blindage individuel Beldfoil® ONE PAIR, gaine extérieure PVC, CM

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9685
  • 9685
1 de 1

Spécifications

Expand All

Applications recommandées

Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage du panneau

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper
Conductor(s) 1 22 AWG 7x30 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.060 in (1.5 mm) Shielded: Black & White
Conductor(s) PVC - Polyvinyl Chloride 0.016 in (0.41 mm) 0.060 in (1.5 mm) Unshielded: Brown

Blindage interne

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC

Blindage extérieur

Material
No Shield

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.032 in (0.81 mm) 0.199 in

Diamètre total du câble (nominal)

0.199 po

Électricité

Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Inductance Max. Current
Pair(s) 18.2 Ohm/1000ft 15.9 Ohm/1000ft (52.2 Ohm/km) 60 pF/ft (200 pF/m) 99 pF/ft (320 pF/m) 0.1 µH/ft (0.33 µH/m) 6 Amps per Conductor at 30ºC
Conductor(s) 17.8 Ohm/1000ft (58.4 Ohm/km) 4.48 Amps per Conductor at 30ºC

Voltage

UL Voltage Rating
300 V

Température

UL Temperature Operating
80°C -20°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
1.99 in (50.5 mm) 1.99 in

Tension de traction maximum

16.5 kg (36.4 livres)

Poids câble en vrac

23 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

Charge UL1685 UL, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CM

Conformité aux directives européennes

Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.419 Date de révision : 07-09-2025

Mise à jour et révision

Numéro de révision : 0.419 Date de révision : 07-09-2025


Report An Error

Références des pièces

Article n° Couleur UPC
9685 060U1000 Chrome 612825257042
