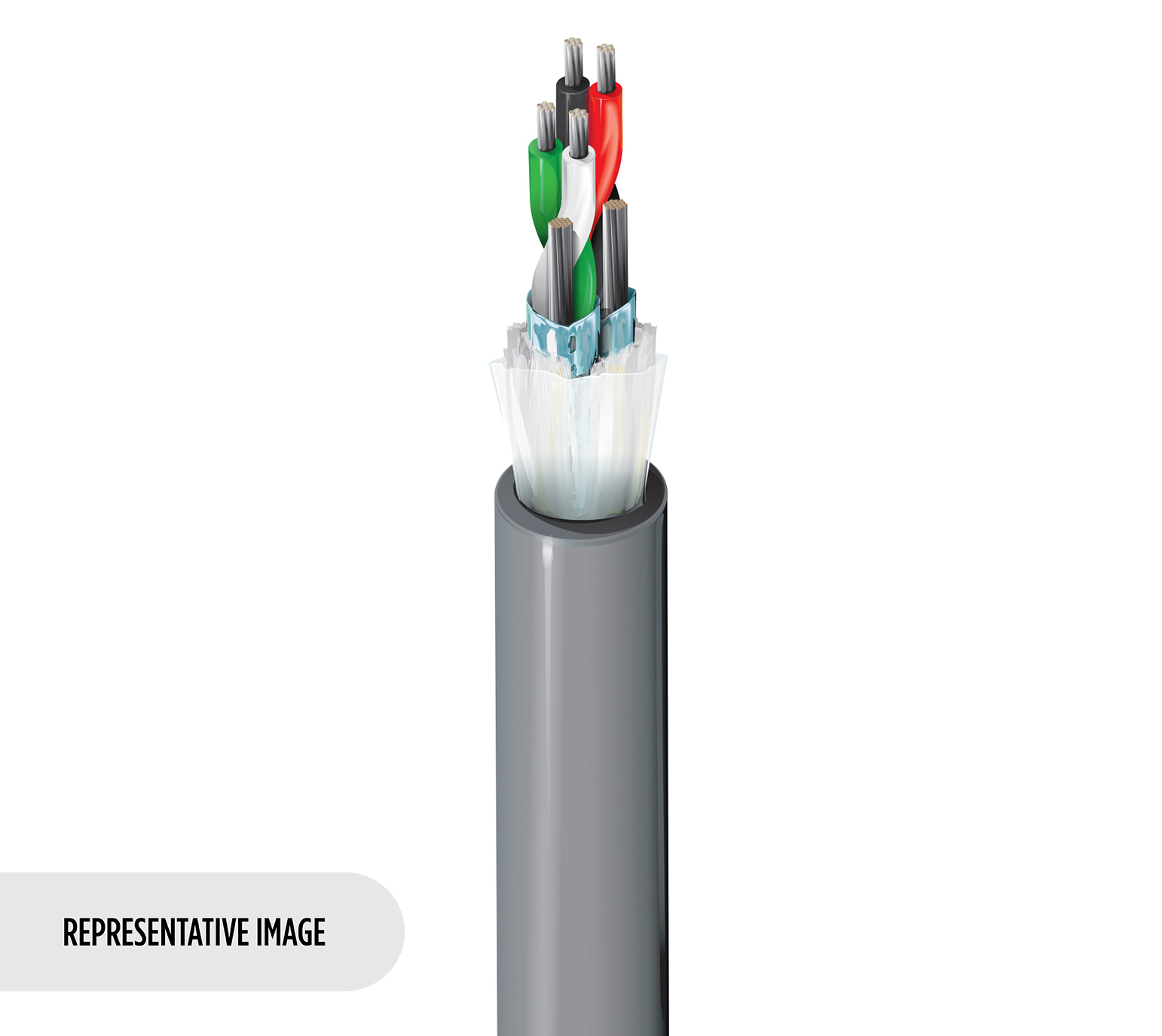

Câble à paires multiples 9729ELW

Câble audio numérique EIA RS-232/422 pour ordinateur, conducteurs en cuivre étamé toronnés 24 AWG (7 x 32), isolation Datalene®, 2 paires torsadées, chacune blindée individuellement Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 24 AWG pour chaque paire, prise LSZH, CPR Cca

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	RS-422 applications ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio numérique ; câblage de panneau

Détails de la construction

Conducteur

Size	Stranding	Material
24	7x32	TC - Tinned Copper

isolation

Material	Nom. Insulation Diameter	Color Code
PE - Polyethylene (Foam)	1.55 mm (0.0610 in)	Black & Red, Black & White
		Red, Green

Blindage interne

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	1.3 mm (0.051 in)	8.10 mm (0.319 in)

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
78.7 Ohm/km (24.0 Ohm/1000ft)	59.1 Ohm/km (18.0 Ohm/1000ft)	41 pF/m (12 pF/ft)	76.1 pF/m (23.2 pF/ft)	100 Ohm	0.23 µH/ft (0.75 µH/m)	76%	1 A

Haute fréquence (nominale/typique)

Frequency [MHz]
0.384
0.7056
0.768
1.024
1.4112
1.536
2.048
2.8224
3.072
4.096
5.6448
6.144
8.192
11.2896
12.288
24.576

Caractéristiques mécaniques

Température

UL Temperature	Operating	Installation	Storage
80°C	-20°C To +80°C	-15°C To +80°C	-45°C To +80°C

Rayon de courbure

Installation Min.
79 mm

Tension de traction maximum	10.0 kg (22 livres)

Normes et conformité

Environnement compatible	Intérieur - Euroclass Cca, intérieur, non halogéné, résistance à la lumière du soleil
Inflammabilité/réaction au feu	CEI 60332-1-2
Conformité CPR	CPR Euroclasse : Cca-s1,d2,a1
Conformité ISO/IEC	IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %
Conformité CENELEC	EN 50290-2-20
Normes européennes sans halogène	Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3
Conformité aux directives européennes	Marquage CE UE
Conformité à la réglementation du Royaume-Uni	Marquage UKCA

Notes sur le produit

Notes	Les caractéristiques d'isolation de Datalene« incluent une faible constante diélectrique et un facteur de dissipation pour une gestion des données à grande vitesse et à faible distorsion. Les propriétés physiques comprennent une bonne résistance à l'écrasement et un poids léger.
