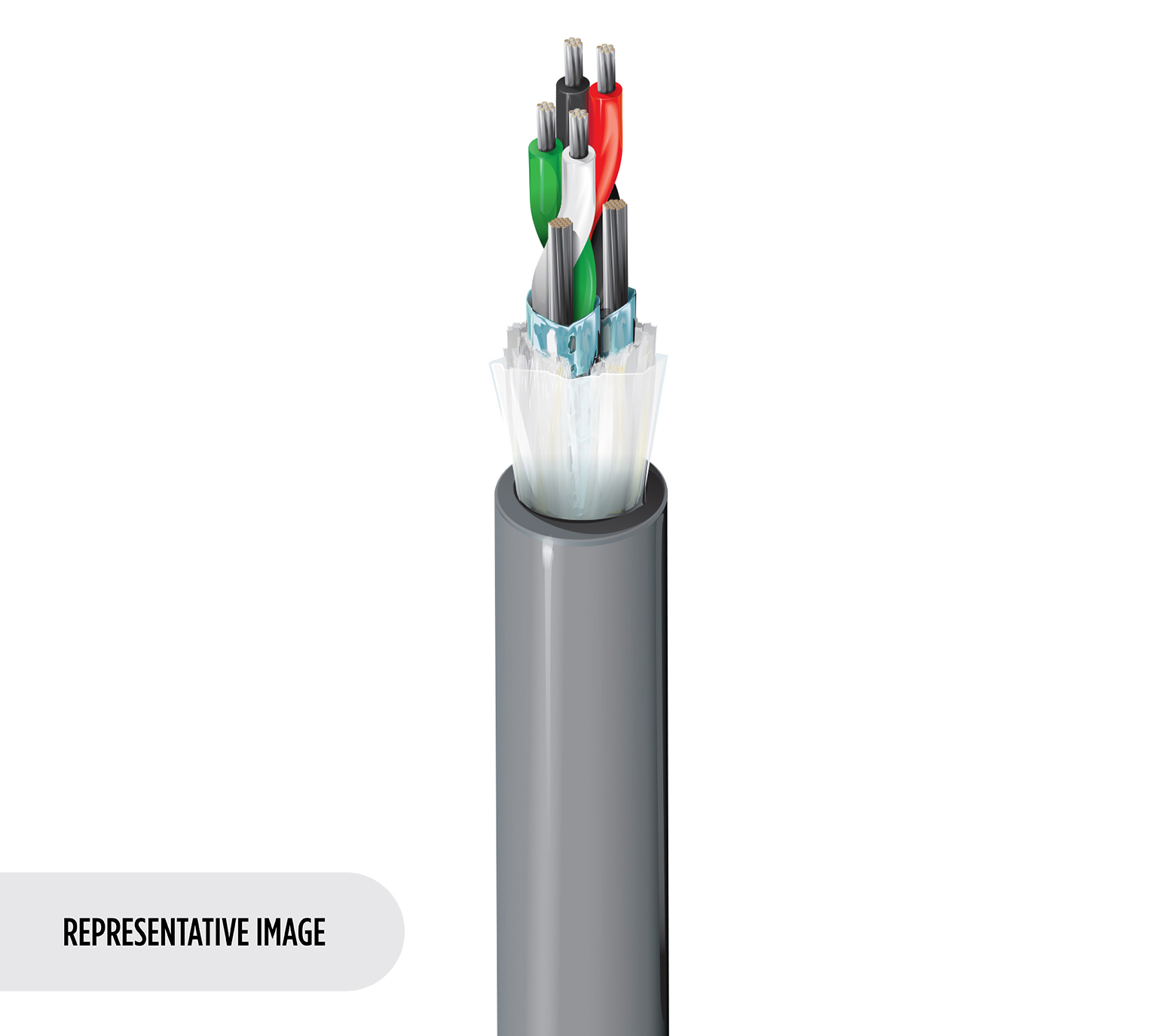

Câble à paires multiples 9729NH

Câble audio numérique EIA RS-232/422 pour ordinateur, conducteurs en cuivre étamé toronnés 24 AWG (7x32), isolation Datalene®, 2 paires torsadées chacune blindée individuellement Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 24 AWG pour chaque paire, gaine LSZH.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	RS-422 applications ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio numérique ; câblage de panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	2	24 AWG	7x32	TC - Tinned Copper

isolation

Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
PE - Polyethylene (Foam)	0.019 in (0.48 mm)	0.061 in (1.5 mm)	Black & Red, Black & White

Blindage interne

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.048 in (1.2 mm)	0.3 in (7.6 mm)

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
78.7 Ohm/km	3.23 Ohm/1000ft (10.6 Ohm/km)	41 pF/m (12 pF/ft)	76.1 pF/m (23.2 pF/ft)	100 Ohm	0.23 µH/ft (0.75 µH/m)	76%	1 Amps per Conductor at 25ºC

Haute fréquence (nominale/typique)

Frequency	Nom. Insertion Loss (Attenuation)
0.384 MHz	4.63 dB/100m
0.7056 MHz	5.35 dB/100m
0.768 MHz	5.91 dB/100m
1.024 MHz	6.5 dB/100m
1.4112 MHz	6.89 dB/100m
1.536 MHz	9.15 dB/100m
2.048 MHz	9.51 dB/100m
2.8224 MHz	13.16 dB/100m
3.072 MHz	1.35 dB/100m
4.096 MHz	1.57 dB/100m
5.6448 MHz	1.78 dB/100m
6.144 MHz	1.84 dB/100m
8.192 MHz	2.13 dB/100m
11.2896 MHz	2.45 dB/100ft
12.288 MHz	2.57 dB/100ft
24.576 MHz	3.57 dB/100ft

Voltage

Voltage Rating
300 V

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-45°C To +80°C	-15°C To +80°C	-45°C To +80°C

Rayon de courbure

Installation Min.
79 mm

Tension de traction maximum	5.0 kg (11 livres)
Poids câble en vrac	33 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur - Euroclass Dca, intérieur, non-Halogéné, résistance à la lumière
Inflammabilité/réaction au feu	CEI 60332-1-2, CEI 60332-3-24
Conformité CPR	CPR Euroclass: Dca-s1,d1,a1 ; Classe CPR UKCA : Dca-s1,d1,a1
Conformité ISO/IEC	IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %
Conformité CENELEC	EN 50290-2-20
Normes européennes sans halogène	Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3
Conformité aux directives européennes	Marquage CE UE
Conformité à la réglementation du Royaume-Uni	Marquage UKCA

Notes sur le produit

Notes	Les caractéristiques d'isolation de Datalene« incluent une faible constante diélectrique et un facteur de dissipation pour une gestion des données à grande vitesse et à faible distorsion. Les propriétés physiques comprennent une bonne résistance à l'écrasement et un poids léger.

Historique

Mise à jour et révision	Numéro de révision : 0.398 Date de révision : 07-09-2025

Information

Mise à jour et révision	Numéro de révision : 0.398 Date de révision : 07-09-2025

Report An Error

Références des pièces

Article n°	Couleur	Type de présentation	Longueur	EAN
9729NH.00100	Chrome	Bobine	100 m	8719605197238
9729NH.00152	Chrome	Bobine	152 m	8719605022547
9729NH.00305	Chrome	Bobine	305 m	8719605022554
9729NH.00500	Chrome	Bobine	500 m	8719605022561
9729NH.001000	Chrome	Bobine	1,000 m	8719605022530
