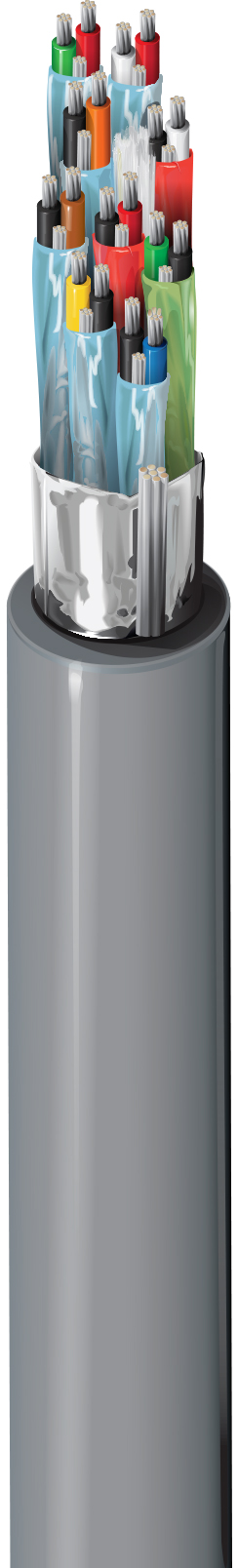

Câble à paires multiples 9732

Câble audio numérique EIA RS-232/422 pour ordinateur, 9 paires, conducteurs en cuivre étamé toronné 24 AWG (7x32), isolation Datalene®, blindage individuel avec Beldfoil® (couverture à 100 %), fil de drainage en cuivre étamé toronné 24 AWG, gaine globale en PVC.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	RS-422 applications ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio numérique ; câblage de panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	9	24 AWG	7x32	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PE - Polyethylene (Foam)	0.019 in (0.48 mm)	0.061 in (1.5 mm)	Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC	each pair

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.048 in (1.2 mm)	0.488 in (12.4 mm)

Diamètre total du câble (nominal)	12,4 mm (0,488) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	24 Ohm/1000ft (79 Ohm/km)	12.5 pF/ft (41.0 pF/m)	23.2 pF/ft (76.1 pF/m)	100 Ohm	0.23 µH/ft (0.75 µH/m)	76%	1.9 Amps per Conductor at 25ºC

Haute fréquence (nominale/typique)

Frequency	Nom. Insertion Loss (Attenuation) [dB/100ft]
0.384 MHz	0.74
0.7056 MHz	0.87
0.768 MHz	0.88
1.024 MHz	0.94
1.4112 MHz	1.01
1.536 MHz	1.03
2.048 MHz	1.13
2.8224 MHz	1.29
3.072 MHz	1.35
4.096 MHz	1.57
5.6448 MHz	1.78
6.144 MHz	1.84
8.192 MHz	2.13
11.2896 MHz	2.45
12.288 MHz	2.57
24.576 MHz	3.57

Voltage

UL Voltage Rating
300 V (CM), 300 V (UL AWM 2493)

Caractéristiques mécaniques

Température

UL Temperature	Operating
60°C (UL AWM 2493)	-20°C to +80°C

Rayon de courbure

Stationary Min.	Installation Min.
4.9 in (120 mm)	4.9 in (120 mm)

Tension de traction maximum	68 kg (150 livres)
Poids câble en vrac	99 lb/1000 pi (150 kg/km)

Normes et conformité

Environnement compatible	Intérieur
Inflammabilité/réaction au feu	Charge UL1685 UL, IEC 60332-1-2
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 800, CM
Conformité AWM	AWM 2493
Conformité CEC / C(UL)	CM
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Numéro du plénum	89732

Notes sur le produit

Notes	Les caractéristiques d'isolation de Datalene® incluent une faible constante diélectrique et un facteur de dissipation pour une gestion des données à grande vitesse et à faible distorsion. Les propriétés physiques comprennent une bonne résistance à l'écrasement et un poids léger.
