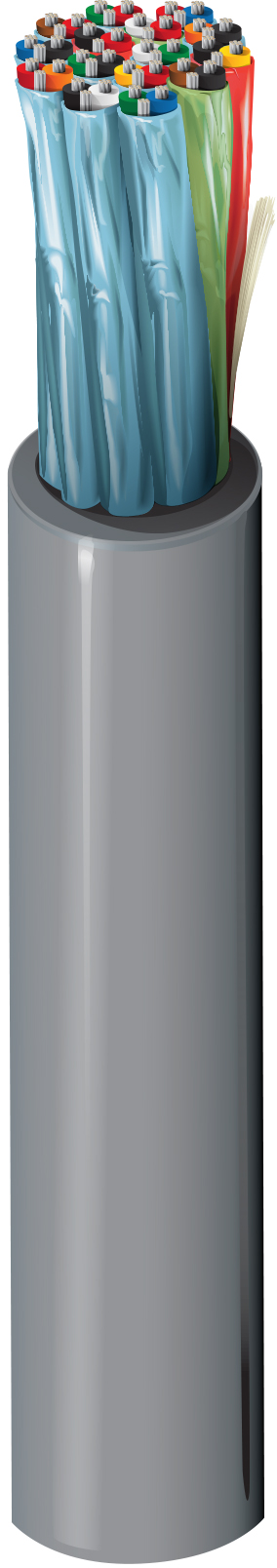

Câble à paires multiples 9769

Câble audio et de contrôle pour instruments, 17 paires, conducteur en cuivre étamé toronné 22 AWG (7x30), isolation en polypropylène, paires blindées individuellement avec Beldfoil® (couverture à 100 %), gaine globale en PVC et fil de drainage en cuivre étamé toronné 22 AWG. &

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; commande numérique basse tension (24 V, …) ; audio de niveau ligne ; communication informatique ; câblage du panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	17	22 AWG	7x30	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PP - Polypropylene	0.0105 in (0.267 mm)	0.050 in (1.3 mm)	Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow, Red & Brown, Red & Orange, Green & White, Green & Blue, Green & Yellow, Green & Brown

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	22 AWG (7x30) TC	Each pair

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.052 in (1.3 mm)	0.577 in (14.7 mm)

Diamètre total du câble (nominal)	14,7 mm (0,577) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	18.2 Ohm/1000ft	12.4 Ohm/1000ft (40.7 Ohm/km)	30 pF/ft (98 pF/m)	55 pF/ft (180 pF/m)	50 Ohm	1.4 ns/ft	0.18 µH/ft (0.59 µH/m)	66%	1.4 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V (CM), 30 V (AWM 2919)

Caractéristiques mécaniques

Température

UL Temperature	Operating
80°C	-20°C to +80°C

Rayon de courbure

Stationary Min.	Installation Min.
5.7 in (140 mm)	5.7 in (140 mm)

Tension de traction maximum	210 kg (464 livres)
Poids câble en vrac	188 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur
Inflammabilité/réaction au feu	Charge UL 1685 FT4
Conformité NEC / UL	Article 800, CM
Conformité AWM	AWM 2919
Conformité CEC / C(UL)	CM
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
