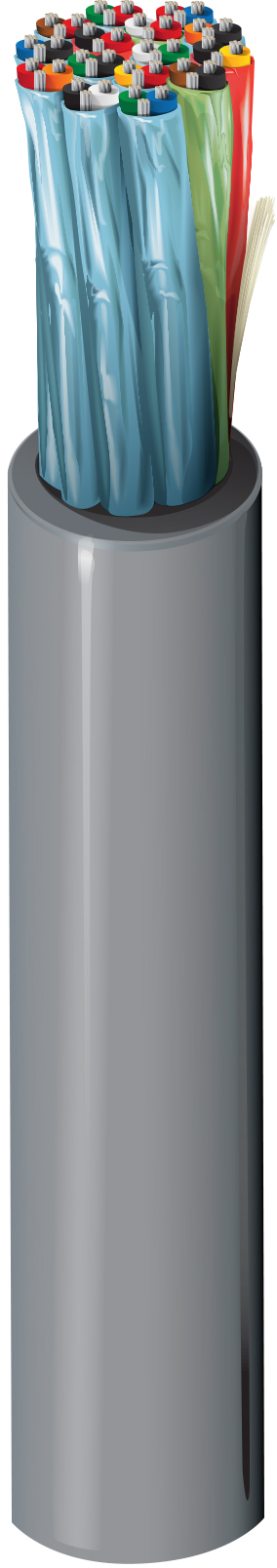

Câble à paires multiples 9777

Audio, Contrôle & Câble d'instrument, conducteurs en cuivre étamé toronné 18 AWG (19x30), isolation en polypropylène, 15 paires torsadées, blindées individuellement avec Beldfoil® (couverture à 100 %), fil de drain en cuivre étamé toronné 20 AWG, gaine en PVC.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; Commande numérique basse tension (24 V, 24 V) ; Audio niveau ligne ; communication informatique ; câblage de panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	15	18 AWG	19x30	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PP - Polypropylene	0.019 in (0.48 mm)	0.082 in (2.1 mm)	Black & Red, Black & White, Black & Green, Black & Blue, Black & Yellow, Black & Brown, Black & Orange, Red & White, Red & Green, Red & Blue, Red & Yellow, Red & Brown, Red & Orange, Green & White, Green & Blue

Blindage interne

Element	Shield Type	Material	Coverage	Drainwire Type	Notes
Pair(s)	Tape	Bi-Laminate (Alum+Poly)	100%	20 AWG (7x28) TC	each pair

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.052 in (1.3 mm)	0.819 in (20.8 mm)

Diamètre total du câble (nominal)	20,8 mm (0,819) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Inner Shield DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	7.2 Ohm/1000ft	8.3 Ohm/1000ft (27 Ohm/km)	30 pF/ft (98 pF/m)	55 pF/ft (180 pF/m)	50 Ohm	1.4 ns/ft	0.18 µH/ft (0.59 µH/m)	66%	2.7 Amps per Conductor at 25ºC

Voltage

UL Voltage Rating
300 V (CM), 30 V (AWM 2929)

Caractéristiques mécaniques

Température

UL Temperature	Operating
80°C	-20°C to +80°C

Rayon de courbure

Stationary Min.	Installation Min.
8.2 in (210 mm)	8.2 in (210 mm)

Tension de traction maximum	420 kg (930 livres)
Poids câble en vrac	350 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur
Inflammabilité/réaction au feu	Charge UL 1685 FT4
Conformité NEC / UL	Article 800, CM
Conformité AWM	AWM 2919
Conformité CEC / C(UL)	CM
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
