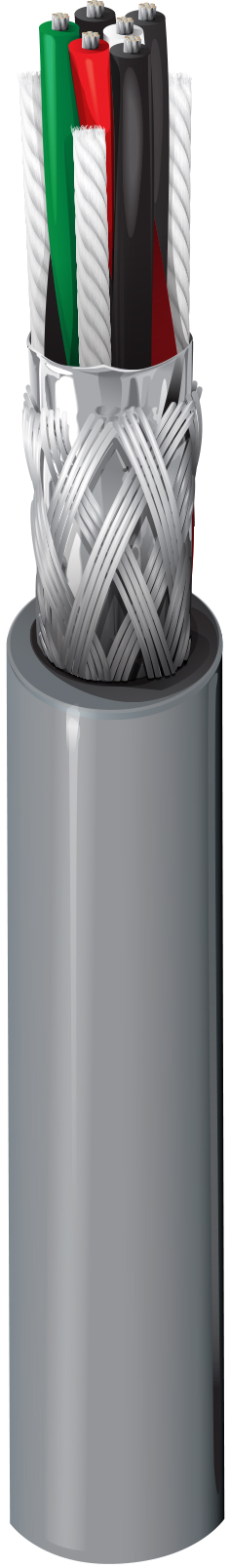

Câble à paires multiples 9805

Câble informatique EIA RS-232/422, 3 paires, conducteurs en cuivre étamé toronnés 28 AWG (7x36), isolation en polypropylène, blindage global Beldfoil® (couverture à 100 %) + tresse en cuivre étamé (couverture à 90 %), fil de drain en cuivre étamé toronné 28 AWG, gaine en PVC.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	RS-232 applications à distance étendue ; RS-422 applications ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage de panneau

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	3	28 AWG	7x36	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PP - Polypropylene	0.009 in (0.23 mm)	0.033 in (0.84 mm)	Black & Red, Black & White, Black & Green

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	28 AWG (7x36) TC
Braid	Tinned Copper (TC)	95%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
PVC - Polyvinyl Chloride	0.035 in (0.89 mm)	0.222 in (5.64 mm)

Diamètre total du câble (nominal)	5,64 mm (0,222) po

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Nom. Velocity of Prop.	Max. Current
Pair(s)	73.5 Ohm/1000ft	16.5 pF/ft (54.1 pF/m)	27.5 pF/ft (90.2 pF/m)	100 Ohm	1.4 ns/ft	0.19 µH/ft (0.62 µH/m)	66%	0.9 Amps per Conductor at 25ºC

Blindage extérieur nominal DCR@Cond DCR1-cnv	5,7 Ohm/1000 pieds (19 Ohm/km)

Voltage

UL Voltage Rating
30 V

Caractéristiques mécaniques

Température

UL Temperature	Operating
60°C	-30°C to +60°C

Rayon de courbure

Stationary Min.	Installation Min.
2.2 in (56 mm)	2.2 in (56 mm)

Tension de traction maximum	20 kg (44 livres)
Poids câble en vrac	31 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur
Inflammabilité/réaction au feu	UL 1685 charge FT4, IEC 60332-1-2
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 725, CL2
Conformité AWM	AWM 2960
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
