Numéro de produit: 9841

RS485, 1 Pr #24 Str TC, PE Ins, OS+TC Brd, PVC Jkt, CM

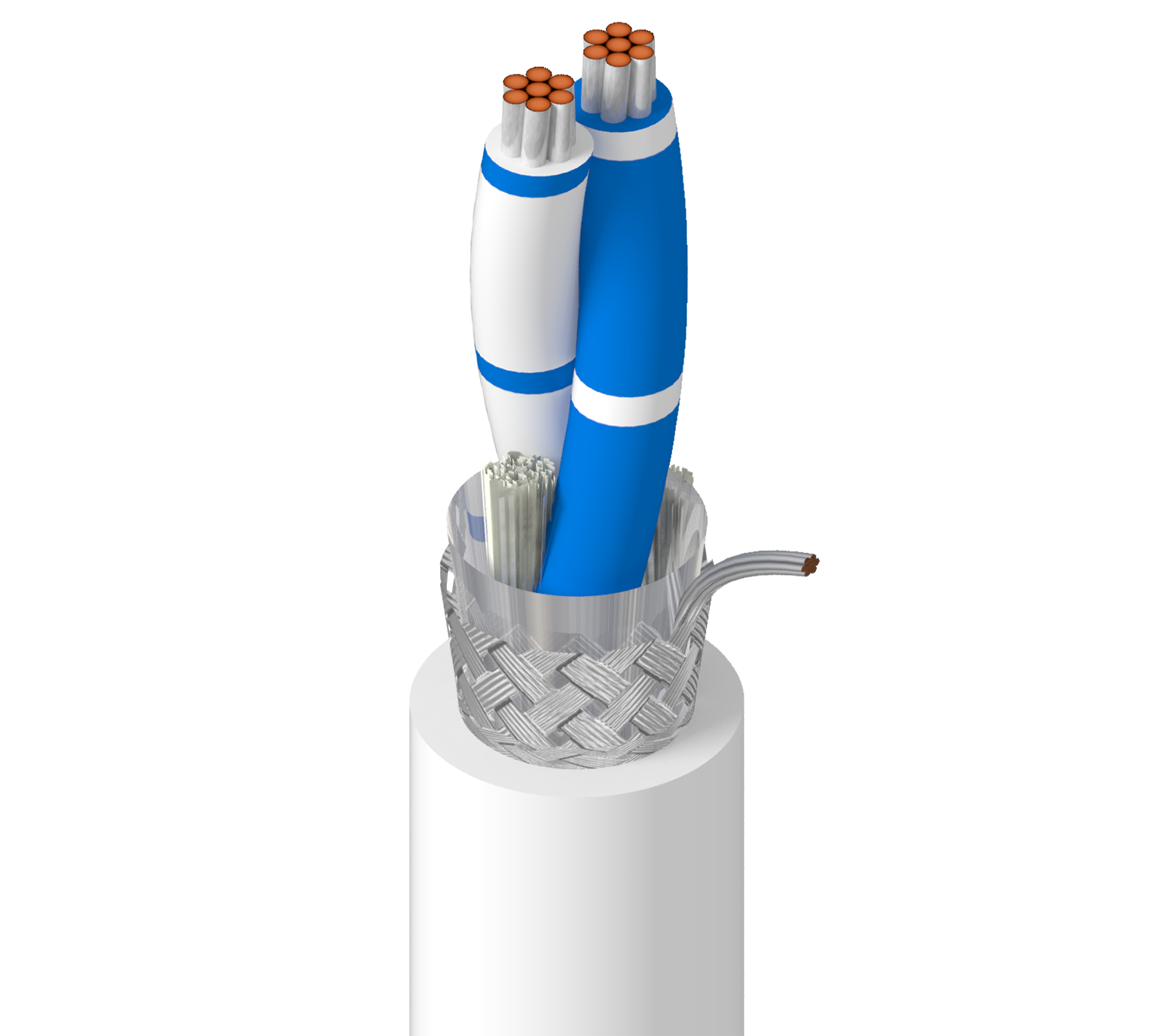

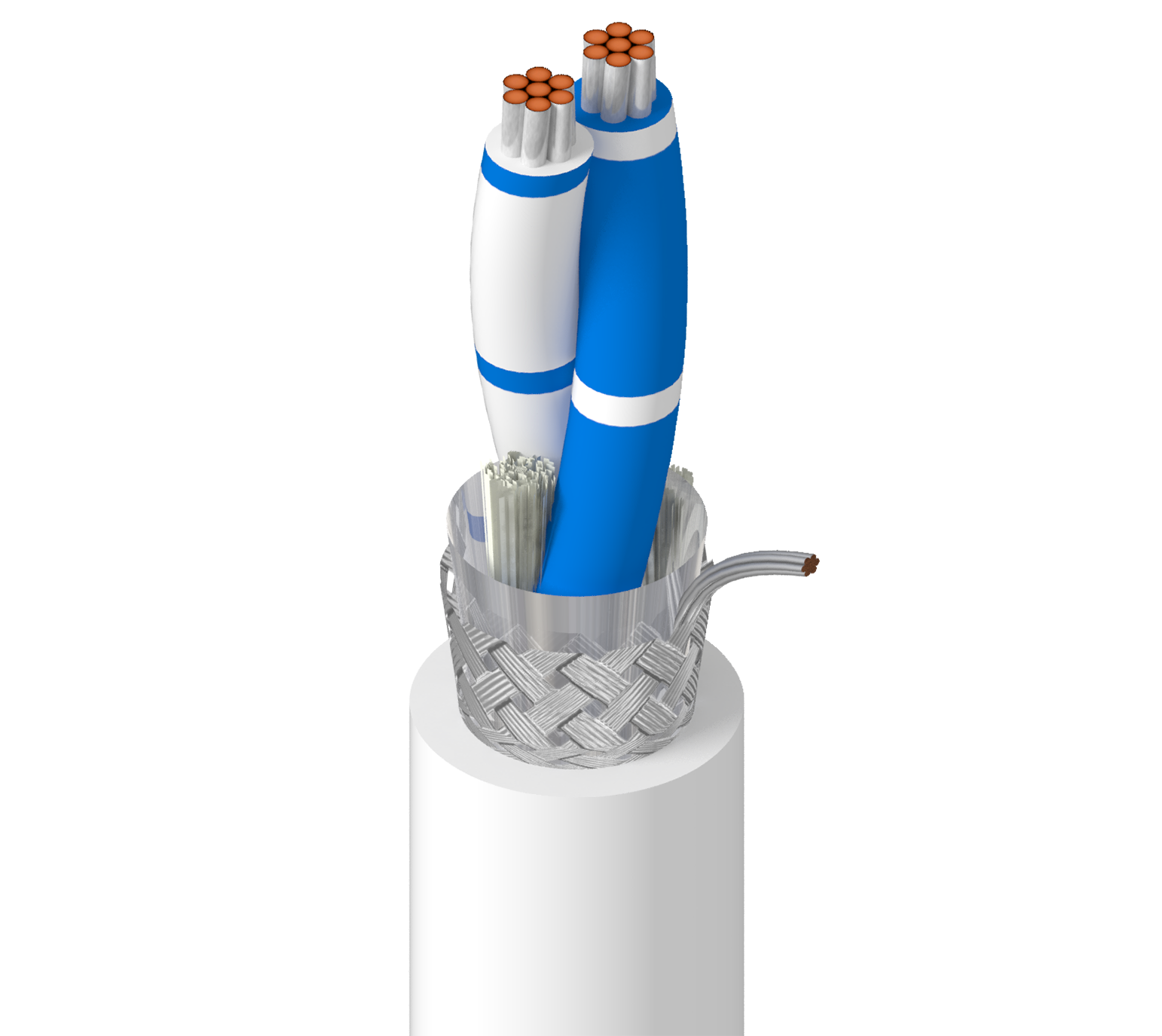

RS-485, 1 paire 24 AWG (7 x 32) en cuivre étamé, isolation PE, blindage global Beldfoil® + tresse en cuivre étamé (90 %), gaine extérieure en PVC, CM

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9841
  • 9841
1 de 1

Spécifications

Expand All

Applications recommandées

RS-485, POS ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage de panneau ; communication série (norme RS-485) comprenant des PLC, des VFD, des IHM, des moteurs, des RTU, des SCADA, etc. dans des environnements bruyants sur de longues distances, etc.

Conducteur

Element No. of Elements Size Stranding Material
Pair(s) 1 24 AWG 7x32 TC - Tinned Copper

isolation

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PE - Polyethylene 0.023 in (0.58 mm) 0.068 in (1.7 mm) White/Blue Stripe & Blue/White Stripe

Blindage extérieur

Shield Type Material Coverage Drainwire Type
Tape Bi-Laminate (Alum+Poly) 100% 24 AWG (7x32) TC
Braid Tinned Copper (TC) 90%

Gaine extérieure

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.035 in (0.89 mm) 0.232 in (5.89 mm)

Notes du tableau de la gaine extérieure1

Diamètre extérieur de la gaine +/- 0,020

Diamètre total du câble (nominal)

5,89 mm (0,232) po

Électricité

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Velocity of Prop. Max. Current
Pair(s) 24 Ohm/1000ft 12.8 pF/ft (42.0 pF/m) 23 pF/ft (75 pF/m) 120 Ohm 1.6 ns/ft 66% 2.1 Amps per Conductor at 25ºC (10°C Temperature Rise)

Blindage extérieur nominal DCR@Cond DCR1-cnv

3,4 Ohm/1000 pieds (11 Ohm/km)

Haute fréquence (nominale/typique)

Element Frequency [MHz] Nom. Insertion Loss (Attenuation)
Pair(s) 1 0.6 dB/100ft

Voltage

UL Voltage Rating
300 V (CM), 30 V (UL AWM 2919)

Température

UL Temperature Operating
80°C -30°C to +80°C

Rayon de courbure

Stationary Min. Installation Min.
2.5 in (64 mm) 2.5 in (64 mm)

Tension de traction maximum

32.8 kg (72.3 livres)

Poids câble en vrac

36 lb/1000 pi

Environnement compatible

Intérieur

Inflammabilité/réaction au feu

UL 1685 charge UL, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CM

Conformité AWM

AWM 2919

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Autre(s) norme(s) de conformité

DMX-512

Numéro du plénum

82841, 89841

Numéro non-plénum

9841ZH

Mise à jour et révision

Numéro de révision : 0.690 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.690 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC/EAN Note de bas de page
9841.0030 Chrome Bobine 30 m 8719605022745
9841 060100 Chrome Bobine 100 pi 612825259442
9841.019999 Chrome Bobine 151 m 8719605022806
9841.01152 Chrome Bobine 152 m 8719605022769
9841.01305 Chrome Bobine 305 m 8719605022790
9841 060500 Chrome Bobine 500 pi 612825259473 C
9841 0601000 Chrome Bobine 1,000 pi 612825259459 C
9841.011000 Chrome Bobine 1,000 m 8719605022752
9841.011525 Chrome Bobine 1,525 m 8719605022776
9841.012000 Chrome Bobine 2,000 m 8719605022783
9841 0605000 Chrome Bobine 5,000 pi 612825259480
9841 06010000 Chrome Bobine 10,000 pi 612825259466 C
9841.03305 Violet Bobine 305 m 8719605022837
9841.031000 Violet Bobine 1,000 m 8719605022820
9841.02305 Jaune Bobine 305 m 8719605022813
