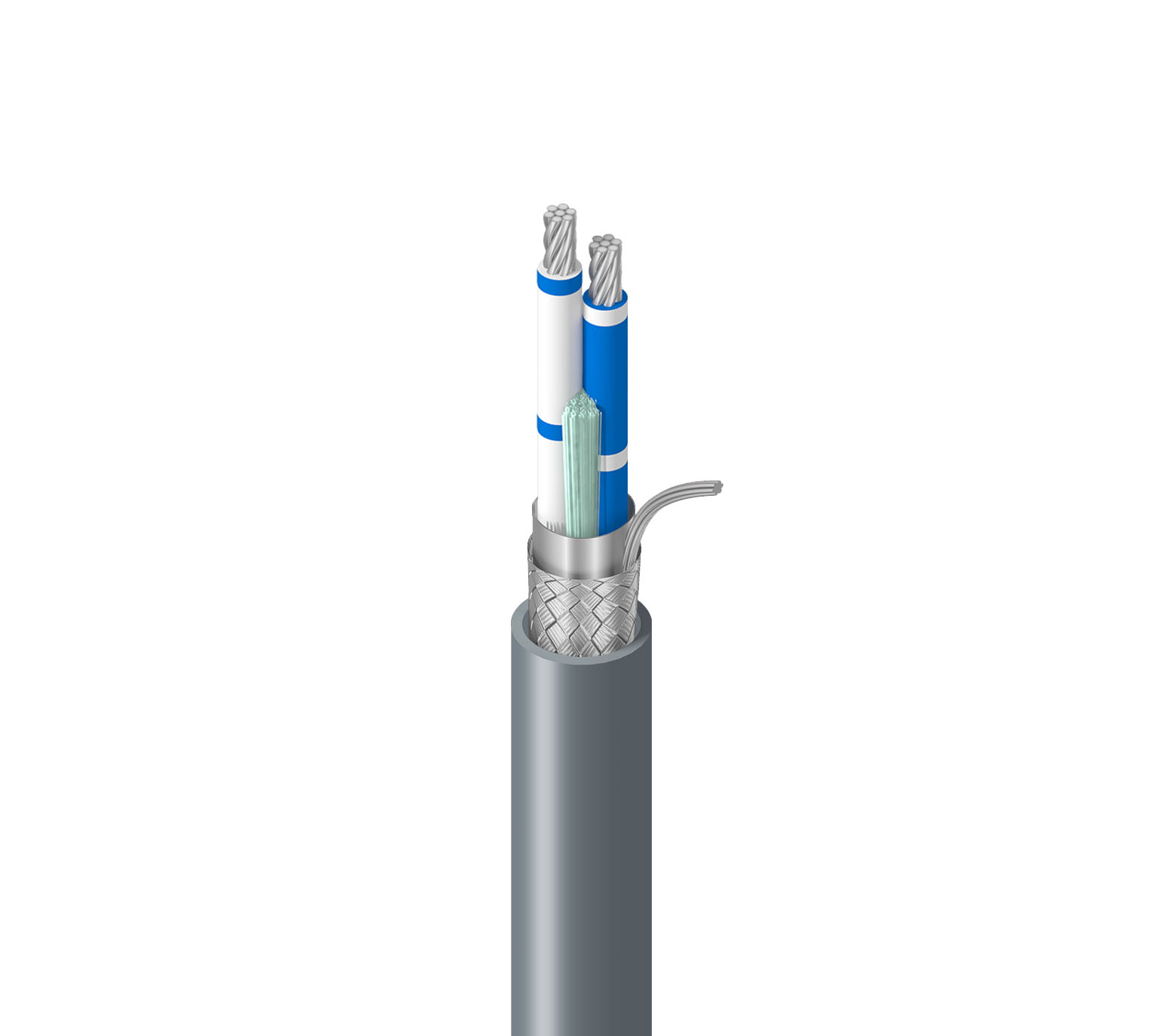

Câble à paires multiples 9841NH

RS-485, 1 paire, conducteurs en cuivre étamé toronnés 24 AWG (7 x 32), isolation en polyéthylène, paires torsadées, blindage tressé en cuivre étamé Beldfoil® (couverture à 100 %) + (couverture à 90 %), fil de drain en cuivre étamé toronné 24 AWG, gaine LSZH, CPR Dca

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	RS-485, POS ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage de panneau ; communication série (norme RS-485) comprenant des PLC, des VFD, des IHM, des moteurs, des RTU, des SCADA, etc. dans des environnements bruyants sur de longues distances, etc.

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	1	24 AWG	7x32	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PE - Polyethylene	0.56 mm (0.022 in)	1.73 mm (0.0681 in)	White/Blue & Blue/White

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Braid	Tinned Copper (TC)	90%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.9 mm (0.035 in)	6.10 mm (0.240 in)

Diamètre total du câble (nominal)	6,10 mm (0,240 po)

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Delay	Nom. Velocity of Prop.	Max. Current
Pair(s)	78.7 Ohm/km (24.0 Ohm/1000ft)	42 pF/m (13 pF/ft)	75.5 pF/m (23.0 pF/ft)	120 Ohm	5.2 ns/m	66%	2.1 Amps per Conductor

Blindage extérieur nominal DCR@Cond DCR1-cnv	11,0 Ohm/km (3,35 Ohm/1000 pieds)

Haute fréquence (nominale/typique)

Element	Frequency [MHz]	Nom. Insertion Loss (Attenuation)
Pair(s)	1	1.97 dB/100m

Voltage

Voltage Rating
300 V

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-45°C To +80°C	-15°C To +80°C	-45°C To +80°C

Rayon de courbure

Stationary Min.	Installation Min.
30 mm (1.2 in)	61 mm (2.4 in)

Tension de traction maximum	328 N (73.7 lbf)
Poids câble en vrac	52 kg/km (35 lb/1000 pi)

Normes et conformité

Environnement compatible	Intérieur - Euroclass Dca, intérieur, non-Halogéné, résistance à la lumière, résistance aux hydrocarbures
Inflammabilité/réaction au feu	CEI 60332-3-22, CEI 60332-3-24
Conformité CPR	CPR Euroclasse : Dca-s2,d1,a1
Conformité ISO/IEC	IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %
Conformité CENELEC	EN 50290-2-20
Normes européennes sans halogène	Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3
Conformité aux directives européennes	Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Autre(s) norme(s) de conformité	DMX-512

Historique

Mise à jour et révision	Numéro de révision : 0.823 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Information

Mise à jour et révision	Numéro de révision : 0.823 Date de révision : 07-09-2025
Note de bas de page	C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n°	Couleur	Type de présentation	Longueur	UPC/EAN	Note de bas de page
9841NH.00152	Chrome	Bobine	152 m	8719605022929
9841NH.00305	Chrome	Bobine	305 m	8719605022936
9841NH.00500	Chrome	Bobine	500 m	8719605022943
9841NH 0601000	Chrome	Bobine	1,000 pi	612825259497	C
9841NH 0601000	Chrome	Bobine	1,000 pi	612825259497	C
9841NH.001000	Chrome	Bobine	1,000 m	8719605022912
