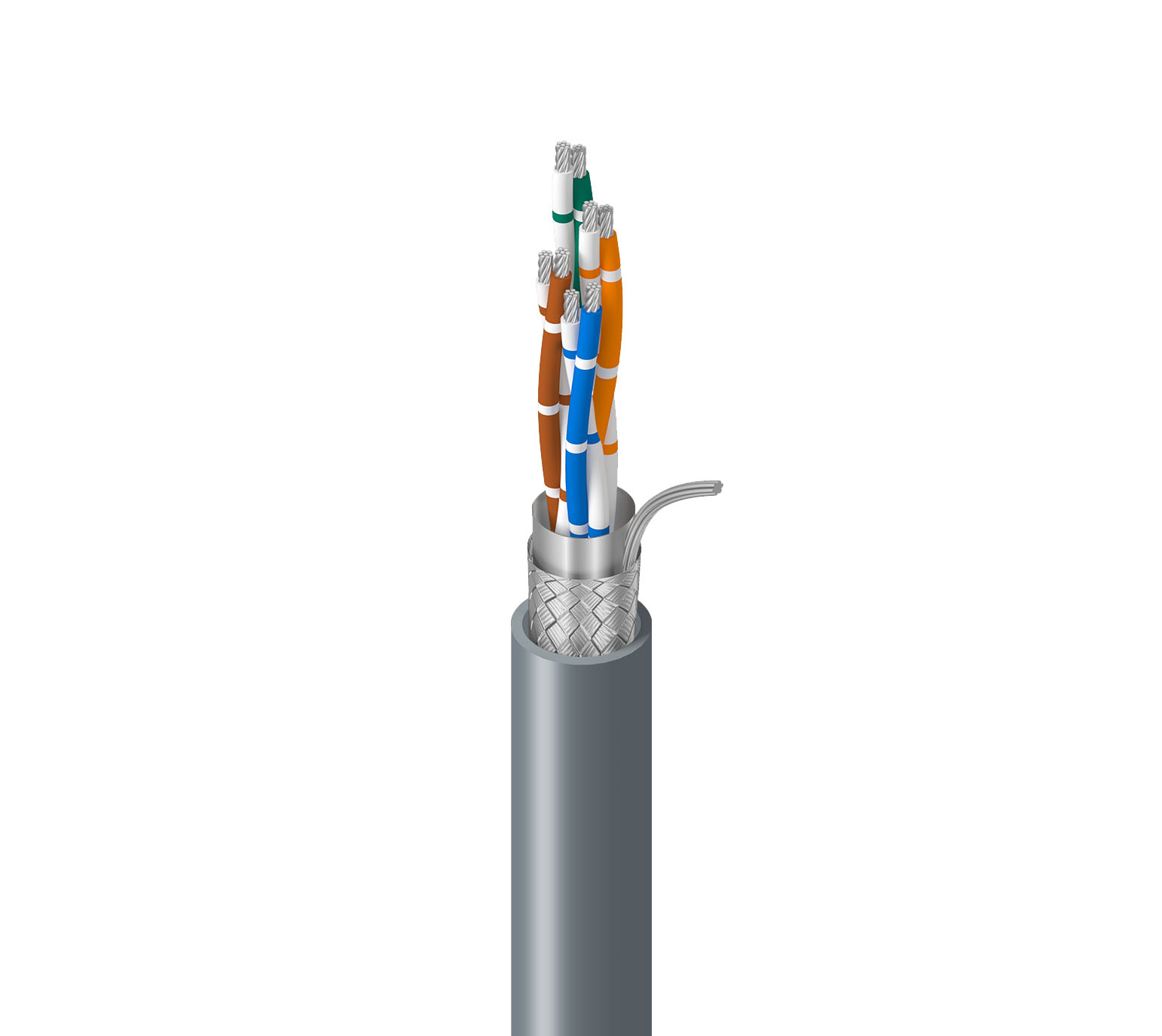

Câble à paires multiples 9844LW

RS-485, 4 paires, conducteurs en cuivre étamé toronnés 24 AWG (7 x 32), isolation en polyéthylène, paires torsadées, blindage global Beldfoil® (couverture à 100 %) + tresse en cuivre étamé (couverture à 90 %), fil de drain en cuivre étamé toronné 24 AWG, gaine LSZH, résistance aux flammes IEC 60332-1-2, CPR Cca

Disponibilité:

Mondial
Statut:

Capacité

Citer

Spécifications
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	RS-485, POS ; communications informatiques ; signaux analogiques basse tension (4-20 mA, 0-10 V, ...) ; contrôle numérique basse tension (24 V, …) ; audio de niveau ligne ; câblage de panneau ; communication série (norme RS-485) comprenant des PLC, des VFD, des IHM, des moteurs, des RTU, des SCADA, etc. dans des environnements bruyants sur de longues distances, etc.

Détails de la construction

Conducteur

Element	No. of Elements	Size	Stranding	Material
Pair(s)	4	24 AWG	7x32	TC - Tinned Copper

isolation

Element	Material	Nom. Thickness	Nom. Insulation Diameter	Color Code
Pair(s)	PE - Polyethylene	0.56 mm (0.022 in)	1.73 mm (0.0681 in)	White/Blue & Blue/White, White/Orange & Orange/White, White/Green & Green/White, White/Brown & Brown/White

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC
Braid	Tinned Copper (TC)	90%

Gaine extérieure

Material	Nom. Thickness	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	0.9 mm (0.035 in)	9.9 mm (0.39 in)

Diamètre total du câble (nominal)	9,90 mm (0,390 po)

Caractéristiques électriques

Électricité

Element	Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Other (Conds + Shield)	Nom. Characteristic Impedence	Nom. Velocity of Prop.	Max. Current
Pair(s)	78.7 Ohm/km (24.0 Ohm/1000ft)	42 pF/m (13 pF/ft)	75.5 pF/m	120 Ohm	66%	1.54 Amps per Conductor

Blindage extérieur nominal DCR@Cond DCR1-cnv	6,9 Ohm/km (2,1 Ohm/1000 pieds)

Haute fréquence (nominale/typique)

Element	Frequency [MHz]	Nom. Insertion Loss (Attenuation)
Pair(s)	1	1.97 dB/100m (0.600 dB/100ft)

Voltage

Voltage Rating
300 V

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-45°C To +80°C	-15°C To +80°C	-45°C To +80°C

Rayon de courbure

Stationary Min.	Installation Min.
50 mm (2.0 in)	99 mm (3.9 in)

Tension de traction maximum	500 N (110 lbf)
Poids câble en vrac	112 kg/km (75,3 lb/1 000 pi)

Normes et conformité

Environnement compatible	Intérieur - Euroclass Cca, intérieur, non halogéné, résistance à la lumière du soleil, résistance aux hydrocarbures
Inflammabilité/réaction au feu	CEI 60332-1-2
Conformité CPR	CPR Euroclass: Cca-s1,d1,a1
Conformité ISO/IEC	IEC 61034-2 – Transmittance minimale de la densité de la fumée = 60 %
Conformité CENELEC	EN 50290-2-20
Normes européennes sans halogène	Conformité sans halogène IEC 62821-1 = Oui, IEC 60754-1 - Quantité d'halogène = Zéro, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 2,5 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3
Conformité aux directives européennes	Marque UE CE, Directive UE 2015/863/UE (amendement RoHS 2), Directive UE 2011/65/UE (RoHS 2)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Autre(s) norme(s) de conformité	DMX-512

Notes sur le produit

Notes	Il s’agit d’une spécification de conception technique préliminaire (TDS) qui est sujette à modification tout au long de la phase de prototypage. La quantité commerciale minimale à proposer est de 3 km pour la première commande. Ce produit aura du Chrome comme couleur standard et des longueurs standard de 305 m ou 500 m. Des options supplémentaires pour les couleurs et les mises en place sont disponibles sur demande spéciale. Le délai de production estimé pour la première commande sera similaire au délai de production de 9844NH plus 6 à 7 semaines supplémentaires. Veuillez contacter votre représentant Belden pour confirmation.
