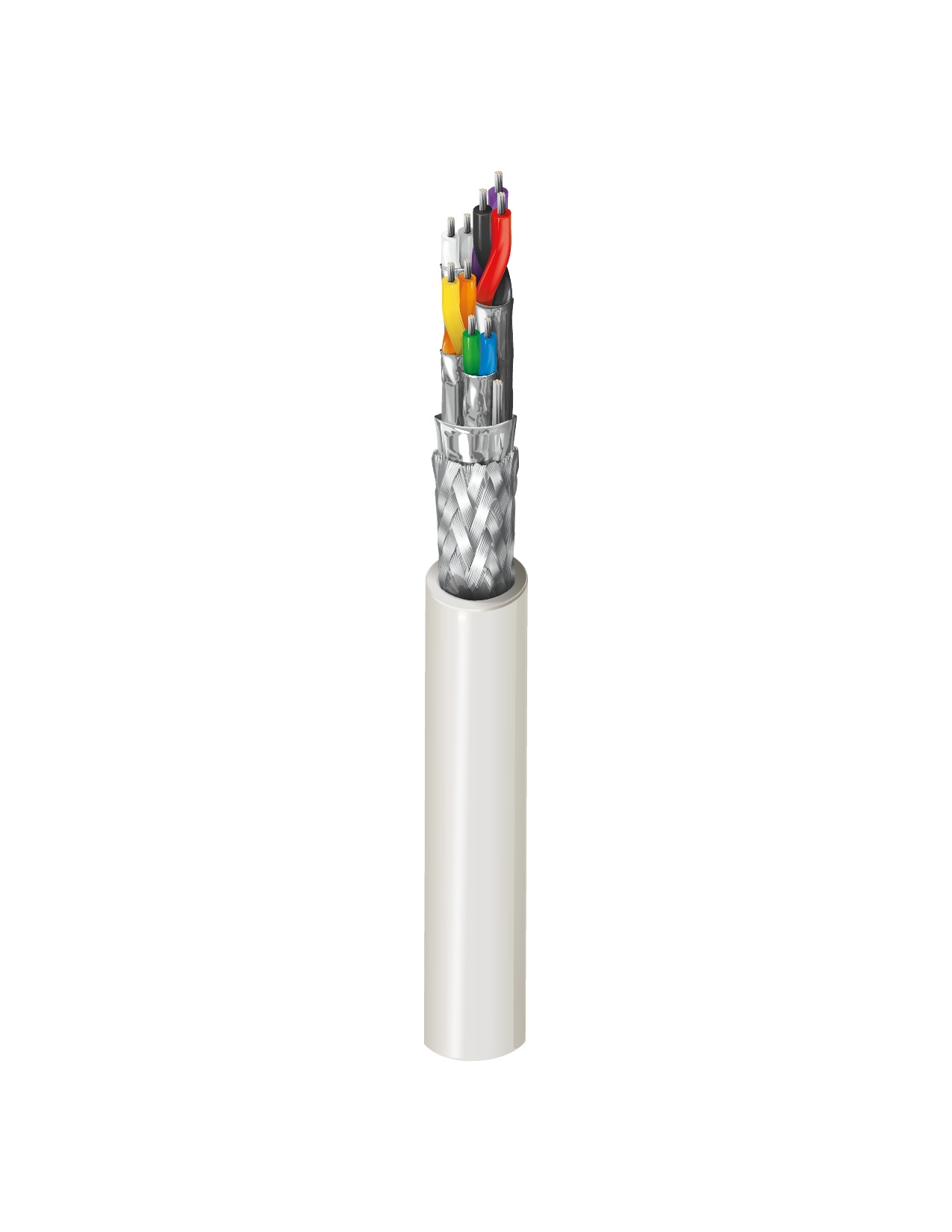

Câble à paires multiples 9898

Émetteur-récepteur Ethernet IEEE 802.3 10BASE5, 3 paires - conducteurs en cuivre étamé toronnés 28 AWG (7x36), 3 conducteurs - conducteurs en cuivre étamé toronnés 24 AWG (7x32), isolation en polypropylène, tous indiv. Blindage Beldfoil®, isolation globale, blindage Duofoil® + tresse en cuivre étamé, gaine PVC.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Câble d'émetteur-récepteur IEEE 802.3

Détails de la construction

Conducteur

Element	Size	Stranding	Material	No. of Pairs
Pair(s)	28 AWG	7x36	TC - Tinned Copper	3
Conductor(s)	24 AWG	7x32	TC - Tinned Copper

isolation

Element	Material	Nom. Insulation Diameter	Color Code
Triad(s)	PP - Polypropylene	0.044 in (1.1 mm)	Gray & White, Yellow & Orange, Blue & Green, Black, Red, & Purple
Conductor(s)	PP - Polypropylene	0.035 in (0.89 mm)	Yellow, Orange, White

Blindage interne

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	24 AWG (7x32) TC
Braid	Tinned Copper (TC)	91%

Gaine extérieure

Separator	Material	Nom. Diameter
Polyester Tape	PVC - Polyvinyl Chloride	0.26 in

Diamètre total du câble (nominal)	0.26 po

Caractéristiques électriques

Électricité

Element	Nom. Characteristic Impedance
Pair(s)	78 Ohm
Conductor(s)

Délai

Max. Delay Skew	Nom. Velocity of Prop.
66 ns/100m	66%

Voltage

UL Voltage Rating
150 V (CL2), 30 V (AWM 2919)

Caractéristiques mécaniques

Température

UL Temperature	Operating
80°C	-20°C to +80°C

Rayon de courbure

Stationary Min.	Installation Min.
2.6 in (66 mm)	2.6 in

Tension de traction maximum	35 kg (78 livres)
Poids câble en vrac	42 lb/1000 pi

Normes et conformité

Environnement compatible	Intérieur
Inflammabilité/réaction au feu	UL1685 UL Charge
Conformité NEC / UL	Article 725, CL2
Conformité AWM	AWM 2919
Conformité IEEE	Norme IEEE 802.3
Conformité aux directives européennes	Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
