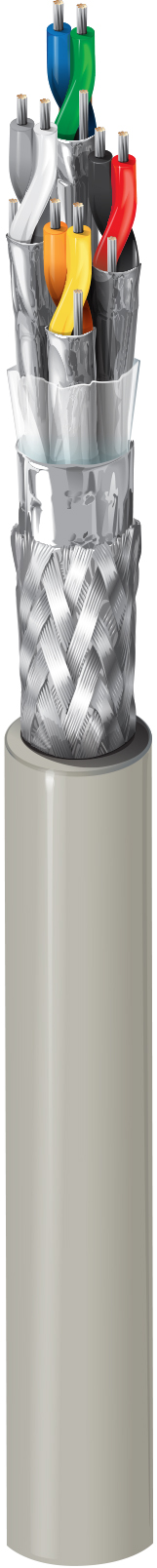

Câble à paires multiples 9901

Émetteur-récepteur Ethernet IEEE 802.3 10BASE5, conducteurs en cuivre étamé toronnés 20 AWG (7x28), isolation Datalene®, paires torsadées, ruban d'isolation global en polyester + Duofoil® + blindage tressé en cuivre étamé (couverture à 95 %), fil de drainage, gaine en PVC gris clair.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Câble d'émetteur-récepteur IEEE 802.3

Détails de la construction

Conducteur

Element	Size	Stranding	Material	No. of Pairs
Pair(s)	20	7x28	TC - Tinned Copper	4

isolation

Material	Nom. Insulation Diameter	Color Code	Notes
PE - Polyethylene (Foam)	0.077 in (2.0 mm)	Gray & White, Yellow & Orange, Blue & Green, Black & Red	HDPE

Blindage interne

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	22 AWG (7x30) TC
Braid	Tinned Copper (TC)	95%

Gaine extérieure

Separator	Material	Nom. Diameter
Polyester Tape	PVC - Polyvinyl Chloride	0.415 in

Caractéristiques électriques

Électricité

Nom. Characteristic Impedance
78 Ohm

Délai

Max. Delay Skew	Nom. Velocity of Prop.
78 ns/100m	78%

Haute fréquence

Max. Insertion Loss (Attenuation) [dB/100m]
6

Voltage

UL Voltage Rating
30 V (AWM 2919), 300 V (CM)

Caractéristiques mécaniques

Température

UL Temperature	Operating
80°C	-20°C To +80°C

Rayon de courbure

Stationary Min.	Installation Min.
4.15 in (105 mm)	4.15 in

Tension de traction maximum	94.3 kg (208 livres)
Poids câble en vrac	97 lb/1000 pi

Normes et conformité

Inflammabilité/réaction au feu	UL1685 UL charge, FT4
Conformité CPR	CPR Euroclass : Eca
Conformité NEC / UL	Article 725, Article 800, CL2, CM
Conformité AWM	AWM 2919
Conformité CEC / C(UL)	CM
Conformité IEEE	Norme IEEE 802.3
Conformité aux directives européennes	Marquage CE UE, Directive UE 2012/19/EU (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Autre(s) norme(s) de conformité	Numéro de référence DEC 17-01320-00
Numéro du plénum	89901
