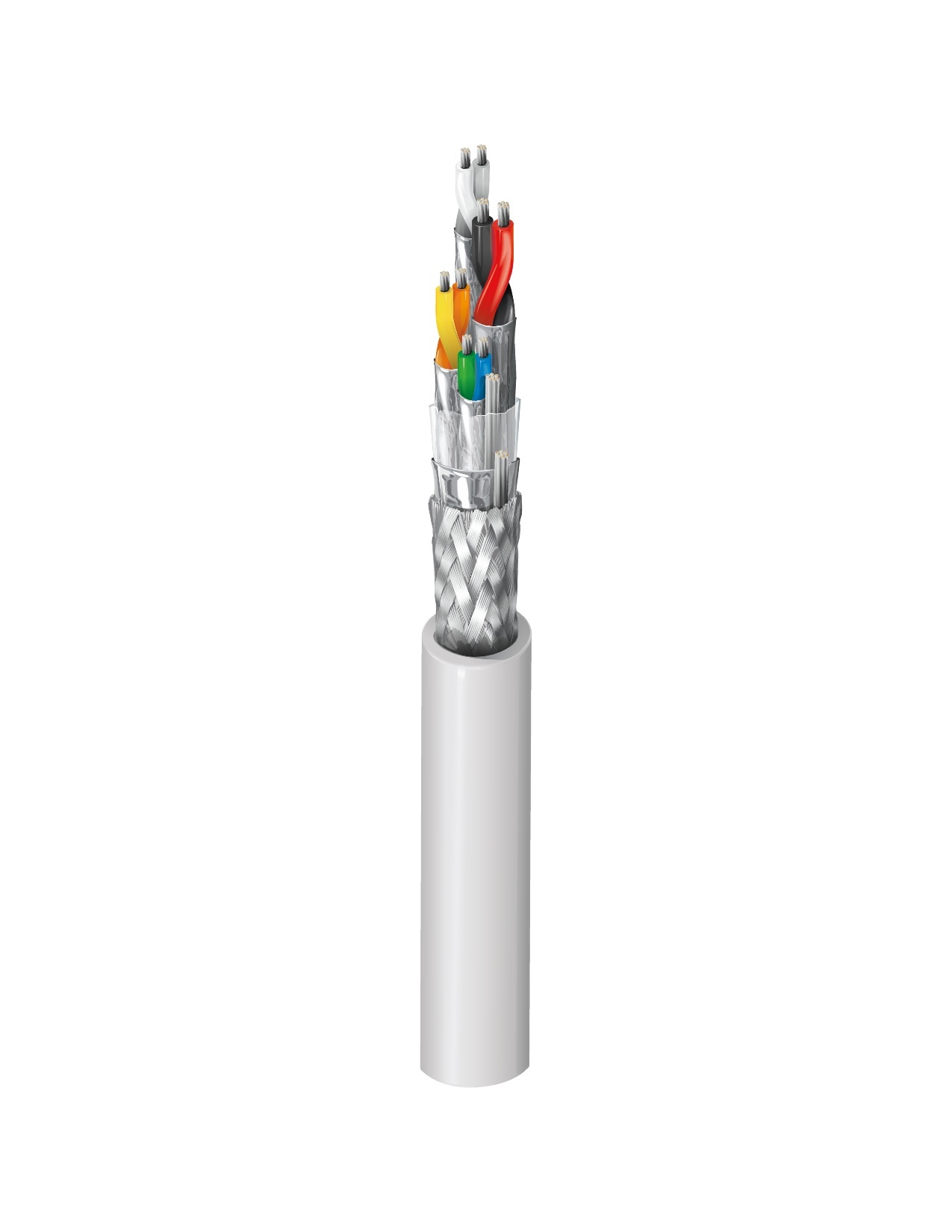

Câble à paires multiples 9903

Émetteur-récepteur Ethernet IEEE 802.3 10BASE5, conducteurs en cuivre étamé toronné 28 et 24 AWG, isolation en polypropylène, paires torsadées #28-3, #24-1, ruban d'isolation global en polyester + Duofoil® + blindage tressé en cuivre étamé (couverture à 92 %), fil de drain, gaine en PVC gris clair.

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Câble d'émetteur-récepteur IEEE 802.3

Détails de la construction

Conducteur

Element	Size	Stranding	Material	No. of Pairs
Pair(s)	28	7x36	TC - Tinned Copper	3
Pair(s)	24	7x32	TC - Tinned Copper	1

isolation

Material	Nom. Insulation Diameter	Color Code
PP - Polypropylene	0.044 in (1.1 mm)	Gray & White, Yellow & Orange, Blue & Green, Black & Red

Blindage interne

Shield Type	Material	Coverage
Tape	Bi-Laminate (Alum+Poly)	100%

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Tri-Laminate (Alum+Poly+Alum)	100%	24 AWG (7x32) TC
Braid	Tinned Copper (TC)	90%

Gaine extérieure

Separator	Material	Nom. Diameter
Polyester Tape	PVC - Polyvinyl Chloride	0.25 in (6.4 mm)

Caractéristiques électriques

Électricité

Element	Nom. Characteristic Impedance
Pair(s)	78 Ohm
Pair(s)

Délai

Max. Delay Skew	Nom. Velocity of Prop.
66 ns/100m	66%

Voltage

UL Voltage Rating
30 V (AWM 2919), 300 V (CMG)

Caractéristiques mécaniques

Température

UL Temperature	Operating
80°C	-20°C To +80°C

Rayon de courbure

Stationary Min.	Installation Min.
2.5 in (64 mm)	2.5 in (64 mm)

Tension de traction maximum	31 kg (68 livres)
Poids câble en vrac	39 lb/1000 pi

Normes et conformité

Inflammabilité/réaction au feu	UL1685 FT4 charge, FT4, IEC 60332-1-2
Conformité CPR	CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca
Conformité NEC / UL	Article 800, CMG
Conformité AWM	AWM 2919
Conformité CEC / C(UL)	CMG
Conformité IEEE	Norme IEEE 802.3
Conformité aux directives européennes	Marquage CE UE, directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/EU (WEEE)
Conformité à la réglementation du Royaume-Uni	Marquage UKCA
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
