Numéro de produit : 9992

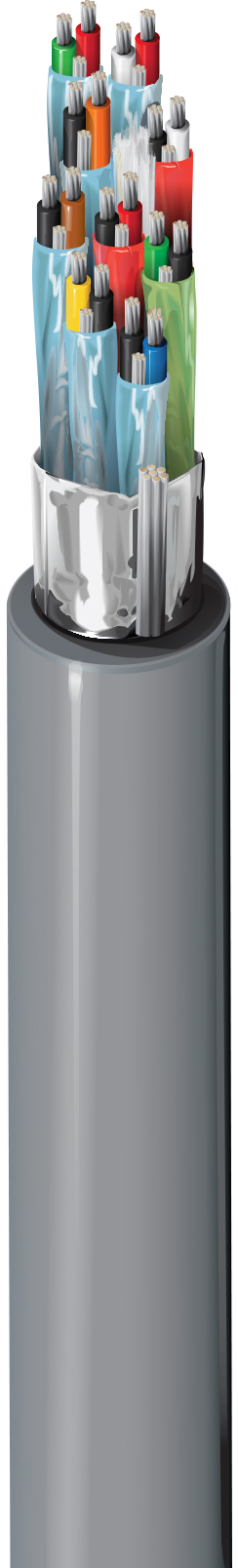

Câble audio, de contrôle et d'instrumentation, n°24-9 paires, PO, feuille d'aluminium individuelle, gaine en PVC, CM

Câble audio, de contrôle et d'instrumentation, conducteurs en cuivre étamé toronné 24 AWG (7x32), isolation en polyéthylène, paires torsadées, blindage individuel avec Beldfoil® (couverture 100 %), Fil de masse en cuivre étamé toronné 24 AWG, gaine en PVC.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
9992
  • 9992
1 sur 1

Spécifications

Signaler une erreur

Applications recommandées

signaux analogiques basse tension (4-20 mA, 0-10 V, ...); commande numérique basse tension (24 V, ...) ; audio de niveau ligne ; communication ordinateur ; câblage de panneau

Conducteur

Élément Nombre d'éléments Taille Câblé Matériel
Paire(s) 9 24 7x32 TC – Cuivre étamé

isolation

Matériel Épaisseur nominale Diamètre de l'isolation nom. Code couleur
PE - Polyéthylène 0,28 mm (0,011 po) 1,2 mm (0,046 po) Noir et rouge, noir et blanc, noir et vert, noir et bleu, noir et jaune, noir et marron, noir et orange, rouge et blanc, rouge et vert, rouge et bleu

Blindage interne

Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 24 AWG (7x32)

Gaine extérieure

Matériel Épaisseur nominale Diamètre nominale
PVC – Chlorure de polyvinyle 0,89 mm (0,035 po) 0,383 po

Électricité

Résistance en courant continu maximum du conducteur Résistance en courant continu nominal blindage interne Capacité nominale conducteur à conducteur Capacité nominale conducteur à autre (conducteurs + blindage) Impédance caractéristique nominale Vitesse de propagation nominale Courant maximum
28,8 Ohm/1000 pi 51,8 Ohm/km (15,8 Ohm/1000 pi) (82 pF/m) (25 pF/pi) (150 pF/m) (47 pF/pi) 60 Ohm 66 % 1.1 Ampères par conducteur à 25 ºC

Voltage

Tension nominale UL
30 V (AWM 2919), 300 V (CM)

Température

Température UL Température de service
80° C -20° C à +80° C

Rayon de courbure

Stationnaire min. Installation min.
3,83 po (97,3 mm) 3,83 po

Tension de traction maximum

47,40 kg (104,5 livres)

Poids câble en vrac

78 livres/1000 pi

Inflammabilité/réaction au feu

UL 1685 UL charge , IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca

Conformité NEC / UL

Article 800, CM

Conformité AWM

AWM 2919

Conformité CEC / C(UL)

CM

Conformité aux directives européennes

Marque CE UE, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE)

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Mise à jour et révision

Numéro de révision : 0.350 Date de révision : 03-02-2025

Mise à jour et révision

Numéro de révision : 0.350 Date de révision : 03-02-2025

Références des pièces

Article n° Couleur UPC Note de bas de page
9992 060100 Chrome 612825267737
9992 0601000 Chrome 612825267744 C
9992 060500 Chrome 612825267751 C
