Numéro de produit: 3074F

DataTray® 120Ω Twinax, 1 Pr #18 Str TC, PP Ins, OS+TC Brd, PVC Jkt, TC, PLTC, ITC, CMG

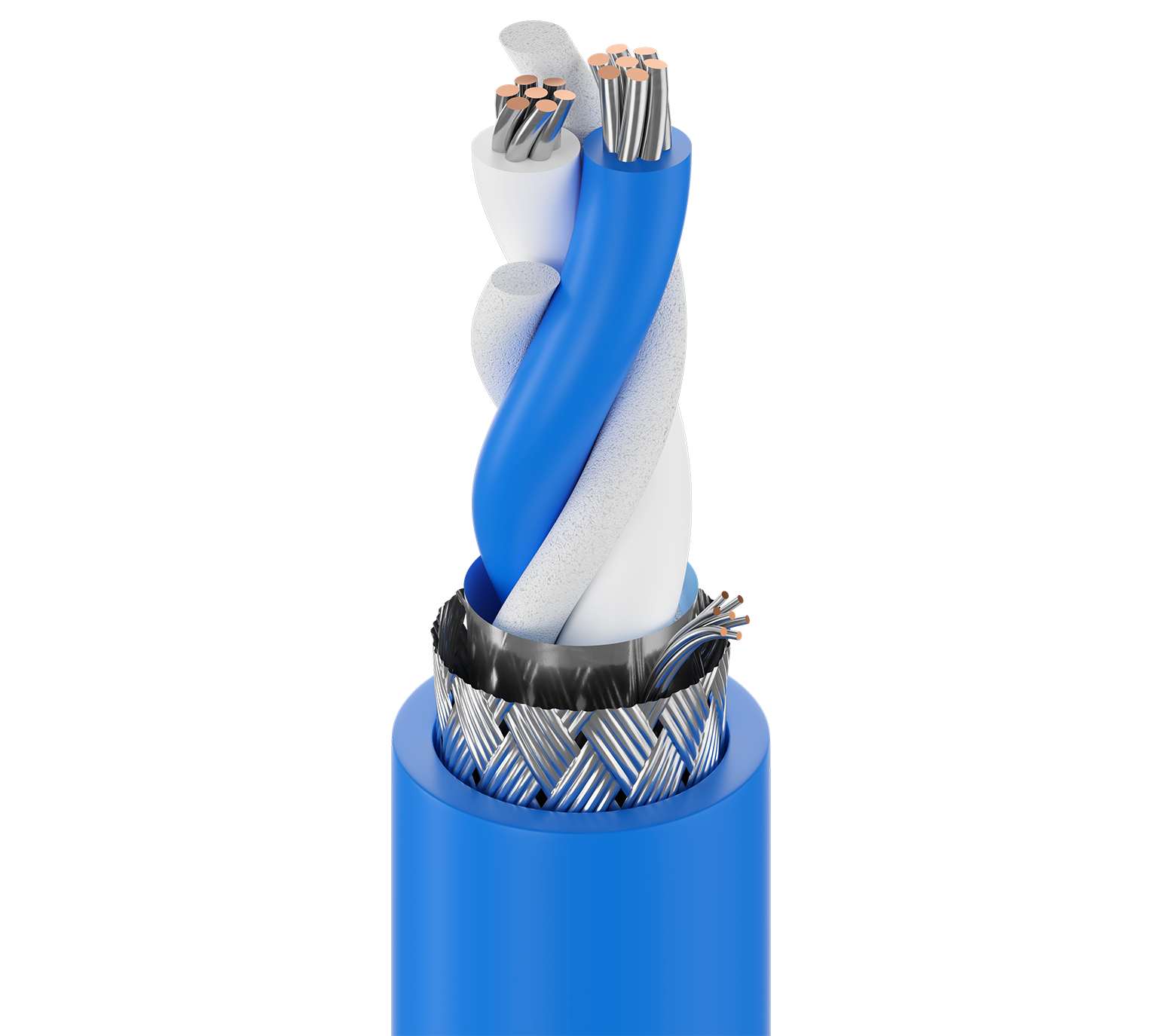

RS-485 Twinax 120Ω, 1 paire 18 AWG (7x26) cuivre étamé, isolation PP, blindage global Beldfoil® + tresse en cuivre étamé (55 %), gaine extérieure en PVC, TC, PLTC, ITC, CMG

  • Disponibilité:
    Mondial
  • Statut:
    Actif
3074F
  • 3074F
1 de 1

Spécifications

Expand All

Applications recommandées

Environnement difficile, IIoT, automatisation d'usine ou de processus, vidéo, audio, communication de données, etc. RS-485

Conducteur

Element No. of Elements Size Stranding Nom. Diameter Material
Pair(s) 1 18 AWG 7x26 0.046 in TC - Tinned Copper

isolation

Element Material Nom. Insulation Diameter Color Code Notes
Pair(s) PP - Polypropylene 0.164 in (4.17 mm) White & Blue Flame Retardant

Blindage extérieur

Layer Outer Shield Type Material Material Trade Name Coverage Notes
1 Tape Bi-Laminate (Alum+Poly) Beldfoil® 100% Foil Out
2 Braid Tinned Copper (TC) 55%

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.460 in (11.7 mm)

Diamètre total du câble (nominal)

11,7 mm (0,460) po

Atténuation

Frequency Nom. Attenuation
3 MHz 0.34 dB/100ft
10 MHz 1.07 dB/100ft
50 MHz 2.39 dB/100ft
100 MHz 3.38 dB/100ft
200 MHz 4.78 dB/100ft
400 MHz 6.76 dB/100ft

Électricité

Element Nom. Conductor DCR Nom. Outer Shield DCR Nom. Characteristic Impedance Nom. Velocity of Prop.
Pair(s) 6.9 Ohm/1000ft 2.83 Ohm/1000ft (9.28 Ohm/km) 120 Ohm 65%

Voltage

UL Voltage Rating
600 V (TC), 300 V (CMG, PLTC)

Température

UL Temperature Operating
75°C Dry, PLTC 75°C Dry/Wet -40°C to +75°C

Rayon de courbure

Stationary Min. Installation Min.
3.2 in (81 mm) 2.5 in (64 mm)

Tension de traction maximum

42 kg (93 livres)

Poids câble en vrac

97 lb/1000 pi

Environnement compatible

Intérieur/Extérieur, Intérieur, Extérieur, Résistance à la lumière du soleil, Résistance aux UV, Aérien - Lorsqu'il est soutenu par un fil de messagerie

Durabilité

CA Prop 65

Inflammabilité/réaction au feu

Chargement UL 1685, FT1FT4

Conformité NEC / UL

Article 336, article 725, article 727, article 800, CMG, ITC, PLTC, TC

Conformité CEC / C(UL)

CMG

Conformité aux directives européennes

Marquage CE UE, directive UE 2015/863/EU (amendement RoHS 2), directive UE 2011/65/EU (RoHS 2), directive UE 2012/19/UE (WEEE)

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Notes

Le câble contient des tiges de remplissage pour une meilleure performance électrique. Gaine en CPE Optionnel

Mise à jour et révision

Numéro de révision : 0.481 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE DE CAISSE., N - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -0 % À +10 % DE LA LONGUEUR INDIQUÉE.

Mise à jour et révision

Numéro de révision : 0.481 Date de révision : 07-09-2025

Note de bas de page

C - MONTAGE DE LA BOBINE DE CAISSE., N - LA LONGUEUR FINALE DE MONTAGE PEUT VARIER DE -0 % À +10 % DE LA LONGUEUR INDIQUÉE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
3074F C55500 Bleu, Le Caire Bobine 500 pi 612825140177 C
3074F C551000 Bleu, Le Caire Bobine 1,000 pi 612825140153 C
3074F C552500 Bleu, Le Caire Bobine 2,500 pi 612825140160 C
3074F C555000 Bleu, Le Caire Bobine 5,000 pi 612825140184 C N
