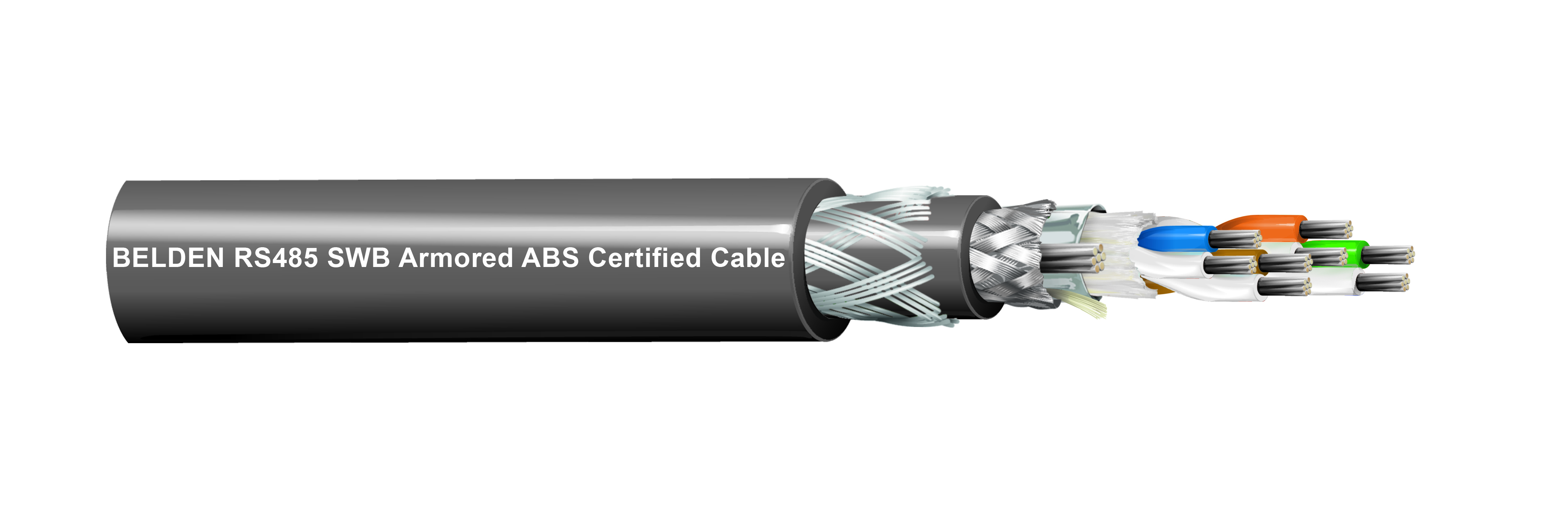

Product Number: 50014LB
RS485, 4P 24AWG TC toronné, isolation XLPE, OS+TC tressé, gaine intérieure LSZH, SWB, gaine extérieure LSZH, approuvé par ABS
RS-485, 4 PR x 24 AWG cuivre étamé toronné, isolation en mousse de polyéthylène réticulé par faisceau d'électrons, blindage global par feuille d'aluminium et tresse en cuivre étamé, gaine intérieure low smoke zero halogen (peu de fumées, zéro halogène), armure en fil d'acier tressé, gaine extérieure low smoke zero halogen, approuvé par ABS
-
Disponibilité:
Mondial
-
Inventaire mondial :
Disponible
Spécifications
Aperçu du produit
| Applications recommandées | Conçu pour les applications qui sont utilisées pour RS 232/422/485, CANBUS, les protocoles de communication MODBUS, les applications de câble comprennent les machines orientées vers le mouvement, les réseaux de contrôle des machines, les régulateurs de température, les panneaux de contrôle, les outils de coupe pour machines, l'équipement auxiliaire, les communications SCADA, etc. Ces câbles sont utilisés dans les systèmes d'évacuation et d'arrêt d'urgence dans l'automatisation des bâtiments, les applications offshore,, pétrole et gaz, les applications ferroviaires et retardatrices de flamme conformément à la norme IEC 60332-3-22. Catégorie A |
|---|
Détails de la construction
Conducteur
| Taille | Câblé | Matériel |
|---|---|---|
| 24 AWG | Toronné | TC – Cuivre étamé |
isolation
| Matériel | Code couleur |
|---|---|
| EB-XLFMPE | Blanc et bleu, blanc et orange, blanc et vert, blanc et marron |
Blindage extérieur
| Type de blindage | Matériel | Type de fil de masse |
|---|---|---|
| Ruban | Bi-laminé (alum+poly) | |
| Tresse | Cuivre étamé (TC) | TC 24 AWG (7x32) |
Gaine intérieure
| Matériel |
|---|
| LSZH – Low Smoke Zero Halogen (retardateur de flamme) |
Armure
| Type et matériau de l'armure |
|---|
| SWB - Blindage par tresse en fil d'acier |
Gaine extérieure
| Matériel |
|---|
| LSZH – Low Smoke Zero Halogen (retardateur de flamme) |
|
Diamètre total du câble (nominal) |
12,3 mm (0,484 po) |
|---|
Caractéristiques électriques
Électricité
| Résistance en courant continu maximum du conducteur | Capacité nominale conducteur à conducteur | Capacité nominale conducteur à blindage | Impédance caractéristique nominale | Courant maximum |
|---|---|---|---|---|
| 94,2 Ohm/km (28,7 Ohm/1000 pi) | 46 pF/m (14 pF/pi) | 82 pF/m | 120 Ohm | 2,1 A par conducteur à 25 °C |
|
Tableau de notes |
Rapport inductance nominale/résistance (L/R) : 25 µH/Ω |
|---|
Voltage
| Tension nominale | Tension de claquage |
|---|---|
| 300 V | 1.5 kVac / 2s |
Caractéristiques mécaniques
Température
| Température de service |
|---|
| -40° C à +90° C |
|
Tableau de notes |
Résistance d'isolement ≥ 1 GΩ*KM |
|---|
|
Poids câble en vrac |
213 kg/km (143 livres/1000 pi) |
|---|
Normes et conformité
|
Environnement compatible |
Résistance à la lumière, résistance aux UV, résistance aux hydrocarbures |
|---|---|
|
Inflammabilité/réaction au feu |
IEC 60332-1-2, IEC 60332-3-22 |
|
Conformité marine |
Certificat d'approbation de type ABS 20-2029059-PDA |
|
Conformité ISO/IEC |
CEI 60092-376, CEI 61034-2 - Transmittance minimale de densité de fumée = 70 % min. selon à IEC 61034-2 |
|
Normes européennes sans halogène |
IEC 60754-1 - Quantité d'halogène = 0,5 % max., IEC 60754-2 - Quantité de gaz acide halogéné - Conductivité maximum = 10 µS/mm, IEC 60754-2 - Quantité de gaz acide halogéné - Min. pH = 4,3 |
|
Conformité aux directives européennes |
Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2) |
|
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
|
Autre(s) norme(s) de conformité |
Indice de toxicité |
Notes sur le produit
|
Notes |
Densité de la fumée ASTM D2843 max. 40 % |
|---|
Historique
|
Mise à jour et révision |
Numéro de révision : 0.64 Date de révision : 03-02-2025 |
|---|
Information
|
Mise à jour et révision |
Numéro de révision : 0.64 Date de révision : 03-02-2025 |
|---|
Références des pièces
| Article n° | Couleur | Type de présentation | Longueur | EAN |
|---|---|---|---|---|
| 50014LB-D100 | Noir | Bobine | 100 m | 8719605219817 |
| 50014LB 010500M | Noir | Bobine | 500 m | |
| 50014LB 0101000M | Noir | Bobine | 1,000 m | |
| 50014LB-D500 | Chrome | Bobine | 500 m | 8719605219824 |
