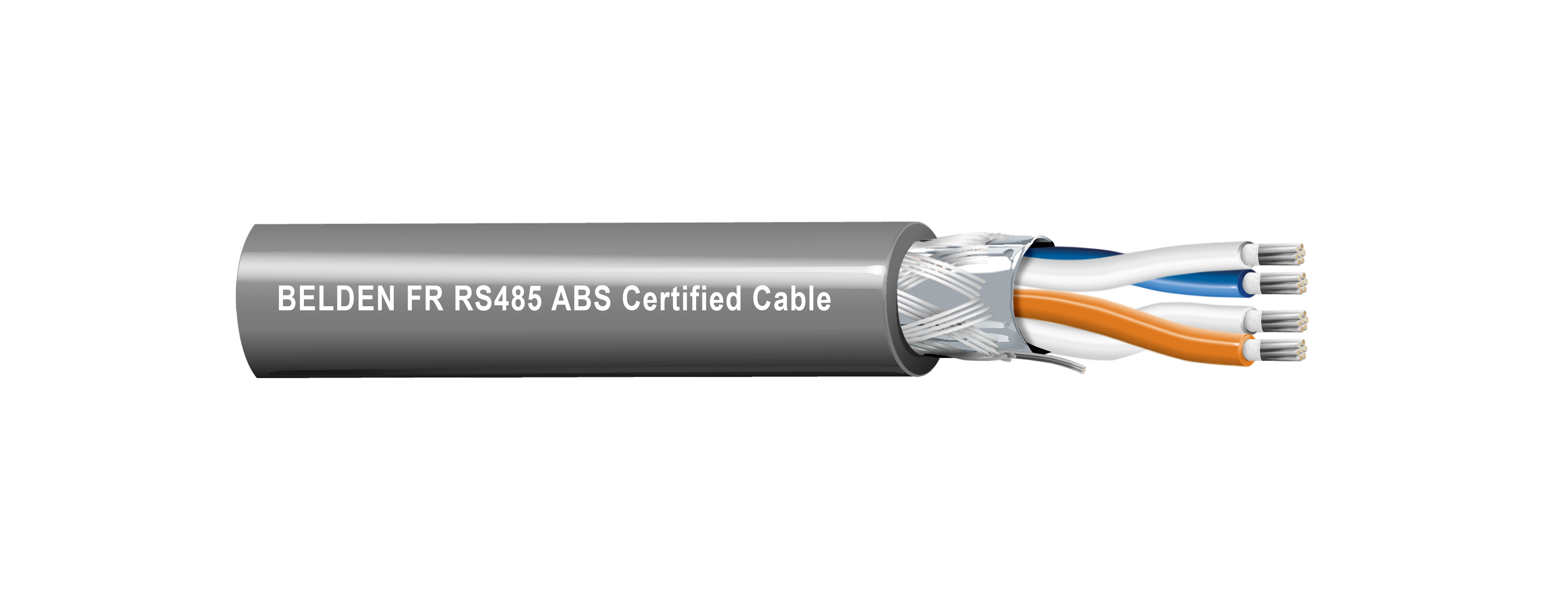

RS-485 Câble-50022L

RS-485 Résistant au feu, 2PR x 20AWG, cuivre étamé toronné, ruban de verre mica, isolation en polyéthylène réticulé par faisceau d'électrons, blindage par feuille et tresse de cuivre étamé, gaine à faible émission de fumée et sans halogène, indice de résistance au feu IEC60331-23, homologué ABS

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Conçu pour les applications utilisées pour les protocoles de communication RS 232/422/485, CANBUS, MODBUS. Les applications des câbles comprennent les machines orientées mouvement, les réseaux de contrôle de machines, les contrôleurs de température, les panneaux de contrôle, les outils de coupe de machines, les équipements auxiliaires, les communications SCADA, etc. Ces câbles sont utilisés dans les systèmes d'évacuation/arrêt d'urgence dans l'automatisation des bâtiments, les applications offshore, pétrolières et gazières et ferroviaires et sont ignifuges selon la norme IEC 60332-3-22 Catégorie A &

Applications recommandées

Conçu pour les applications utilisées pour les protocoles de communication RS 232/422/485, CANBUS, MODBUS. Les applications des câbles comprennent les machines orientées mouvement, les réseaux de contrôle de machines, les contrôleurs de température, les panneaux de contrôle, les outils de coupe de machines, les équipements auxiliaires, les communications SCADA, etc. Ces câbles sont utilisés dans les systèmes d'évacuation/arrêt d'urgence dans l'automatisation des bâtiments, les applications offshore, pétrolières et gazières et ferroviaires et sont ignifuges selon la norme IEC 60332-3-22 Catégorie A &

Détails de la construction

Conducteur

Size	Stranding	Material
20 AWG	Stranded	TC - Tinned Copper

isolation

Material	Color Code	Notes
Mica Glass Tape
XLPE	White & Blue, White & Orange	*XLPE (Electron-Beam Cross Linked Polyethylene)

Blindage extérieur

Shield Type	Material	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)
Braid	Tinned Copper (TC)	22 AWG (7x30) TC

Gaine extérieure

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant)

Diamètre total du câble (nominal)	15,4 mm (0,606 po)

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Min. Insulation Resistance
36.7 Ohm/km (11.2 Ohm/1000ft)	46 pF/m (14 pF/ft)	82 pF/m (25 pF/ft)	120 Ohm	5.2 ns/m	1 µH/m (0.30 µH/ft)	3,670

Notes du tableau des hautes fréquences (nominales/typiques)	Nom. Rapport inductance/résistance (G/D) : 25 µH/Ω

Voltage

Voltage Rating	Breakdown Voltage
300 V	1.5 kVac / 5 min

Notes du tableau des tensions nominales	Test de tension dans l'eau : 450 Vca x 4 heures

Caractéristiques mécaniques

Température

Operating
-40°C To +90°C

Notes du tableau des températures	Résistance d'isolement ≥ 3670 MΩ*km

Poids câble en vrac	252 kg/km (169 lb/1000 pi)

Normes et conformité

Environnement compatible	Résistance à la lumière, résistance aux UV, résistance aux hydrocarbures
Inflammabilité/réaction au feu	CEI 60332-1-2, CEI 60332-3-22
Résistance au feu	CEI 60331-23-E90
Conformité marine	Certificat d'approbation de type ABS 20-2029060-PDA
Conformité ISO/IEC	CEI 60092-376, CEI 61034-2 - Transmittance minimale de densité de fumée = 70 % min. selon à IEC 61034-2
Normes européennes sans halogène	IEC 60754-1 - Quantité d'halogène = Max. 0,5 %, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3
Conformité aux directives européennes	Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Autre(s) norme(s) de conformité	Indice de toxicité < 5 selon EN 50305 / NF F63-305 (ITC)

Notes sur le produit

Notes	Densité de la fumée ASTM D2843 max. 40 %

Historique

Mise à jour et révision	Numéro de révision : 0.64 Date de révision : 16-09-2025

Information

Mise à jour et révision	Numéro de révision : 0.64 Date de révision : 16-09-2025

Report An Error

Références des pièces

Article n°	Couleur	Type de présentation	Longueur	EAN
50022L 010500M	Noir	Bobine	500 m
50022L-A500	Noir	Bobine	500 m	8719605219862
50022L-A550	Noir	Bobine	550 m	8719605219879
50022L-A750	Noir	Bobine	750 m	8719605219886
50022L 0101000M	Noir	Bobine	1,000 m
50022L 060500M	Chrome	Bobine	500 m
50022L-G500	Chrome	Bobine	500 m	8719605219848
50022L 0601000M	Chrome	Bobine	1,000 m
50022L-A100	Rouge	Bobine	100 m	8719605219855
