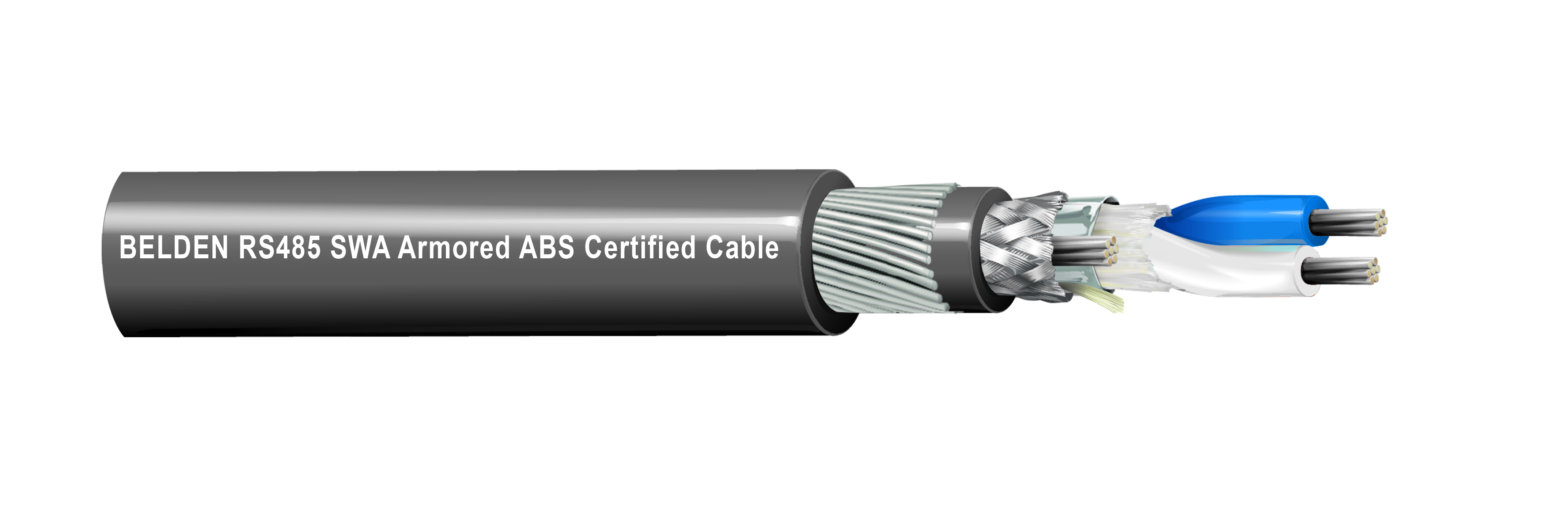

RS-485 Câble-50091LS

RS-485, 1PR x 22AWG cuivre étamé toronné, isolation en mousse de polyéthylène réticulé par faisceau d'électrons, blindage global par feuille d'aluminium et cuivre étamé tressé, gaine intérieure low smoke zero halogen (peu de fumées, zéro halogène), armure en fil d'acier, gaine extérieure low smoke zero halogen, approuvé par ABS

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Conçu pour les applications utilisées pour les protocoles de communication RS 232/422/485, CANBUS, MODBUS. Les applications des câbles comprennent les machines orientées mouvement, les réseaux de contrôle de machines, les contrôleurs de température, les panneaux de contrôle, les outils de coupe de machines, les équipements auxiliaires, les communications SCADA, etc. Ces câbles sont utilisés dans les systèmes d'évacuation/arrêt d'urgence dans l'automatisation des bâtiments, les applications offshore, pétrolières et gazières et ferroviaires et sont ignifuges selon la norme IEC 60332-3-22 Catégorie A &

Applications recommandées

Conçu pour les applications utilisées pour les protocoles de communication RS 232/422/485, CANBUS, MODBUS. Les applications des câbles comprennent les machines orientées mouvement, les réseaux de contrôle de machines, les contrôleurs de température, les panneaux de contrôle, les outils de coupe de machines, les équipements auxiliaires, les communications SCADA, etc. Ces câbles sont utilisés dans les systèmes d'évacuation/arrêt d'urgence dans l'automatisation des bâtiments, les applications offshore, pétrolières et gazières et ferroviaires et sont ignifuges selon la norme IEC 60332-3-22 Catégorie A &

Détails de la construction

Conducteur

Size	Stranding	Material
22 AWG	Stranded	TC - Tinned Copper

isolation

Material	Color Code
EB-XLFMPE	White & Blue

Blindage extérieur

Shield Type	Material	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)
Braid	Tinned Copper (TC)	24 AWG (7x32) TC

Gaine intérieure

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant)

Armure

Armor Type & Material
SWA - Steel Wire Armor

Gaine extérieure

Material
LSZH - Low Smoke Zero Halogen (Flame Retardant)

Diamètre total du câble (nominal)	10,0 mm (0,394 po)

Caractéristiques électriques

Électricité

Nom. Conductor DCR	Nom. Capacitance Cond-to-Cond	Nom. Capacitance Cond-to-Shield	Nom. Characteristic Impedence	Nom. Delay	Nom. Inductance	Min. Insulation Resistance	Max. Current
59.4 Ohm/km (18.1 Ohm/1000ft)	46 pF/m (14 pF/ft)	82 pF/m (25 pF/ft)	120 Ohm	5.2 ns/m	1 µH/m (0.30 µH/ft)	1,000	2.1 Amps per conductor at 25°C

Notes du tableau des hautes fréquences (nominales/typiques)	Nom. Rapport inductance/résistance (G/D) : 25 µH/Ω

Voltage

Voltage Rating	Breakdown Voltage
300 V	1.5 kVac / 2s

Caractéristiques mécaniques

Température

Operating
-40°C To +90°C

Poids câble en vrac	203,6 kg/km (136,8 lb/1 000 pi)

Normes et conformité

Environnement compatible	Résistance à la lumière, résistance aux UV, résistance aux hydrocarbures
Inflammabilité/réaction au feu	CEI 60332-1-2, CEI 60332-3-22
Conformité marine	Certificat d'approbation de type ABS 20-2029059-PDA
Conformité ISO/IEC	CEI 60092-376, CEI 61034-2 - Transmittance minimale de densité de fumée = 70 % min. selon à IEC 61034-2
Normes européennes sans halogène	IEC 60754-1 - Quantité d'halogène = Max. 0,5 %, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3
Conformité aux directives européennes	Marque CE UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2)
Conformité APAC	RoHS II Chine (GB/T 26572-2011)
Autre(s) norme(s) de conformité	Indice de toxicité < 5 selon EN 50305 / NF F63-305 (ITC)

Notes sur le produit

Notes	Densité de la fumée ASTM D2843 max. 40 %

Historique

Mise à jour et révision	Numéro de révision : 0.69 Date de révision : 15-09-2025

Information

Mise à jour et révision	Numéro de révision : 0.69 Date de révision : 15-09-2025

Report An Error

Références des pièces

Article n°	Couleur	Type de présentation	Longueur	EAN
50091LS-A305	Noir	Bobine	305 m	8719605220196
50091LS-A476	Noir	Bobine	476 m	8719605220202
50091LS 010500M	Noir	Bobine	500 m
50091LS-A500	Noir	Bobine	500 m	8719605220219
50091LS-A692	Noir	Bobine	692 m	8719605220226
50091LS-A724	Noir	Bobine	724 m	8719605220233
50091LS 0101000M	Noir	Bobine	1,000 m
50091LS 060500M	Chrome	Bobine	500 m
50091LS 0601000M	Chrome	Bobine	1,000 m
50091LS-A100	GRIS	Bobine	100 m	8719605220189
50091LS-J810	GRIS	Bobine	810 m	8719605220158
50091LS-J830	GRIS	Bobine	830 m	8719605220165
50091LS-J850	GRIS	Bobine	850 m	8719605220172
