Numéro de produit: 1245A2

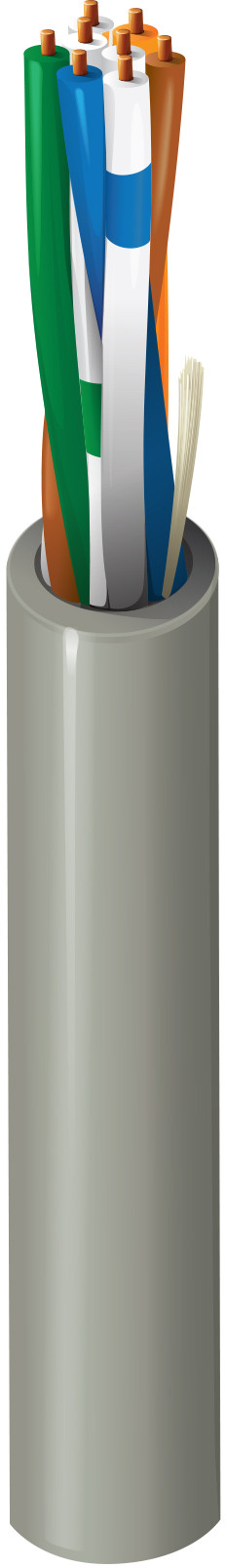

Câble horizontal CAT3, 4 paires, UTP, gaine LS-PVC, CMP

Câble horizontal CAT3, 4 paires, U/UTP non blindé, Plenum-CMP, pour locaux, conducteurs en cuivre nu massif 24 AWG, isolation LS-PVC, gaine LS-PVC

  • Disponibilité:
    Mondial
  • Statut:
    Actif
1245A2
5 de 5

Spécifications

Expand All

Applications recommandées

802.3 10BaseT, 100BaseT4

Conducteur

Size Stranding Material No. of Pairs
24 Solid BC - Bare Copper 4

isolation

Material Color Code
PVC - Polyvinyl Chloride White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Gaine extérieure

Material Material Trade Name Nom. Diameter Ripcord
PVC - Polyvinyl Chloride Flamarrest® 0.157 in No

Électricité

Max. Conductor DCR Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft) 330 pF/100m

Délai

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 45 ns/100m 61%

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. SRL (Structural Return Loss) [dB] Max./Min. Fitted Impedance
1 2.6 41.0 12.0 100 ± 15 Ohm
4 5.6 32.0 12.0 100 ± 15 Ohm
8 8.5 27.0 12.0 100 ± 15 Ohm
10 9.7 26.0 12.0 100 ± 15 Ohm
16 13.1 23.0 10.0 100 ± 15 Ohm

Voltage

UL Voltage Rating
300 V RMS

Température

UL Temperature Operating Installation Storage
60°C -20°C To +60°C 0°C To +50°C -20°C To +60°C

Rayon de courbure

Stationary Min. Installation Min.
2.25 in (57.2 mm) 4.75 in (121 mm)

Tension de traction maximum

11 kg (25 livres)

Poids câble en vrac

18 lb/1000 pi (27 kg/km)

Environnement compatible

Plénum, intérieur

Inflammabilité/réaction au feu

NFPA 262 Plénum (UL 910)

Conformité NEC / UL

CMP

Conformité CEC / C(UL)

CMP

Catégorie de données

Catégorie 3

Conformité normes TIA/EIA

ANSI/TIA-568-C.2 Catégorie 3

Vérification des performances par un tiers

Catégorie 3

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/EU (amendement RoHS 2), Directive européenne 2011/65/EU (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2017-07-10

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

1229A1

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. L'impression inclut les marques de séquence descendantes.

Mise à jour et révision

Numéro de révision : 0.440 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.440 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC
1245A2 009U1000 Blanc UnReel 1,000 pi 612825109761
