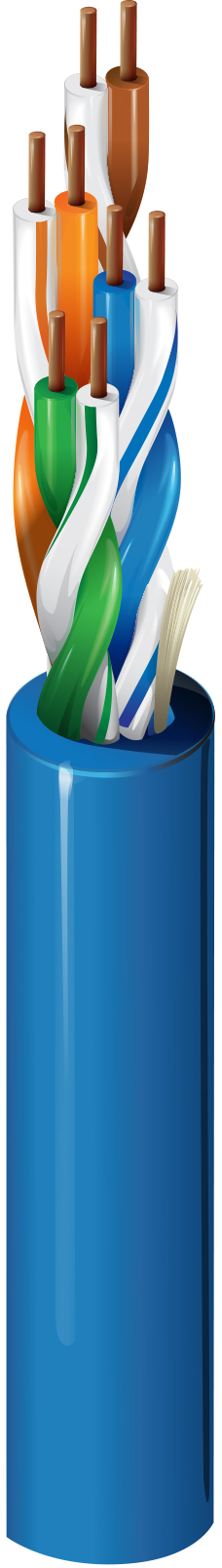

Numéro de produit: 1583A
Câble de catégorie 5e, 4 paires, U/UTP, CMR
Câble horizontal de catégorie 5e (200 MHz), 4 paires, conducteurs en cuivre nu massif 24 AWG, U/UTP, Riser-CMR, gaine PVC
-
Disponibilité:
Mondial
-
Statut:
Actif
- Spécifications
- Références des pièces
- Ressources
Spécifications
Aperçu du produit
|
Applications recommandées |
Câble horizontal pour locaux, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE |
|---|---|
|
Brevet |
Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>. |
Détails de la construction
Conducteur
| Size | Stranding | Material | No. of Pairs |
|---|---|---|---|
| 24 AWG | Solid | BC - Bare Copper | 4 |
isolation
| Material | Color Code |
|---|---|
| PO - Polyolefin | White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown |
Gaine extérieure
| Material | Nom. Diameter | Ripcord |
|---|---|---|
| PVC - Polyvinyl Chloride | 0.190 in (4.83 mm) | Yes |
|
Diamètre total du câble (nominal) |
4,83 mm (0,190) po |
|---|
Caractéristiques électriques
Électricité
| Max. Conductor DCR | Max. Capacitance Unbalance |
|---|---|
| 93.8 Ohm/km (28.6 Ohm/1000ft) | 330 pF/100m |
Délai
| Frequency | Max. Delay | Max. Delay Skew | Nom. Velocity of Prop. |
|---|---|---|---|
| 100 MHz | 537.6 ns/100m | 45 ns/100m | 70% |
Haute fréquence
| Frequency [MHz] | Max. Insertion Loss (Attenuation) | Min. NEXT [dB] | Min. PSNEXT [dB] | Min. ACR [dB] | Min. PSACR [dB] | Min. ACRF (ELFEXT) [dB] | Min. PSACRF (PSELFEXT) [dB] | Min. RL (Return Loss) [dB] | Max./Min. Input Impedance (unFitted) [Ohm] | Max./Min. Fitted Impedance [Ohm] |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2.0 dB/100m | 65.3 | 62.3 | 63.3 | 60.3 | 63.8 | 60.8 | 20.0 | 100 ± 15 | 100 ± 15 |
| 4 | 4.1 dB/100m | 56.3 | 53.3 | 52.2 | 49.2 | 51.8 | 48.8 | 23.0 | 100 ± 15 | 100 ± 15 |
| 8 | 5.8 dB/100m | 51.8 | 48.8 | 46.0 | 43.0 | 45.7 | 42.7 | 24.5 | 100 ± 15 | 100 ± 15 |
| 10 | 6.5 dB/100m | 50.3 | 47.3 | 43.8 | 40.8 | 43.8 | 40.8 | 25.0 | 100 ± 15 | 100 ± 15 |
| 16 | 8.2 dB/100m | 47.2 | 44.2 | 39.0 | 36.0 | 39.7 | 36.7 | 25.0 | 100 ± 15 | 100 ± 15 |
| 20 | 9.3 dB/100m | 45.8 | 42.8 | 36.5 | 33.5 | 37.8 | 34.8 | 25.0 | 100 ± 15 | 100 ± 15 |
| 25 | 10.4 dB/100m | 44.3 | 41.3 | 33.9 | 30.9 | 35.8 | 32.8 | 24.3 | 100 ± 15 | 100 ± 15 |
| 31.25 | 11.7 dB/100m | 42.9 | 39.9 | 31.2 | 28.2 | 33.9 | 30.9 | 23.6 | 100 ± 15 | 100 ± 15 |
| 62.5 | 17.0 dB/100m | 38.4 | 35.4 | 21.4 | 18.4 | 27.9 | 24.9 | 21.5 | 100 ± 15 | 100 ± 15 |
| 100 | 22.0 dB/100m | 35.3 | 32.3 | 13.3 | 10.3 | 23.8 | 20.8 | 20.1 | 100 ± 15 | 100 ± 15 |
| 155 | 28.1 dB/100m | 32.4 | 29.4 | 4.4 | 1.4 | 20.0 | 17.0 | 18.8 | ||
| 200 | 32.4 dB/100m | 30.8 | 27.8 | 17.8 | 14.8 | 18.0 |
|
Notes du tableau des hautes fréquences |
Vérifié par un tiers selon la norme TIA/EIA-568-B.2, catégorie 5E |
|---|
Voltage
| UL Voltage Rating |
|---|
| 300 V (CMR) |
Caractéristiques mécaniques
Température
| UL Temperature | Operating | Installation | Storage |
|---|---|---|---|
| 75°C | -20°C To +75°C | 0°C To +50°C | -20°C To +75°C |
Rayon de courbure
| Stationary Min. | Installation Min. |
|---|---|
| 1.0 in (25 mm) | 2.0 in (51 mm) |
|
Tension de traction maximum |
11 kg (25 livres) |
|---|---|
|
Poids câble en vrac |
18 lb/1000 pi |
Normes et conformité
|
Environnement compatible |
Colonne montante, intérieur |
|---|---|
|
Durabilité |
Objectif produit™, Déclaration environnementale de produit (DEP) disponible |
|
Inflammabilité/réaction au feu |
Colonne montante UL 1666, FT4, CEI 60332-1-2 |
|
Conformité CPR |
CPR Euroclass : Eca |
|
Conformité NEC / UL |
Article 800, CMR |
|
Conformité CEC / C(UL) |
CMR |
|
Conformité ICEA |
S-90-661 |
|
Conformité IEEE |
IEEE 802.3bt Type 1, Type 2, Type 3 |
|
Conformité NEMA |
NEMA WC-63.1 |
|
Catégorie de données |
Catégorie 5e |
|
Conformité normes TIA/EIA |
ANSI/TIA-568.2-D Catégorie 5e |
|
Vérification des performances par un tiers |
Catégorie 5e |
|
Conformité ISO/IEC |
ISO/IEC 11801-1, IEC 61156-5 |
|
Conformité aux directives européennes |
Marque CE de l'UE, directive européenne 2015/863/EU (amendement RoHS 2), REACH, directive européenne 2011/65/EU (RoHS 2), directive européenne 2012/19/EU (WEEE), REACH: 2020-01-16 |
|
Conformité à la réglementation du Royaume-Uni |
Marquage UKCA |
|
Conformité APAC |
RoHS II Chine (GB/T 26572-2011) |
|
Numéro du plénum |
1585A |
Notes sur le produit
|
Notes |
Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs au-dessus de 100 MHz servent uniquement à des fins techniques. La copie présente les marques de séquence descendantes. Ramenez la longueur à 0. |
|---|
Historique
|
Mise à jour et révision |
Numéro de révision : 0.717 Date de révision : 07-09-2025 |
|---|---|
|
Note de bas de page |
C - CONDITIONNEMENT BOBINE EN CAISSE. |
Information
|
Mise à jour et révision |
Numéro de révision : 0.717 Date de révision : 07-09-2025 |
|---|---|
|
Note de bas de page |
C - CONDITIONNEMENT BOBINE EN CAISSE. |
Références des pièces
| Article n° | Couleur | Type de présentation | Longueur | UPC/EAN | Note de bas de page |
|---|---|---|---|---|---|
| 1583A 006Z1000 | 612825432197 | ||||
| 1583A 006Z1000 | 612825432197 | ||||
| 1583A 010Z1000 | 612825432272 | ||||
| 1583A 010Z1000 | 612825432272 | ||||
| 1583A 0061100 | |||||
| 1583A 0081003 | 612825118039 | ||||
| ND0481 0041000 | |||||
| 1583A 0101000 | Noir | Bobine | 1,000 pi | 612825317661 | C |
| 1583A 0101000 | Noir | Bobine | 1,000 pi | 612825317661 | C |
| 1583A 010U1000 | Noir | UnReel | 1,000 pi | 612825118145 | |
| 1583A 010U1000 | Noir | UnReel | 1,000 pi | 612825118145 | |
| 1583A 0061000 | Bleu | Bobine | 1,000 pi | 612825117940 | C |
| 1583A 0061000 | Bleu | Bobine | 1,000 pi | 612825117940 | C |
| 1583A 006U1000 | Bleu | UnReel | 1,000 pi | 612825117926 | |
| 1583A 006U1000 | Bleu | UnReel | 1,000 pi | 612825117926 | |
| 1583A 006U1000 | Bleu | Déroulé | 1,000 pi | ||
| 1583A 0061640 | Bleu | Bobine | 1,640 pi | 612825117964 | |
| 1583A 0061640 | Bleu | Bobine | 1,640 pi | 612825117964 | |
| 1583A 0063000 | Bleu | Bobine | 3,000 pi | 612825117988 | |
| 1583A 0063000 | Bleu | Bobine | 3,000 pi | 612825117988 | |
| 1583A 0081000 | Gris | Bobine | 1,000 pi | 612825118022 | C |
| 1583A 0081000 | Gris | Bobine | 1,000 pi | 612825118022 | C |
| 1583A 008U1000 | Gris | UnReel | 1,000 pi | 612825118008 | C |
| 1583A 008U1000 | Gris | UnReel | 1,000 pi | 612825118008 | C |
| 1583A 0081640 | Gris | Bobine | 1,640 pi | 612825118046 | C |
| 1583A 0081640 | Gris | Bobine | 1,640 pi | 612825118046 | C |
| 1583A 0083000 | Gris | Bobine | 3,000 pi | 612825118060 | C |
| 1583A 0083000 | Gris | Bobine | 3,000 pi | 612825118060 | C |
| 1583A.00305 | Gris, perle noire | Bobine | 305 m | 8719605001900 | |
| 1583A.00U305 | Gris, perle noire | UnReel | 305 m | 8719605001917 | |
| 1583A 0051000 | Vert | Bobine | 1,000 pi | 612825117902 | C |
| 1583A 0051000 | Vert | Bobine | 1,000 pi | 612825117902 | C |
| 1583A 005U1000 | Vert | UnReel | 1,000 pi | 612825317654 | |
| 1583A 005U1000 | Vert | UnReel | 1,000 pi | 612825317654 | |
| 1583A 005U1000 | Vert | Déroulé | 1,000 pi | ||
| 1583A 008U1000 | Gris | Déroulé | 1,000 pi | ||
| 1583A 0031000 | Orange | Bobine | 1,000 pi | 612825117834 | C |
| 1583A 0031000 | Orange | Bobine | 1,000 pi | 612825117834 | C |
| 1583A 003U1000 | Orange | UnReel | 1,000 pi | 612825117810 | |
| 1583A 003U1000 | Orange | UnReel | 1,000 pi | 612825117810 | |
| 1583A 0121000 | Rose | Bobine | 1,000 pi | 612825118176 | C |
| 1583A 0121000 | Rose | Bobine | 1,000 pi | 612825118176 | C |
| 1583A 012U1000 | Rose | UnReel | 1,000 pi | 612825118152 | |
| 1583A 012U1000 | Rose | UnReel | 1,000 pi | 612825118152 | |
| 1583A 0021000 | Rouge | Bobine | 1,000 pi | 612825317647 | C |
| 1583A 002U1000 | Rouge | UnReel | 1,000 pi | 612825117780 | |
| 1583A 002U1000 | Rouge | UnReel | 1,000 pi | 612825117780 | |
| 1583A 0021000 | Rouge | Bobine | 1,000 pi | 612825317647 | C |
| 1583A 002U1000 | Rouge | Déroulé | 1,000 pi | ||
| 1583A 0091000 | Blanc | Bobine | 1,000 pi | 612825118107 | C |
| 1583A 0091000 | Blanc | Bobine | 1,000 pi | 612825118107 | C |
| 1583A 009U1000 | Blanc | UnReel | 1,000 pi | 612825118084 | |
| 1583A 009U1000 | Blanc | UnReel | 1,000 pi | 612825118084 | |
| 1583A 0093000 | Blanc | Bobine | 3,000 pi | 612825118121 | C |
| 1583A 0093000 | Blanc | Bobine | 3,000 pi | 612825118121 | C |
| 1583A 0041000 | Jaune | Bobine | 1,000 pi | 612825117872 | C |
| 1583A 0041000 | Jaune | Bobine | 1,000 pi | 612825117872 | C |
| 1583A 004U1000 | Jaune | UnReel | 1,000 pi | 612825117858 | |
| 1583A 004U1000 | Jaune | UnReel | 1,000 pi | 612825117858 |
