Numéro de produit: 72001E

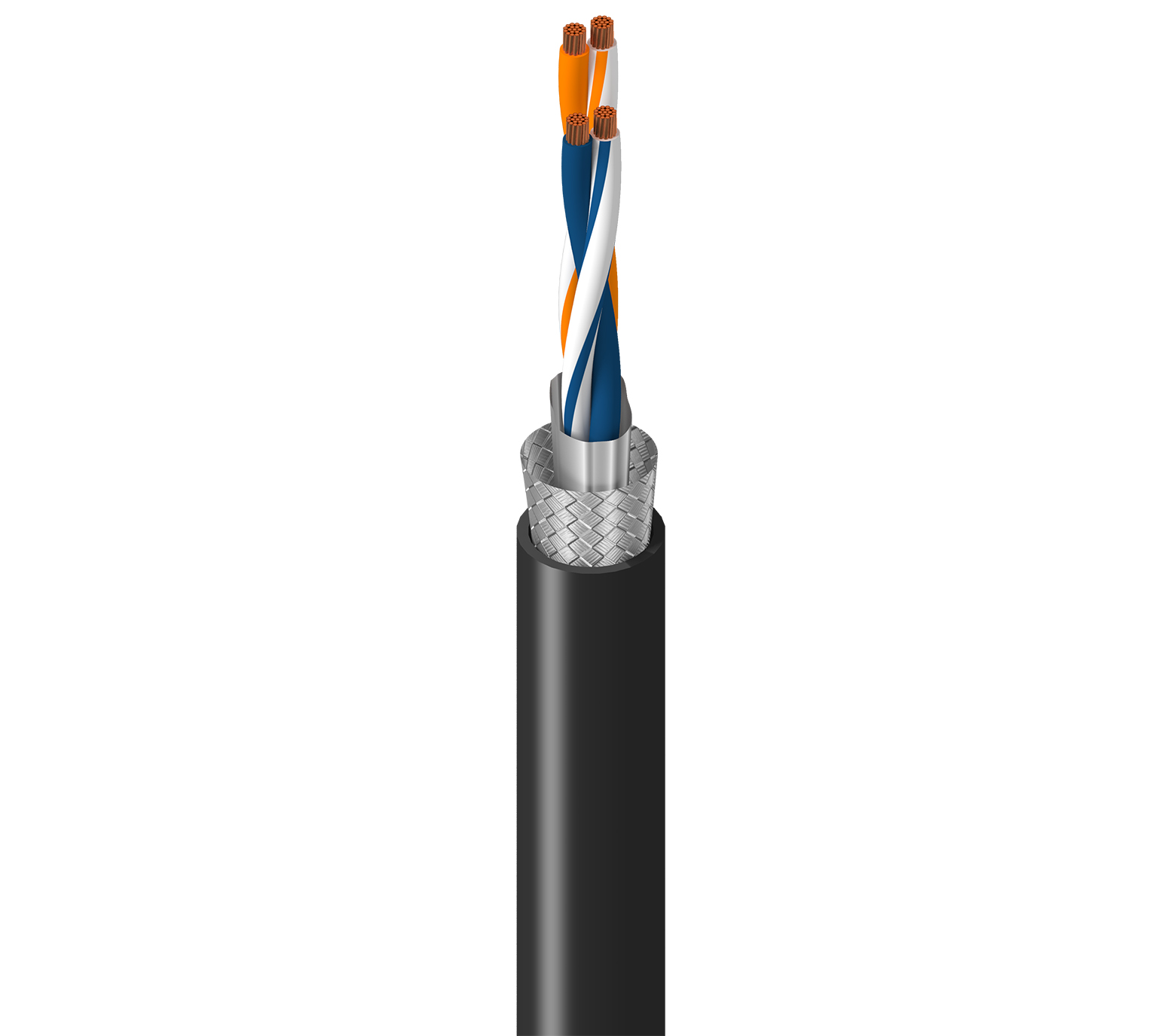

DataTuff® 5E, 2PR #24 Sol BC, PO ins, SF/UTP, gaine PVC, AWM 2464

DataTuff® 5E, 2 paires AWG 24 en cuivre nu - Solide, isolation en polyéthylène, SF/UTP - Blindage général par tresse + feuille, gaine en PVC, AWM 2464

  • Disponibilité:
    Mondial
  • Statut:
    Actif
72001E
5 de 5

Spécifications

Expand All

Applications recommandées

Cat5e, environnement difficile, IIoT, automatisation d'usine ou de processus, vidéo, audio, communication de données, etc.

Conducteur

Size Stranding Material No. of Pairs
24 AWG Solid BC - Bare Copper 2

isolation

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 1.1 mm (0.043 in) White/Blue & Blue, White/Orange & Orange

Âme du câble

Description
2 pairs and 2 fillers twisted to cable core covered with a polyester foil

Blindage extérieur

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly)
Braid Tinned Copper (TC) 80%

Notes du tableau du blindage extérieur

Extérieur en aluminium

Gaine extérieure

Material Nom. Diameter
PVC - Polyvinyl Chloride 6 mm (0.24 in)

Diamètre total du câble (nominal)

6 mm (0,24 po)

Électricité

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
93.8 Ohm/km (28.6 Ohm/1000ft) 56 pF/m (17 pF/ft) 160 pF/100m 100 Ohm

Délai

Max. Delay Skew Nom. Velocity of Prop.
40 ns/100m 60%

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. ACRF (ELFEXT) [dB] Min. RL (Return Loss) [dB]
0.772 67 19.4
1 3.2 65.3 63.8 20
4 6 56.3 51.8 23
10 9.5 50.3 43.8 25
16 12.1 47.2 39.7 25
20 13.6 45.8 37.8 25
25 15.3 44.3 35.8 24.3
31.25 17.1 42.9 33.9 23.6
62.5 24.8 38.3 27.9 21.5
100 32 35.3 23.8 20.1

Impédance de transfert

Frequency Max. Transfer Impedance
1 MHz Max. 15 mOhm/m
10 MHz Max. 10 mOhm/m
30 MHz Max. 30 mOhm/m
100 MHz 100 mOhm/m

Classe de l'impédance de transfert

Classe 1

Classe d'écran

Type I

Notes du tableau d’examen préalable

Atténuation de couplage

Voltage

UL Voltage Rating Voltage Rating
300 V 450 V DC and 300 V AC

Température

Operating Installation Storage
-40°C to +80°C -5°C To +50°C -40°C To +80°C

Rayon de courbure

Stationary Min. Installation Min.
30 mm (1.2 in) 60 mm (2.4 in)

Tension de traction maximum

80 N (18 lbf)

Environnement compatible

Intérieur - Euroclass Eca, intérieur, résistance à la lumière du soleil - noir uniquement, résistance aux hydrocarbures

Inflammabilité/réaction au feu

CEI 60332-1-2

Conformité CPR

CPR Euroclass: Eca

Conformité AWM

AWM 2464

Catégorie de données

Catégorie 5e

Conformité normes TIA/EIA

ANSI/TIA 568.2-D

Conformité ISO/IEC

ISO/IEC 11801-1

Conformité CENELEC

EN 50173-1

Conformité aux directives européennes

Marquage CE UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Mise à jour et révision

Numéro de révision : 0.259 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.259 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur EAN
72001E.01B100 Noir Boîte plate 100 m 8719605012746
72001E.01305 Noir Bobine 305 m 8719605012722
72001E.01500 Noir Bobine 500 m 8719605012739
72001E.013000 Noir Bobine 3,000 m 8719605012715
