Câble de catégorie 5e

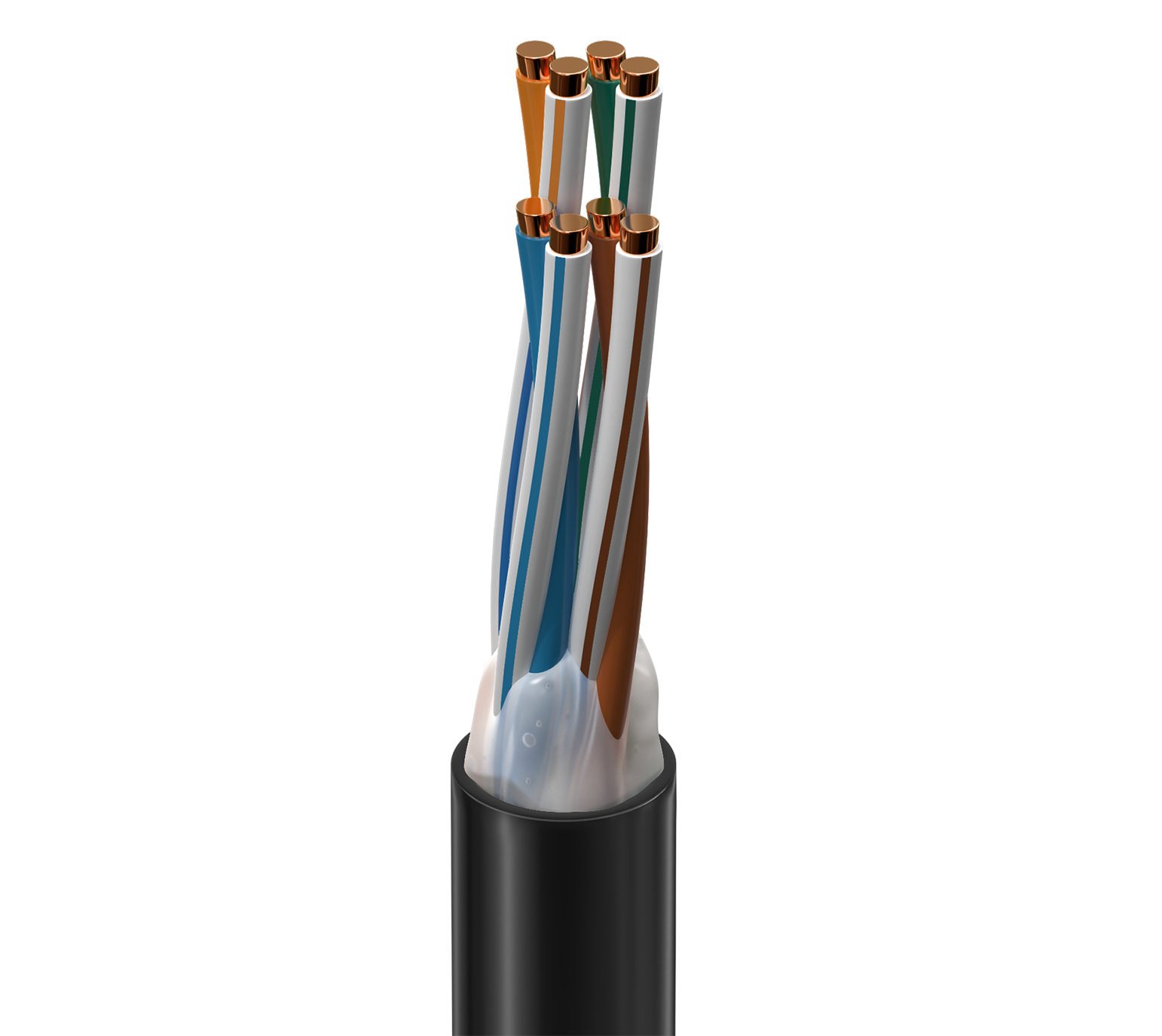

Câble Ethernet industriel Cat 5e, 4 paires liées, 24 AWG (solide), cuivre nu, isolation PO, gaine extérieure PE, gel polymère OSP étanche, ENTERREMENT

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Enterrement, environnement difficile, IIoT, automatisation d'usine ou de processus, caméras et appareils IP, communication de données, etc.
Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Détails de la construction

Conducteur

Element	Size	Stranding	Material	No. of Pairs
Pair(s)	24 AWG	Solid	BC - Bare Copper	4

isolation

Material	Color Code
PO - Polyolefin	White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Paire collée	Oui

Blocage de l'eau	Rempli de gel

Gaine extérieure

Material	Nom. Diameter	Ripcord
PE - Polyethylene	0.230 in (5.84 mm)	No

Diamètre total du câble (nominal)	5,84 mm (0,230) po

Caractéristiques électriques

Électricité

Max. Conductor DCR	Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft)	150 pF/ft

Délai

Max. Delay Skew	Nom. Velocity of Prop.
45 ns/100m	70%

Haute fréquence

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Min. SRL (Structural Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]
1	2.0 dB/100m	65.3	62.3	63	60	63.8	60.8	20	23	100 ± 15	102.5 ± 7.5
4	4.1 dB/100m	56.3	53.3	51	49	51.7	48.7	23.6	23	100 ± 15	102.5 ± 7.5
8	5.8 dB/100m	51.8	48.8	46	43	45.7	42.7	25.4	24.5	100 ± 15	101 ± 6
10	6.5 dB/100m	50.3	47.3	43	41	43.8	40.8	26	25	100 ± 15	101 ± 6
16	8.2 dB/100m	47.3	44.3	39	36	39.7	36.7	26	25	100 ± 15	101 ± 6
20	9.3 dB/100m	45.8	42.8	36.5	33.5	37.7	34.7	26	25	100 ± 15	101 ± 6
25	10.4 dB/100m	44.3	41.3	33.9	30.9	35.8	32.8	25.5	24.3	100 ± 15	101 ± 6
31.25	11.7 dB/100m	42.9	39.9	31	28	33.9	30.9	25	23.6	100 ± 15	101 ± 6
62.5	17.0 dB/100m	38.4	35.4	22	19	27.8	24.8	23.5	21.5	100 ± 15	101 ± 6
100	22.0 dB/100m	35.3	32.3	14	11	23.8	20.8	22.5	20.1	100 ± 15
155	28.1 dB/100m	32.5	29.5	4.4	1.4	19.9	16.9	15.8		100 ± 25
200	32 dB/100m	30.8	27.8	4	1	17.7	14.7	15		100 ± 25

Voltage

Voltage Rating
300 V

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-40°C To +75°C	-25°C To +75°C	-40°C To +85°C

Rayon de courbure

Stationary Min.
1 in (25 mm)

Tension de traction maximum	18 kg (40 livres)
Poids câble en vrac	22 lb/1000 pi

Normes et conformité

Environnement compatible	Extérieur, extérieur, non halogéné, résistance à la lumière du soleil, résistance aux hydrocarbures
Conformité CPR	CPR Euroclass : Fca
Catégorie de données	Catégorie 5e
Conformité normes TIA/EIA	ANSI/TIA-568.2-D Catégorie 5e
Vérification des performances par un tiers	Catégorie 5e
Conformité ISO/IEC	ISO/IEC 11801-1, IEC 61156-5
Conformité aux directives européennes	Marque CE de l'UE, directive européenne 2015/863/EU (amendement RoHS 2), REACH, directive européenne 2011/65/EU (RoHS 2), directive européenne 2012/19/EU (WEEE), REACH: 2020-01-16
Conformité APAC	RoHS II Chine (GB/T 26572-2011)

Notes sur le produit

Notes	EtherNet IP est une marque déposée de ControlNet International Ltd. utilisée sous licence par DeviceNet Vendor Association, Inc. Les températures de fonctionnement sont sujettes à déclassement selon la longueur. Le câble n'est pas garanti conforme à la spécification TIA 568.2 pour les retards supérieurs à 90 m. Entièrement étanche à l'eau. Convient pour l’enfouissement ou l’utilisation dans les bâtiments dans des endroits humides. Non recommandé pour les applications d’enfouissement direct sans protection supplémentaire contre l’écrasement et les chocs. La protection supplémentaire contre l’écrasement et les chocs comprendrait le blindage des câbles, l’installation dans une conduite ou l’installation avec des barrières supérieures conformément au bulletin technique T/8-6 de Belden. Non destiné à l’enfouissement dans des zones où la température du sol dépasse 60C pendant de longues périodes.
