Câble de catégorie 5e

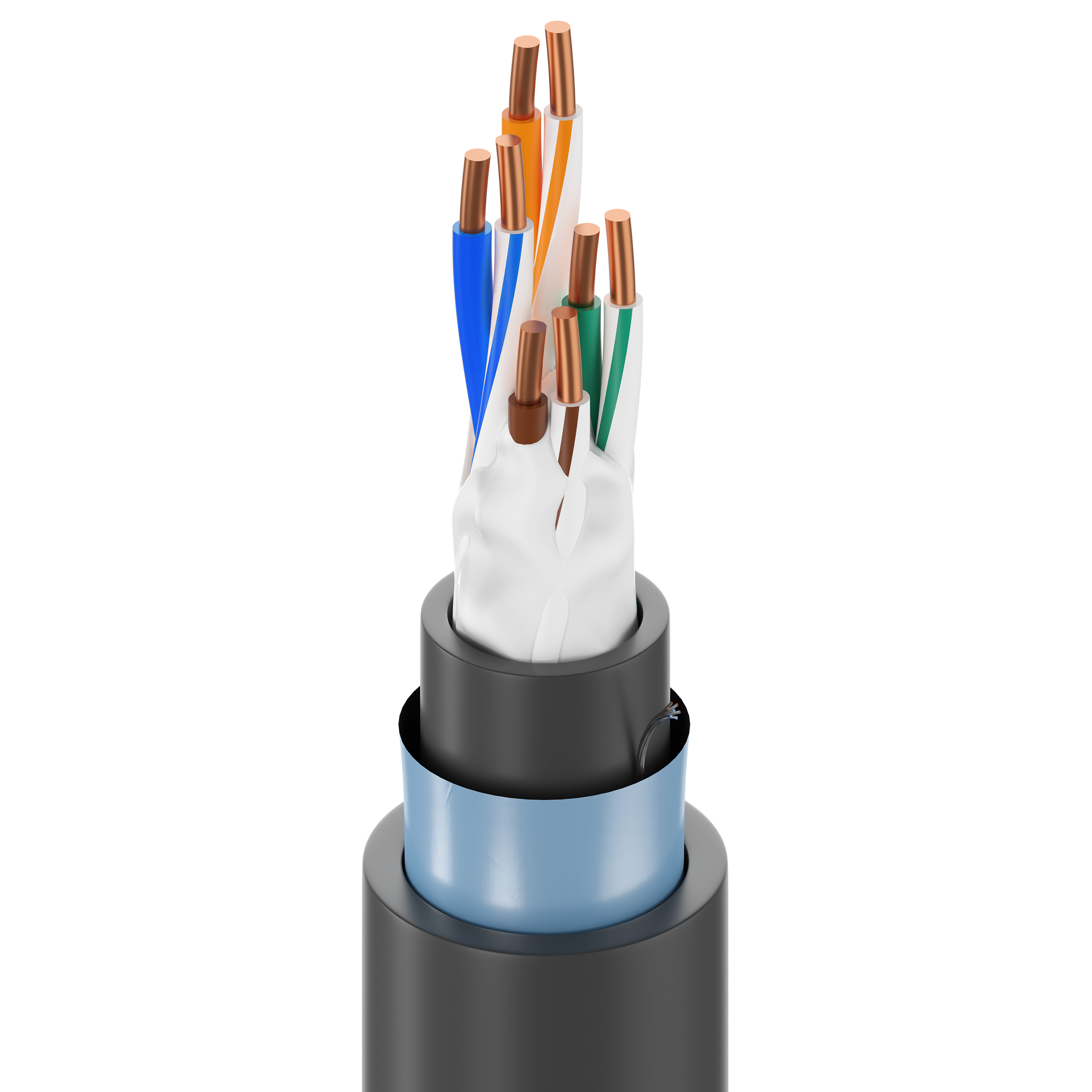

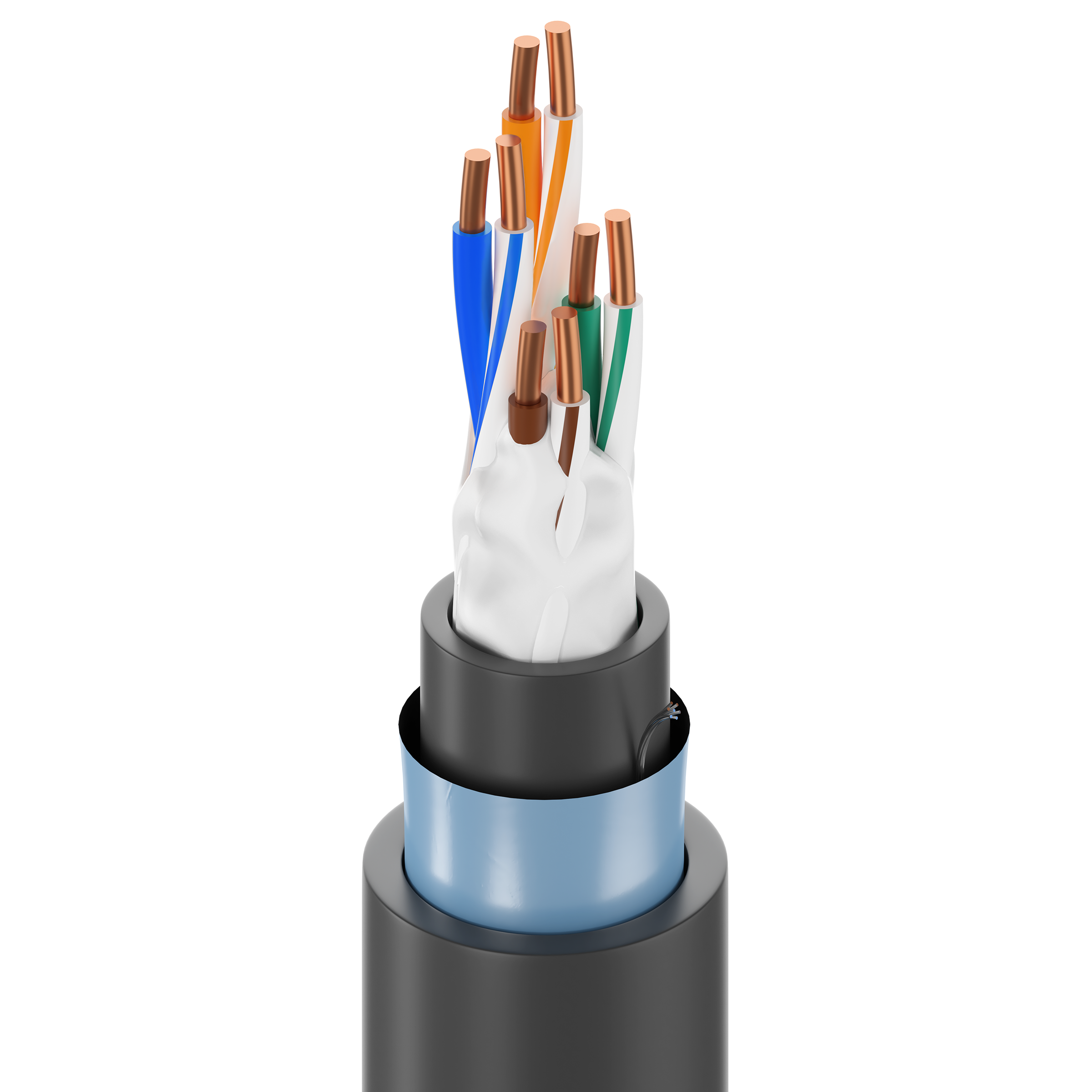

Câble Ethernet industriel Cat 5e, 4 paires liées 24 AWG (solide), cuivre nu, isolation PO, blindage global Beldfoil®, gaine intérieure PO, gaine extérieure PO, OSP étanche au gel polymère, ENTERREMENT

Disponibilité:

Mondial
Statut:

Actif

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Enterrement, environnement difficile, IIoT, automatisation d'usine ou de processus, caméras et appareils IP, communication de données, etc.
Brevet	Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Détails de la construction

Conducteur

Element	Size	Stranding	Material	No. of Pairs
Pair(s)	24 AWG	Solid	BC - Bare Copper	4

isolation

Material	Color Code
PO - Polyolefin	White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Paire collée	Oui

Gaine intérieure

Material	Nom. Diameter
PO - Polyolefin	0.230 in (5.84 mm)

Blindage extérieur

Shield Type	Material	Coverage	Drainwire Type
Tape	Bi-Laminate (Alum+Poly)	100%	24 AWG (7x32) TC

Blocage de l'eau	Rempli de gel

Gaine extérieure

Material	Nom. Diameter	Ripcord
PO - Polyolefin	0.276 in (7.01 mm)	No

Diamètre total du câble (nominal)	7,01 mm (0,276) po

Caractéristiques électriques

Électricité

Max. Conductor DCR	Max. Capacitance Unbalance
93.8 Ohm/km (28.6 Ohm/1000ft)	330 pF/ft

Délai

Max. Delay Skew	Nom. Velocity of Prop.
45 ns/100m	70%

Haute fréquence

Frequency [MHz]	Max. Insertion Loss (Attenuation)	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACR [dB]	Min. PSACR [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]	Min. SRL (Structural Return Loss) [dB]	Max./Min. Input Impedance (unFitted) [Ohm]	Max./Min. Fitted Impedance [Ohm]
1	2.0 dB/100m	65.3	62.3	63	60	63.8	60.8	20	23	100 ± 15	100 ± 15
4	4.1 dB/100m	56.3	53.3	51	49	51.7	48.7	23	23	100 ± 15	100 ± 15
8	5.8 dB/100m	51.8	48.8	46	43	45.7	42.7	24.5	24.5	100 ± 15	100 ± 15
10	6.5 dB/100m	50.3	47.3	43	41	43.8	40.8	25	25	100 ± 15	100 ± 15
16	8.2 dB/100m	47.3	44.3	39	36	39.7	36.7	25	25	100 ± 15	100 ± 15
20	9.3 dB/100m	45.8	42.8	36.5	33.5	37.7	34.7	25	25	100 ± 15	100 ± 15
25	10.4 dB/100m	44.3	41.3	33.9	30.9	35.8	32.8	24.3	24.3	100 ± 15	100 ± 15
31.25	11.7 dB/100m	42.9	39.9	31	28	33.9	30.9	23.6	23.6	100 ± 15	100 ± 15
62.5	17.0 dB/100m	38.4	35.4	22	19	27.8	24.8	21.5	21.5	100 ± 15	100 ± 15
100	22.0 dB/100m	35.3	32.3	14	11	23.8	20.8	20.1	20.1	100 ± 15

Voltage

Voltage Rating
300 V

Caractéristiques mécaniques

Température

Operating	Installation	Storage
-40°C To +75°C	-25°C To +75°C	-40°C To +85°C

Rayon de courbure

Stationary Min.
2.75 in (69.9 mm)

Tension de traction maximum	18 kg (40 livres)
Poids câble en vrac	33 lb/1000 pi

Normes et conformité

Environnement compatible	Extérieur, extérieur, non halogéné, résistance à la lumière du soleil, résistance aux hydrocarbures
Conformité CPR	CPR Euroclass : Fca
Conformité NEMA	NEMA WC-63.1
Catégorie de données	Catégorie 5e
Conformité normes TIA/EIA	ANSI/TIA-568.2-D Catégorie 5e
Vérification des performances par un tiers	Catégorie 5e
Conformité ISO/IEC	ISO/IEC 11801-1, IEC 61156-5
Conformité aux directives européennes	Directive UE 2015/863/UE (amendement RoHS 2, REACH, Directive UE 2011/65/UE (RoHS 2), Directive UE 2012/19/UE (WEEE), REACH : 2020-01-16
Conformité APAC	RoHS II Chine (GB/T 26572-2011)

Notes sur le produit

Notes	Les températures de fonctionnement sont sous réserve d'un déclassement en fonction de la longueur. Le câble passe à -40 °C et est plié à froid selon la norme UL 1581. Marquage séquentiel à des intervalles de deux pieds. Entièrement étanche avec un matériau de blocage de l’eau en gel polymère. Convient pour l’enfouissement ou l’utilisation dans des endroits humides extérieurs. Non recommandé pour les applications d’enfouissement direct sans protection supplémentaire contre l’écrasement et les chocs. La protection supplémentaire contre l’écrasement et les chocs comprendrait le blindage des câbles, l’installation dans une conduite ou l’installation avec des barrières supérieures conformément au bulletin technique T/8-6 de Belden. Le câble n'est pas garanti conforme à la spécification TIA 568.2 pour les retards supérieurs à 90 m.

Notes

Les températures de fonctionnement sont sous réserve d'un déclassement en fonction de la longueur. Le câble passe à -40 °C et est plié à froid selon la norme UL 1581. Marquage séquentiel à des intervalles de deux pieds. Entièrement étanche avec un matériau de blocage de l’eau en gel polymère. Convient pour l’enfouissement ou l’utilisation dans des endroits humides extérieurs. Non recommandé pour les applications d’enfouissement direct sans protection supplémentaire contre l’écrasement et les chocs. La protection supplémentaire contre l’écrasement et les chocs comprendrait le blindage des câbles, l’installation dans une conduite ou l’installation avec des barrières supérieures conformément au bulletin technique T/8-6 de Belden. Le câble n'est pas garanti conforme à la spécification TIA 568.2 pour les retards supérieurs à 90 m.
