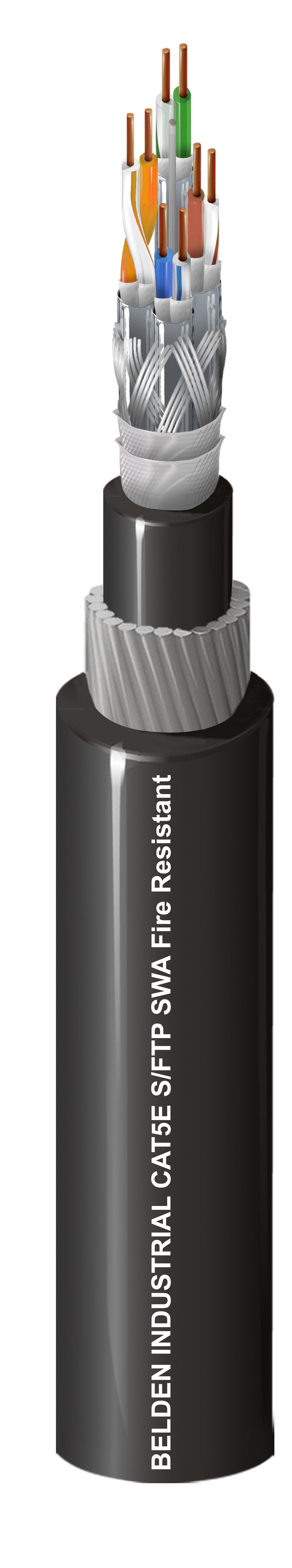

Câble de catégorie 5e

Conducteurs en cuivre nu torsadé massif 23 AWG, barrière de protection incendie en ruban de verre mica sur chaque conducteur, isolation en polyéthylène, S/FTP, résistance au feu SWA, blindage tressé en cuivre étamé avec fil de drainage central, ruban de verre mica et ruban de blocage de l'eau, gaine intérieure LSZH, armure, gaine LSZH, blocage de l'eau

Disponibilité:

Mondial
Statut:

Actif

Citer

Spécifications
Références des pièces
Ressources

Spécifications

Expand All

Aperçu du produit

Applications recommandées	Connexion Ethernet industrielle Cat 5e avec capacité de résistance au feu

Détails de la construction

Conducteur

Element	Size	Stranding	Material	No. of Pairs
Conductor(s)	23 AWG	Solid	BC - Bare Copper	4

isolation

Material	Nom. Insulation Diameter	Color Code	Notes
PE - Polyethylene	1.17 mm (0.0461 in)	Blue & White with Blue Strip, Orange & White with Orange Strip, Green & White with Green Strip, Brown & White with Brown Strip	Fire Protection Barrier: Mica glass Tape(MGT), Twist Direction = S, 25% AL-mylar tape(Overlapping)

Blindage interne

Shield Type	Material	Coverage	Drainwire Type	Notes
Braid	Tinned Copper (TC)	60%	26 AWG (Solid) TC	Fire Protection Barrier: Mica Glass Tape(MGT), Water blocking structure: Water block tape

Gaine intérieure

Material	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	12.89 mm (0.5075 in)

Armure

Armor Type & Material
SWA - Steel Wire Armor

Gaine extérieure

Material	Nom. Diameter
LSZH - Low Smoke Zero Halogen (Flame Retardant)	16.3 mm (0.642 in)

Caractéristiques électriques

Électricité

Max. Conductor DCR	Max. Capacitance Unbalance	Nom. Characteristic Impedance
73.2 Ohm/km (22.3 Ohm/1000ft)	330 pF/100m	100 Ohm

Délai

Max. Delay Skew
45 ns/100m

Haute fréquence

Frequency	Max. Insertion Loss (Attenuation)	Min. NEXT [dB]	Min. PSNEXT [dB]	Min. ACRF (ELFEXT) [dB]	Min. PSACRF (PSELFEXT) [dB]	Min. RL (Return Loss) [dB]
4 MHz	4.1 dB/70m	56.3	63.3	51.8	48.8	23.0
10 MHz	6.5 dB/70m	50.3	57.3	43.8	40.8	25.0
20 MHz	9.3 dB/70m	45.8	52.8	37.8	34.8	25.0
25 MHz	10.4 dB/70m	44.3	51.3	35.8	32.8	24.3
31.25 MHz	11.7 dB/70m	42.9	49.9	33.9	30.9	23.6
62.5 MHz	17.0 dB/70m	38.4	45.4	27.9	24.9	21.5
100 MHz	22.0 dB/70m	35.3	42.3	23.8	20.8	20.1

Voltage

UL Voltage Rating
60 V

Caractéristiques mécaniques

Température

Operating
-40°C To +80°C

Normes et conformité

Environnement compatible	Résistance aux UV, résistance aux hydrocarbures
Inflammabilité/réaction au feu	CEI 60332-1-2, CEI 60332-3-22, CEI 60331-23, EN 50200 PH120
Catégorie de données	Catégorie 5e
Conformité normes TIA/EIA	ANSI/TIA 568.2-D
Conformité ISO/IEC	IEC 61156-5
Normes européennes sans halogène	IEC 60754-1 - Quantité d'halogène = 0,5 %, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3
Autre(s) norme(s) de conformité	BS6387 CWZ
