Numéro de produit: 1874A

Câble de catégorie 6+, 4 paires liées, U/UTP, CMP

Câble horizontal de catégorie 6+ (350 MHz), 4 paires collées, conducteurs en cuivre nu massif 23 AWG, U/UTP, Plenum-CMP, gaine Flamarrest® PVC-LS

  • Disponibilité:
    Mondial
  • Statut:
    Actif

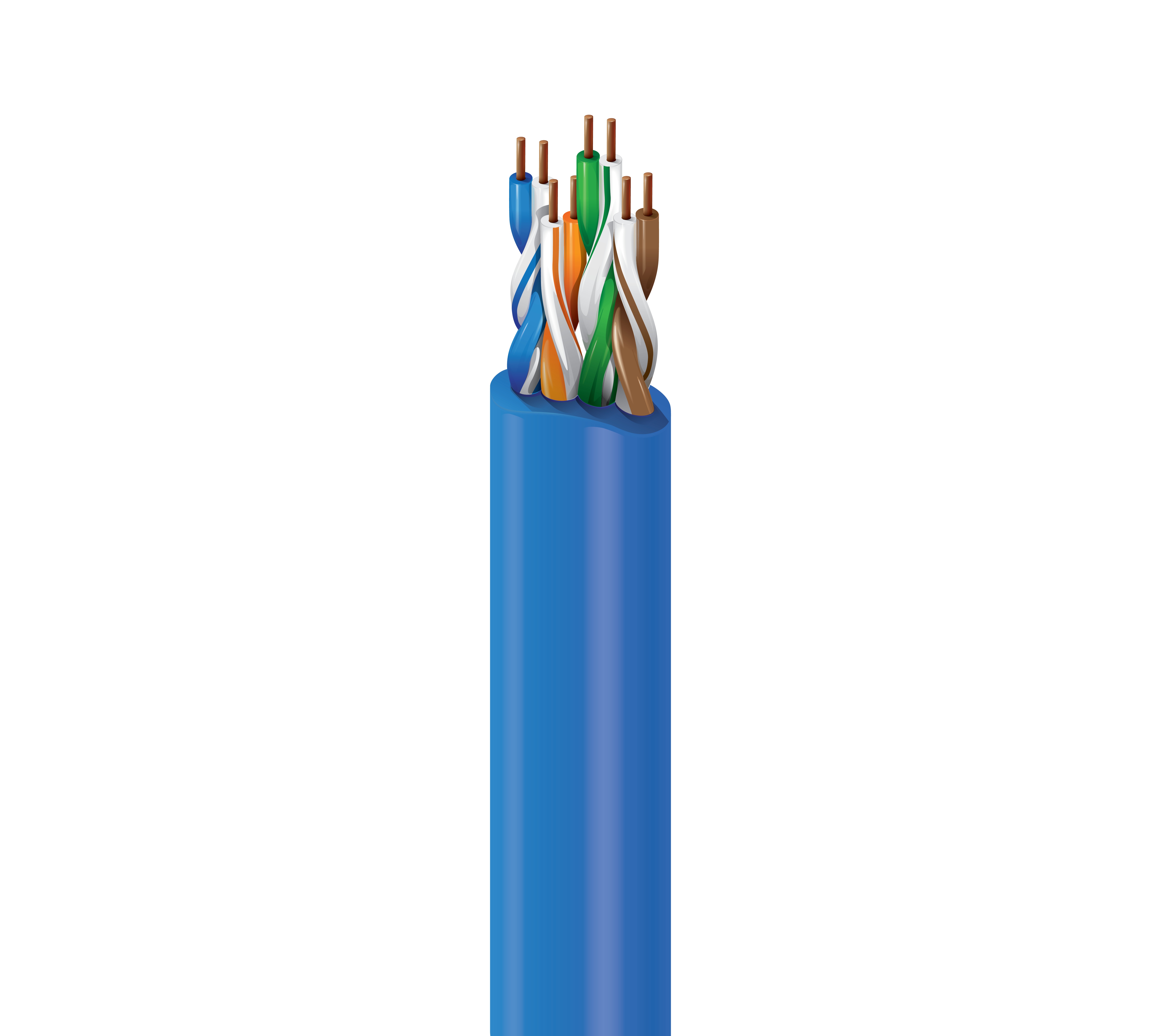

1874A
  • 1874A
1 de 1

Spécifications

Expand All

Applications recommandées

Câble horizontal pour locaux, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d'informations sur les brevets sur https://www.belden.com/patents< /un>.

Conducteur

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

isolation

Material Color Code
FEP - Fluorinated Ethylene Propylene White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown

Paire collée

Oui

Gaine extérieure

Material Material Trade Name Nom. Diameter Ripcord
PVC - Polyvinyl Chloride Flamarrest® 0.365 x 0.165 in Yes

Diamètre total du câble (nominal)

0,365 x 0,165 po

Électricité

Max. Conductor DCR Max. Capacitance Unbalance
75 Ohm/km (23 Ohm/1000ft) 49 pF/100m

Délai

Frequency Max. Delay Max. Delay Skew Nom. Velocity of Prop.
100 MHz 537.6 ns/100m 25 ns/100m 72%

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Input Impedance (unFitted) [Ohm] Max./Min. Fitted Impedance [Ohm]
1 1.9 dB/100m 75.3 75.3 73.4 73.4 67.8 64.8 20.0 100 ± 12 100 ± 15
4 3.7 dB/100m 66.3 66.3 62.6 62.6 55.7 52.8 23.0 100 ± 12 100 ± 15
8 5.3 dB/100m 61.8 61.8 56.5 56.5 49.7 46.7 24.5 100 ± 12 100 ± 15
10 5.9 dB/100m 60.3 60.3 54.4 54.4 47.8 44.8 25.0 100 ± 12 100 ± 15
16 7.5 dB/100m 57.2 57.2 49.7 49.7 43.7 40.7 25.0 100 ± 12 100 ± 8
20 8.4 dB/100m 55.8 55.8 47.3 47.3 41.8 38.8 25.0 100 ± 12 100 ± 8
25 9.5 dB/100m 54.3 54.3 44.9 44.9 39.8 36.8 24.3 100 ± 15 100 ± 8
31.25 10.6 dB/100m 52.9 52.9 42.2 42.2 37.9 34.9 23.6 100 ± 15 100 ± 8
62.5 15.4 dB/100m 48.4 48.4 33.0 33.0 31.8 28.9 21.5 100 ± 15 100 ± 8
100 19.8 dB/100m 45.3 45.3 25.5 25.5 27.8 24.8 21.0 100 ± 15 100 ± 8
155 25.1 dB/100m 42.4 42.4 17.3 17.3 24.0 21.0 21.0 100 ± 15 100 ± 8
200 29.0 dB/100m 40.8 40.8 11.8 11.8 21.7 18.8 21.0 100 ± 15 100 ± 8
250 32.8 dB/100m 39.3 39.3 6.5 6.5 19.8 16.8 18.0 100 ± 20 100 ± 8
300 36.4 dB/100m 38.1 38.1 1.7 1.7 18.3 15.3 18.0 100 ± 20 100 ± 8
310 39.8 dB/100m 37.1 37.1 -2.6 -2.6 16.9 13.9 17.0 100 ± 22 100 ± 8
350 43.0 dB/100m 36.3 36.3 15.8 12.8 14.0 100 ± 32 100 ± 8
400 46.0 dB/100m 35.5 35.5 14.7 11.7 14.0 100 ± 32 100 ± 8
500 48.9 dB/100m 34.8 34.8 13.8 10.8 14.0 100 ± 32 100 ± 8
550 51.8 dB/100m 34.2 34.2 13.0 10.0 14.0 100 ± 32 100 ± 8

Voltage

UL Voltage Rating
300 V (CMP)

Température

UL Temperature Operating Installation Storage
75°C -20°C To +75°C 0°C To +50°C -20°C To +75°C

Rayon de courbure

Stationary Min. Installation Min.
0.5 in (13 mm) 1.75 in (44.5 mm)

Tension de traction maximum

18 kg (40 livres)

Poids câble en vrac

35 lb/1000 pi

Environnement compatible

Plénum, intérieur

Durabilité

Objectif produit™, Déclaration environnementale de produit (DEP) disponible

Inflammabilité/réaction au feu

NFPA 262, UL 910 (Plénum), FT6, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CMP

Conformité CEC / C(UL)

CMP

Conformité ICEA

S-116-732

Conformité IEEE

IEEE 802.3bt Type 1, Type 2, Type 3, Type 4

Conformité NEMA

ANSI/NEMA WC-66

Catégorie de données

Catégorie 6

Conformité normes TIA/EIA

ANSI/TIA-568.2-D Catégorie 6

Vérification des performances par un tiers

Catégorie 6

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Conformité aux directives européennes

Marque CE de l'UE, directive européenne 2015/863/EU (amendement RoHS 2), REACH, directive européenne 2011/65/EU (RoHS 2), directive européenne 2012/19/EU (WEEE), REACH: 2020-01-16

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

RoHS II Chine (GB/T 26572-2011)

Numéro non-plénum

1872A

Notes

Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. Les valeurs au-dessus de 350 MHz servent uniquement à des fins techniques. La copie présente les marques de séquence descendantes. Ramenez la longueur à 0.

Mise à jour et révision

Numéro de révision : 0.577 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.577 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Report An Error

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
1874A 0101000 Noir Bobine 1,000 pi 612825125631 C
1874A D151000 Bleu Bobine 1,000 pi 612825125488 C
1874A D15A1000 Bleu Boîte à bobine d'enroulage 1,000 pi 612825125471
1874A F6H1000 Gris Bobine 1,000 pi 612825125501 C
1874A F6HA1000 Gris Boîte à bobine d'enroulage 1,000 pi 612825125495
1874A 005A1000 Vert Boîte à bobine d'enroulage 1,000 pi 612825125570
1874A 8771000 Naturel Bobine 1,000 pi 612825125655 C
1874A 877A1000 Naturel Boîte à bobine d'enroulage 1,000 pi 612825125648
1874A 003A1000 Orange Boîte à bobine d'enroulage 1,000 pi 612825125532
1874A 0071000 Violet Bobine 1,000 pi 612825125600 C
1874A 007A1000 Violet Boîte à bobine d'enroulage 1,000 pi 612825125594
1874A 002A1000 Rouge Boîte à bobine d'enroulage 1,000 pi 612825125518
1874A 0091000 Blanc Bobine 1,000 pi 612825125624 C
1874A 009A1000 Blanc Boîte à bobine d'enroulage 1,000 pi 612825125617
1874A 004A1000 Jaune Boîte à bobine d'enroulage 1,000 pi 612825125556
