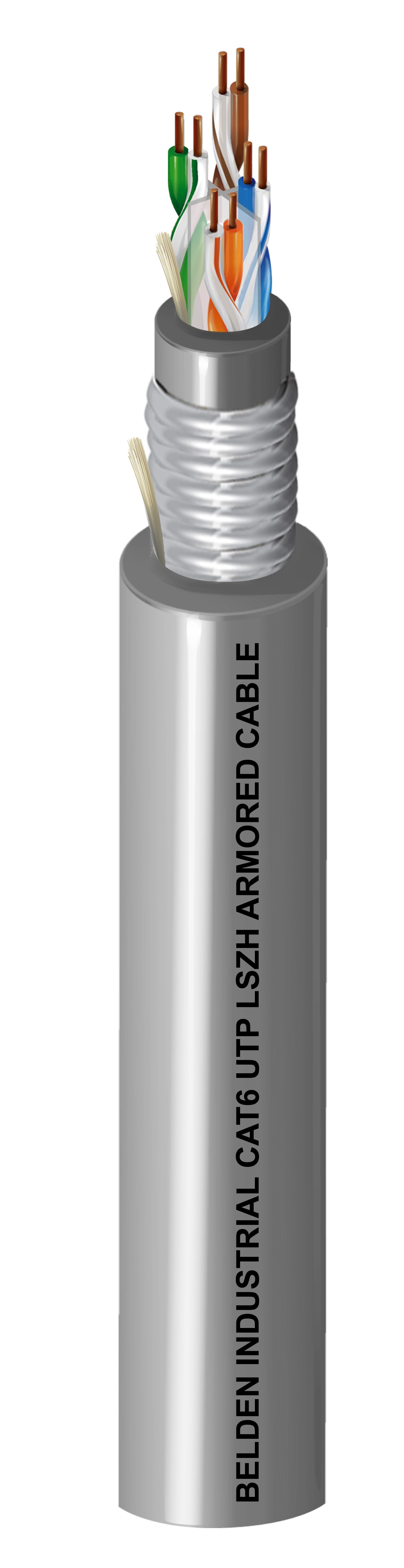

Numéro de produit: 50106UAL

Câble U/UTP de catégorie 6, non lié et sans halogène

Conducteurs en cuivre nu massif 23 AWG, non plénum, isolation en polyoléfine, paires torsadées, cannelure centrale, gaine intérieure LSZH avec cordon de déchirure, blindé, gaine extérieure LSZH avec cordon de déchirure.

  • Disponibilité:
    Mondial
  • Statut:
    Actif
50106UAL
5 de 5

Spécifications

Expand All

Applications recommandées

Câble horizontal pour locaux, Gigabit Ethernet, 100BaseTX, 100BaseVG ANYLAN, 155ATM, 622ATM, vidéo composante ou composite NTSC/PAL, AES/EBU, vidéo numérique, RS-422, 250 MHz, catégorie 6

Conducteur

Size Stranding Material No. of Pairs
23 AWG Solid BC - Bare Copper 4

isolation

Material Color Code
PO - Polyolefin Blue & White with Blue Markings, Orange & White with Orange Markings, Green & White with Green Markings, Brown & White with Brown Markings

Âme du câble

Description
Overall Cabling Fillers

Gaine intérieure

Material Nom. Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 6.2 mm (0.24 in) Yes

Armure

Armor Type & Material Coverage
CAT - Corrugated Aluminum Tape 100%

Gaine extérieure

Material Nom. Diameter Ripcord
LSZH - Low Smoke Zero Halogen (Flame Retardant) 9.5 mm (0.37 in) Yes

Électricité

Max. Conductor DCR Max. Mutual Capacitance Max. Capacitance Unbalance Nom. Characteristic Impedance
93.8 Ohm/km (28.6 Ohm/1000ft) 56 pF/m (17 pF/ft) 330 pF/100m 100 Ohm

Délai

Max. Delay Max. Delay Skew Nom. Velocity of Prop.
538 ns/100m 45 ns/100m 70%

Haute fréquence

Frequency [MHz] Max. Insertion Loss (Attenuation) [dB/100m] Min. NEXT [dB] Min. PSNEXT [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB]
1 2 74.3 72.3 67.8 64.8 20
4 3.8 65.3 63.3 55.8 52.8 23
8 5.3 60.8 58.8 49.7 46.7 24.5
10 6 59.3 57.3 47.8 44.8 25
16 7.6 56.2 54.2 43.7 40.7 25
20 8.5 54.8 52.8 41.8 38.8 25
25 9.5 53.3 51.3 39.8 36.8 24.3
31.25 10.7 51.9 49.9 37.9 34.9 23.6
62.5 15.4 47.4 45.4 31.9 28.9 21.5
100 19.8 44.3 42.3 27.8 24.8 20.1
155 25.2 41.4 39.4 24 21 18.8
200 29 39.8 37.8 21.8 18.8 18
250 32.8 38.3 36.3 19.8 16.8 17.3

Voltage

UL Voltage Rating
72 V DC

Température

Operating
-20°C To +75°C

Rayon de courbure

Installation Min.
72 mm (2.8 in)

Tension de traction maximum

110 N (25 lbf)

Poids câble en vrac

80 kg/km (54 lb/1000 pi)

Environnement compatible

Intérieur, extérieur, résistance à la lumière, résistance aux hydrocarbures

Inflammabilité/réaction au feu

CEI 60332-3-24

Catégorie de données

Catégorie 6

Conformité normes TIA/EIA

TIA-568.2-D

Conformité ISO/IEC

CEI 61156-5, ISO/CEI 11801

Normes européennes sans halogène

IEC 60754-1 - Quantité d'halogène = 5 mg/g, IEC 60754-2 - Quantité de gaz acide halogène - Conductivité max. = 10 µS/mm, IEC 60754-2 - Quantité de gaz acide halogène - pH min. = 4,3

Notes

Gaine marquée séquentiellement

Mise à jour et révision

Numéro de révision : 0.34 Date de révision : 20-02-2026

Mise à jour et révision

Numéro de révision : 0.34 Date de révision : 20-02-2026


Report An Error

Références des pièces

Article n° Couleur Longueur
50106UAL 010305M Noir 305 m
50106UAL 006305M Bleu 305 m
50106UAL 008305M Gris 305 m
50106UAL 009305M Blanc 305 m
50106UAL 004305M Jaune 305 m
