Numéro de produit : 7953A

DataTuff® Cat 6, BC plein 4 paires collées n° 23, isolation PO, OS, gaine en PVC, gaine en PVC, MSHA, CMX-extérieur 600 V AWM 21047

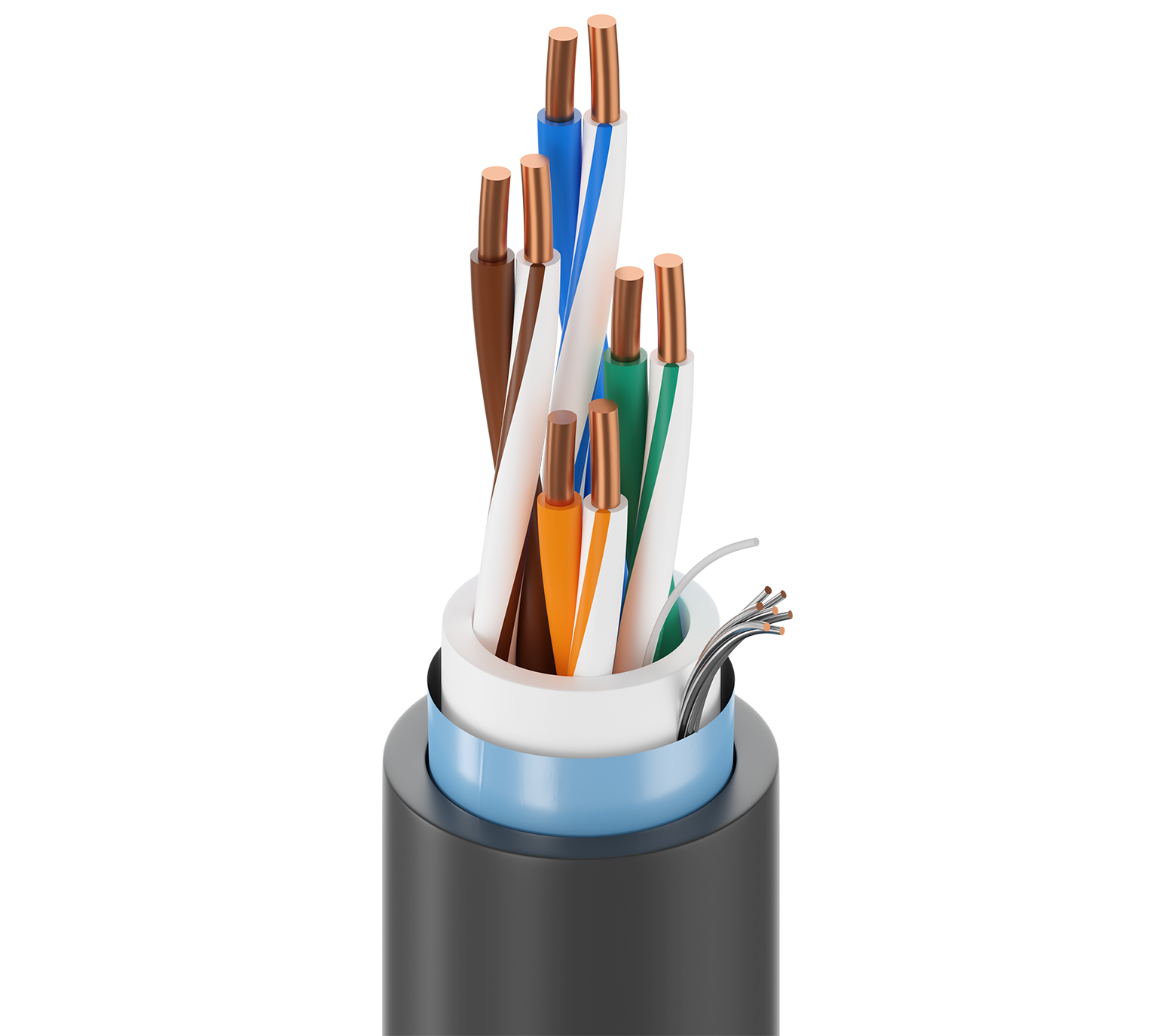

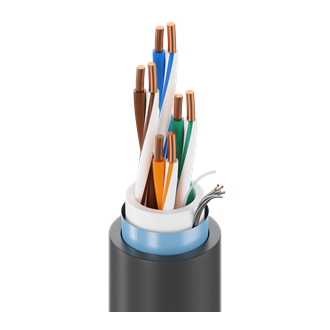

Câble Ethernet industriel Cat 6, 4 paires collées 23 AWG (plein) cuivre brut, Isolation PO, blindage Beldfoil® général, gaine intérieure en PVC, gaine extérieure en PVC, MSHA, CMX-extérieur 600 V AWM 21047

  • Disponibilité:
    Mondial
  • Statut:
    Actif
7953A
  • 7953A
1 sur 1

Spécifications

Développer tout

Applications recommandées

Extérieur, en armoire avec dispositifs haute tension, tels que les centres de contrôle de moteurs, exploitation minière, environnement bruyant, environnement très difficile, IIoT, automatisation des usines ou des processus, appareils et caméras IP, communication de données, PoE++, PoE+, PoE, etc.

Brevet

Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez de plus amples informations sur les brevets à l'adresse https://www.belden.com/patents.

Conducteur

Élément Taille Câblé Matériel
Paire(s) 23 AWG Uni BC – Cuivre brut

isolation

Matériel Code couleur
PO – Polyoléfine Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron

Paire collée

Oui

Gaine intérieure

Matériel Diamètre nominale Fil de déchirement
PVC – Chlorure de polyvinyle 6,45 mm (0,254 po) Oui

Blindage extérieur

Type de blindage Matériel Couverture Type de fil de masse
Ruban Bi-laminé (alum+poly) 100 % TC 24 AWG (7x32)

Gaine extérieure

Séparateur Matériel Diamètre nominale
Membre central (X-Spline® breveté) PVC – Chlorure de polyvinyle 8,51 mm (0,335 po)

Diamètre total du câble (nominal)

8,51 mm (0,335 po)

Électricité

Résistance en courant continu maximum du conducteur Déséquilibre de la capacité maximum
82 Ohm/km (25 Ohm/1000 pi) 330 pF/pi

Délai

Délai maximum Délai de propagation maximum Vitesse de propagation nominale
537 ns/100 m 45 ns/100 m 72 %

Haute fréquence

Fréquence [MHz] Atténuation d'insertion maximale (atténuation) NEXT min. [dB] PSNEXT min. [dB] ACR min. [dB] PSACR min. [dB] ACRF (ELFEXT) min. [dB] PSACRF (PSELFEXT) min. [dB] RL (perte de retour) min. [dB] Impédance d'entrée max./min. (non équipée) [Ohm] Impédance max./min. ajustée [Ohm]
1 2,0 dB/100 m 74,3 72,3 72,3 70,3 67,8 64,8 21 100 ± 15 100 ± 15
4 3,8 dB/100 m 65,3 63,3 61,5 59,5 55,8 52,7 24 100 ± 15 100 ± 15
8 5,3 dB/100 m 60,8 58,8 55,4 53,4 49,7 46,7 25,5 100 ± 15 100 ± 15
10 6 dB/100 m 59,3 57,3 53,3 51,3 47,8 44,8 26 100 ± 15 100 ± 15
16 7,6 dB/100 m 56,2 54,3 48,7 46,7 43,7 40,7 26 100 ± 15 100 ± 15
20 8,5 dB/100 m 54,8 52,8 46,3 44,3 41,8 38,8 26 100 ± 15 100 ± 15
25 9,5 dB/100 m 53,3 51,3 43,8 41,8 39,8 36,8 25,3 100 ± 15 100 ± 15
31,25 10,7 dB/100 m 51,9 49,9 41,2 39,2 37,9 34,9 24,6 100 ± 15 100 ± 15
62,5 15,4 dB/100 m 47,4 45,4 32 30 31,9 28,9 22,5 100 ± 15 100 ± 15
100 19,8 dB/100 m 44,3 42,3 24,5 22,5 27,8 24,8 21,1 100 ± 15
155 25,2 dB/100 m 41,5 39,5 16,3 14,3 23,9 20,9 19,8 100 ± 22
200 29,0 dB/100 m 39,8 37,8 10,8 8,8 21,8 18,8 19 100 ± 22
250 32,8 dB/100 m 38,3 36,3 5,5 3,5 19,8 16,8 18,3 100 ± 32

Voltage

Tension nominale UL
300 V (CMR, CMX-extérieur), 600 V (AWM 21047)

Température

Température UL Température de service Installation Stockage
90° C -40° C à +90° C -25° C à +75° C -40° C à +80° C

Rayon de courbure

Stationnaire min.
100 mm (4 po)

Tension de traction maximum

18 kg (40 livres)

Poids câble en vrac

47 livres/1000 pi

Environnement compatible

Intérieur/extérieur, intérieur, extérieur, résistance aux rayons du soleil, résistance aux hydrocarbures, aérien

Inflammabilité/réaction au feu

UL1666 colonne montante, FT4, IEEE 1202 test à la flamme sur plateau vertical, IEC 60332-1-2

Conformité CPR

CPR Euroclass : Eca ; classe CPR UKCA ; classe : Eca

Conformité NEC / UL

Article 800, CMR, CMX-extérieur

Conformité AWM

AWM 21047

Conformité CEC / C(UL)

CMX-Extérieur ; CMG

Conformité IEEE

IEEE 802.3bt type 1, type 2, type 3, type 4

Conformité NEMA

ANSI/NEMA WC-66

Catégorie de données

Catégorie 6

Conformité normes TIA/EIA

ANSI/TIA-568.2-D Catégorie 6

Conformité ISO/IEC

ISO/IEC 11801-1, IEC 61156-5

Conformité aux directives européennes

Marque CE de l'UE, Directive européenne 2015/863/UE (amendement RoHS 2), REACH, Directive européenne 2011/65/UE (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2020-01-16UE

Conformité à la réglementation du Royaume-Uni

Marquage UKCA

Conformité APAC

China RoHS II (GB/T 26572-2011)

Notes

Les températures de fonctionnement sont sous réserve d'un déclassement en fonction de la longueur. Le câble satisfait à la norme UL 1581 relative au test de courbure à froid -40° C Non conçu pour les puissances électriques de 600 V. Branchement compatible T568A Numéro de référence : R301601. Branchement compatible T568B Numéro de référence : R301602 Branchement compatible T568B.

Mise à jour et révision

Numéro de révision : 0.534 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Mise à jour et révision

Numéro de révision : 0.534 Date de révision : 07-09-2025

Note de bas de page

C - CONDITIONNEMENT BOBINE EN CAISSE.

Signaler une erreur

Références des pièces

Article n° Couleur Type de présentation Longueur UPC Note de bas de page
7953A 0101000 Noir Bobine 1 000 pi 612825191964 C
7953A 0105000 Noir Bobine 5,000 pi 612825191971 C
7953A 0061000 Bleu Bobine 1 000 pi 612825191940 C
7953A 0081000 Gris Bobine 1 000 pi 612825191957 C
7953A 0021000 Rouge Bobine 1 000 pi 612825191933 C
7953A 1NH1000 Sarcelle Bobine 1 000 pi 612825191988 C
