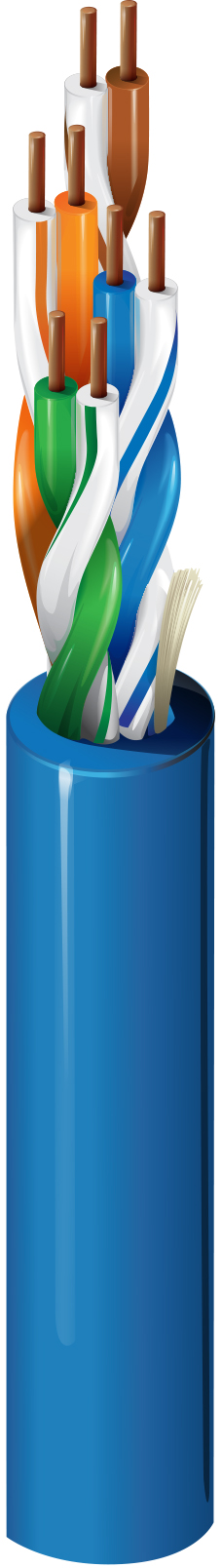

Product Number: D6UR
Category 6 Cable, 4 Pair, U/UTP, CMR
Category 6 Premise Horizontal Cable (250MHz), 4 Pair, 23 AWG Solid Bare Copper Conductors, U/UTP, Riser-CMR, PVC Jacket
-
Disponibilité:
Amériques
-
Inventaire mondial :
Disponible
Spécifications
Aperçu du produit
| Applications recommandées | Câble horizontal pour locaux, 1000BASE-T Ethernet, 100BASE-TX Ethernet, 10BASE-T Ethernet, Surveillance, PoE++, PoE+, PoE |
|---|---|
|
Brevet |
Ce produit dispose d'un ou de plusieurs brevets applicables. Vous trouverez plus d’informations sur les brevets à https://www.belden.com/patents. |
Détails de la construction
Conducteur
| Taille | Câblé | Matériel | Nombre de paires |
|---|---|---|---|
| 23 | Uni | BC – Cuivre brut | 4 |
isolation
| Matériel | Code couleur |
|---|---|
| PO – Polyoléfine | Blanc/rayure bleue et bleu, Blanc/rayure orange et orange, blanc/rayure verte et vert, blanc/rayure marron et marron |
Gaine extérieure
| Matériel | Diamètre nominale | Fil de déchirement |
|---|---|---|
| PVC – Chlorure de polyvinyle | 0,224 po | Oui |
|
Diamètre total du câble (nominal) |
5,69 mm (0,224 po) |
|---|
Caractéristiques électriques
Électricité
| Résistance en courant continu maximum du conducteur | Déséquilibre de la capacité maximum |
|---|---|
| 78 Ohm/km | 330 pF/100 m |
Délai
| Fréquence | Délai maximum | Délai de propagation maximum | Vitesse de propagation nominale |
|---|---|---|---|
| 100 MHz | 537,6 ns/100 m | 35 ns/100 m | 70 % |
Voltage
| Tension nominale UL |
|---|
| 300 V RMS (CMR) |
Caractéristiques mécaniques
Température
| Température UL | Température de service | Installation | Stockage |
|---|---|---|---|
| 75° C | -20° C à +75° C | De 0° C à +50° C | -20° C à +75° C |
Rayon de courbure
| Stationnaire min. | Installation min. |
|---|---|
| 1.0 in (25 mm) | 2,25 po (57,2 mm) |
|
Tension de traction maximum |
11 kg (25 livres) |
|---|---|
|
Poids câble en vrac |
22 lb/1000 pieds (33 kg/km) |
Normes et conformité
|
Environnement compatible |
Colonne montante |
|---|---|
|
Durabilité |
Product Lens™, Déclaration environnementale de produit (EPD) disponible |
|
Inflammabilité/réaction au feu |
Colonne montante UL 1666 |
|
Conformité CPR |
CPR Euroclass : Eca |
|
Conformité NEC / UL |
CMR |
|
Conformité CEC / C(UL) |
CMR |
|
Conformité IEEE |
IEEE 802.3bt type 1, type 2, type 3, type 4 |
|
Conformité normes TIA/EIA |
ANSI/TIA-568-C.2 Catégorie 6 |
|
Vérification des performances par un tiers |
Catégorie 6 |
|
Conformité ISO/IEC |
11801 éd 2.2 (2011) classe E |
|
Conformité aux directives européennes |
Marque CE de l'UE, Directive européenne 2015/863/EU (amendement RoHS 2), Directive européenne 2011/65/EU (RoHS 2), Directive européenne 2012/19/EU (WEEE), REACH : 2017-07-10 |
|
Conformité APAC |
China RoHS II (GB/T 26572-2011) |
|
Numéro du plénum |
D6UP |
Notes sur le produit
|
Notes |
Les valeurs électriques sont une performance estimée fondée sur des tests de câble et une performance représentative dans un système Belden typique. |
|---|
Historique
|
Mise à jour et révision |
Numéro de révision : 0.69 Date de révision : 21-05-2024 |
|---|
Information
|
Mise à jour et révision |
Numéro de révision : 0.69 Date de révision : 21-05-2024 |
|---|
Références des pièces
| Article n° | Couleur | Type de présentation | Longueur |
|---|---|---|---|
| D6UR 010U1000 | Noir | UnReel | 1 000 pi |
| D6UR 006U1000 | Bleu clair | UnReel | 1 000 pi |
| D6UR 008U1000 | Gris | UnReel | 1 000 pi |
| D6UR 005U1000 | Vert foncé | UnReel | 1 000 pi |
